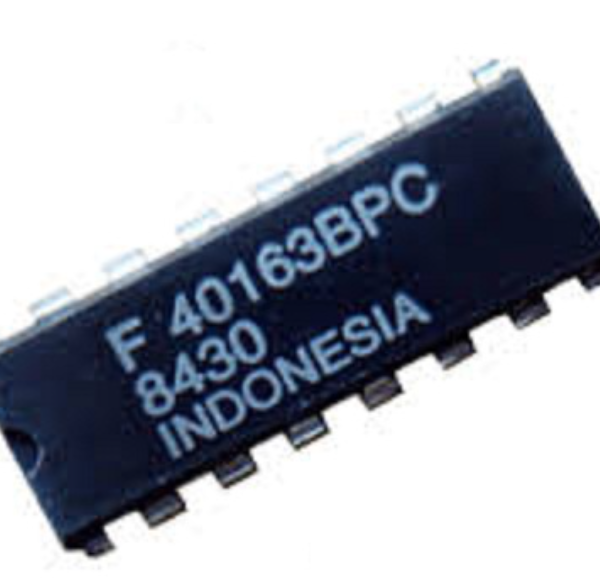

40163 Synchronous 4-Bit Binary Counter (CMOS)

The 40163 is a synchronous 4-bit binary counter IC with synchronous reset, the CMOS 4000-series counterpart to the 74163 also in this catalog.

40163 – How It Works

Like the 74163 but built in CMOS, all four output bits change synchronously on the rising clock edge as it counts 0-15, with the reset only taking effect on the next clock edge (avoiding reset glitches), plus a ripple-carry output for cascading multiple counters into wider binary counting systems.

It offers the same synchronous-reset behavior as the TTL 74163 also in this catalog, but with the wider supply voltage range and lower power draw typical of the CMOS 4000-series family.

Key Features

• Synchronous 4-bit binary counting (0–15)
• Synchronous (clock-edge) reset
• Ripple-carry output for cascading

Typical Applications

• Low-power digital timing circuits
• CMOS-based counting and frequency division
• Cascaded binary counter designs

Datasheet Specifications

• Count Range: 0–15 (4-bit binary)
• Reset Type: Synchronous (clock-edge)
• Logic Family: CMOS 4000-series

For more background, see digital counter circuits: reference. Browse our full range of ICs and microcontrollers.

40163 Synchronous 4-Bit Binary Counter (CMOS)

دائرة 40163 عداد ثنائي 4 بت متزامن بريسيت متزامن، نظير CMOS سلسلة 4000 لـ74163 الموجودة كمان في الكتالوج.

40163 – إزاي شغالة

زي 74163 لكن مبنية بـCMOS، كل الأربع بتات خرج بتتغير بشكل متزامن على حافة الساعة الصاعدة وهي بتعد 0-15، والريسيت بيسري بس على حافة الساعة الجاية (تجنب أخطاء ريسيت)، بالإضافة لخرج نقل متموج لتتالي عدادات متعددة في أنظمة عد ثنائي أوسع.

بتوفر نفس سلوك الريسيت المتزامن زي TTL 74163 الموجودة كمان في الكتالوج، لكن بنطاق جهد تغذية أوسع وسحب قدرة أقل نموذجي لعائلة CMOS سلسلة 4000.

المواصفات الأساسية

• عد ثنائي 4 بت متزامن (0-15)
• ريسيت متزامن (على حافة الساعة)
• خرج نقل متموج للتتالي

الاستخدامات

• دوائر توقيت رقمي منخفضة القدرة
• عد وتقسيم تردد مبني على CMOS
• تصميمات عداد ثنائي متتالي

المواصفات الفنية

• نطاق العد: 0-15 (ثنائي 4 بت)
• نوع الريسيت: متزامن (على حافة الساعة)
• عائلة المنطق: CMOS سلسلة 4000

لمزيد من التفاصيل التقنية راجع دوائر العداد الرقمي على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
