UTP3705 power supply

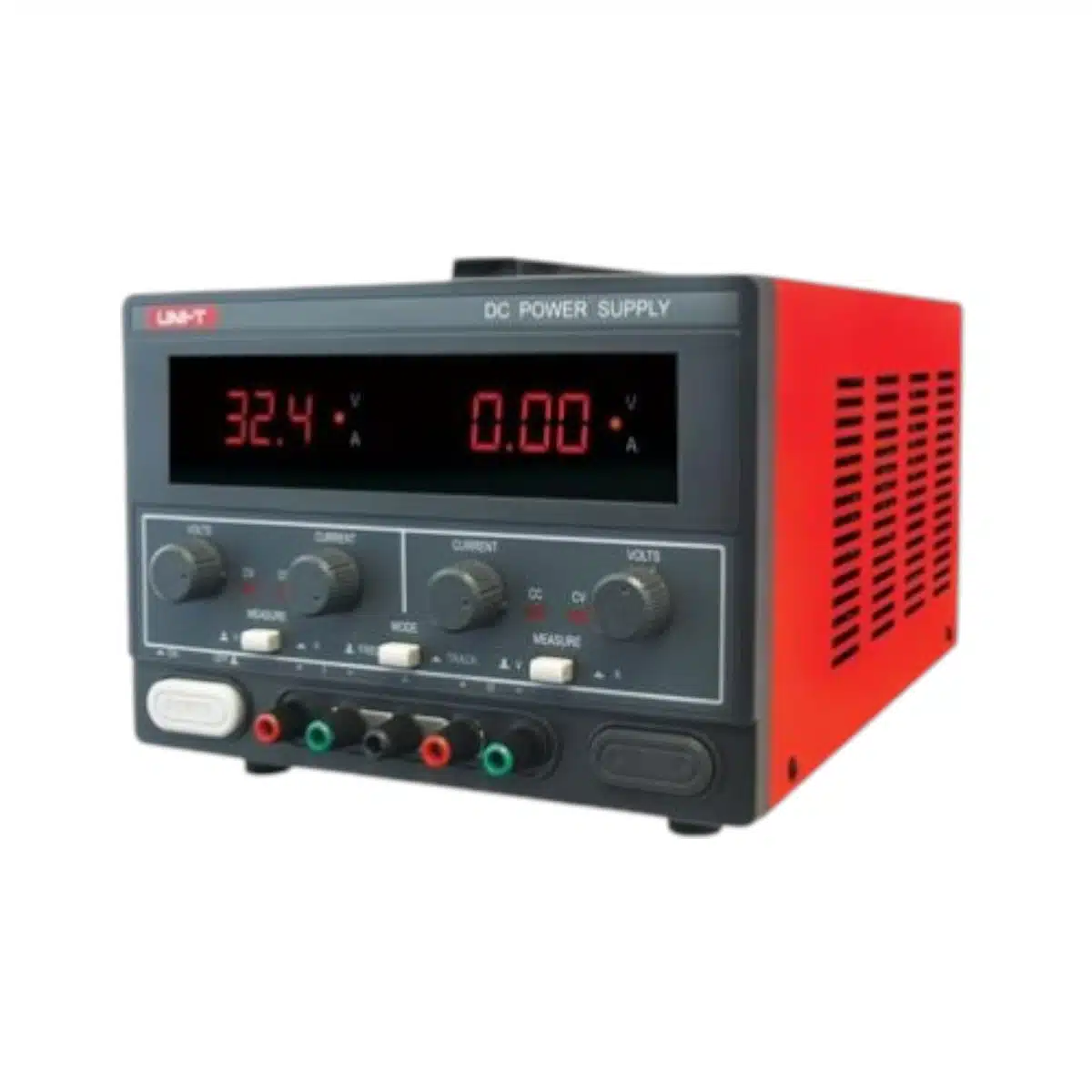

The UTP3705 power supply from UNI-T is a dual-channel linear DC supply with independently adjustable voltage and current, built for laboratories, teaching benches, electronics production lines, and communications work.

How It Works

Each of the two channels can be set for constant-voltage output up to 32V or constant-current output up to 5A, with an LED display showing the live reading for each channel. The dual-channel layout lets a single unit power two separate circuits or rails at once, without needing a second bench supply.

Key Features

• 2-channel adjustable output
• Voltage range: 0-32V per channel
• Current range: up to 5A per channel
• LED voltage/current display
• Includes test lead, manual, and power cord

Typical Applications

• Laboratory and educational electronics benches
• Electronics production line testing
• Communications equipment servicing

Specifications

Channels: 2 | Voltage: 0-32V per channel | Current: up to 5A per channel | Display: LED | Input: 220V ±10%, 50Hz ±4% | Weight: 4kg | Dimensions: 210x152x305mm

As a dual-channel unit without a dedicated fixed-voltage rail (unlike the 3-channel UTP3303-II/3305-II models), the UTP3705 suits setups where two independently adjustable supplies are the main requirement rather than a fixed logic-level output. Its CE-approved build and included test leads make it ready to use straight out of the box on a lab or production bench.

Bench Setup Notes

Set the current limit before connecting a new or unknown circuit, because a properly set limit turns the supply into a safety net that protects a prototype from a wiring mistake instead of feeding it enough current to destroy components. Many bench failures trace back to a supply left at full current capability on the first power-up.

Give the unit adequate ventilation, as linear supplies dissipate real heat when running well below their maximum output voltage at high current. Check the output with a meter before connecting sensitive loads, since a knocked or accidentally adjusted knob can leave the supply set well outside what the target circuit tolerates.

Reference: UNI-T UTP3705 product specifications | More UNI-T Measuring Instruments

UTP3705 power supply

جهاز UTP3705 power supply من UNI-T مزود طاقة خطي بقناتين، الفولت والتيار قابلين للضبط بشكل مستقل لكل قناة، مناسب للمعامل والتدريس وخطوط إنتاج الإلكترونيات وأعمال الاتصالات.

إزاي شغالة

كل قناة من القناتين ممكن ضبطها على وضع فولت ثابت حتى 32 فولت أو تيار ثابت حتى 5 أمبير، مع شاشة LED بتعرض القراءة الحية لكل قناة. تصميم القناتين بيسمح لجهاز واحد بتغذية دائرتين منفصلتين في نفس الوقت من غير الحاجة لمزود طاقة تاني.

المواصفات الأساسية

• قناتين متغيرتين
• مدى الفولت: 0-32V لكل قناة
• مدى التيار: حتى 5A لكل قناة
• شاشة LED للفولت والتيار
• يشمل سلك اختبار ودليل استخدام وسلك كهرباء

الاستخدامات

• معامل الإلكترونيات التعليمية والبحثية
• اختبار خطوط إنتاج الإلكترونيات
• صيانة معدات الاتصالات

المواصفات الفنية

القنوات: 2 | الفولت: 0-32V لكل قناة | التيار: حتى 5A لكل قناة | الشاشة: LED | الدخل: 220V ±10%، 50Hz ±4% | الوزن: 4 كجم | الأبعاد: 210x152x305 مم

بما إنه جهاز بقناتين من غير قناة ثابتة مخصصة (بعكس موديلات الـ3 قنوات UTP3303-II وUTP3305-II)، جهاز UTP3705 مناسب للإعدادات اللي محتاجة مزودين متغيرين مستقلين كمتطلب أساسي بدل خرج ثابت لمستوى منطقي. اعتماده CE وأسلاك الاختبار المرفقة بتخليه جاهز للاستخدام مباشرة على مكتب المعمل أو خط الإنتاج.

ملاحظات إعداد البنش

اضبط حد التيار قبل ما توصل دائرة جديدة أو مجهولة، لأن الحد المضبوط صح بيحول المزود لشبكة أمان بتحمي البروتوتايب من غلطة توصيل بدل ما تغذيه بتيار كافي يحرق المكونات. أعطال بنش كتير أصلها مزود اتساب على أقصى تيار في أول تشغيل.

وفر تهوية كافية للجهاز، لأن المزودات الخطية بتبدد حرارة حقيقية وهي شغالة تحت أقصى فولت خرجها بتيار عالي بكتير. افحص الخرج بجهاز قياس قبل توصيل أحمال حساسة، لأن مفتاح اتخبط أو اتظبط بالغلط ممكن يسيب المزود على قيمة برا اللي الدائرة المستهدفة بتتحملها.
