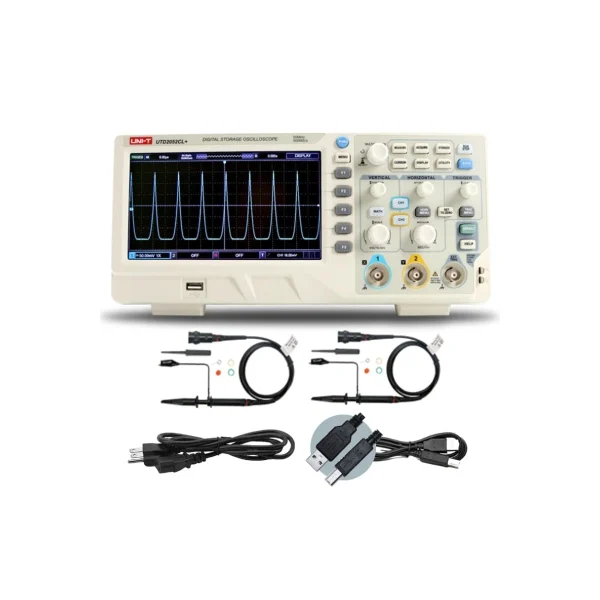

UTD2052CL+ Digital Color Oscilloscope 50MHz

UTD2052CL+ Digital Color Oscilloscope 50MHz

The UTD2052CL+ oscilloscope is the entry-level member of UNI-T’s UTD2000CL series at 50MHz, sharing the same 500MSa/s sample rate and 64kpts memory as its higher-bandwidth 70MHz and 150MHz siblings.

UTD2052CL+ oscilloscope – How It Works

At 50MHz bandwidth, it covers the great majority of everyday audio, power supply, and low-to-mid-frequency digital signal work without paying for headroom most workshop tasks won’t use. It shares the full CL-series feature set – edge/pulse/video triggering, FFT math functions, and a 7-inch color display – just at the most accessible bandwidth tier in the family.

For a workshop just starting out with a bench oscilloscope, or one whose signals rarely exceed audio and basic digital frequencies, it’s the most cost-effective entry into the UTD2000CL family without sacrificing the core feature set.

Key Features

• 2 channels, 50MHz bandwidth, 500MSa/s sample rate
• 64kpts memory, 5,000 wfms/s capture rate
• Entry-tier bandwidth in the UTD2000CL family
• Edge/pulse/video trigger, FFT math functions

Typical Applications

• Audio and power supply signal work
• Basic digital and low-to-mid frequency circuits
• Cost-effective entry into bench oscilloscope use

Specifications

• Channels: 2, Bandwidth: 50MHz
• Sample Rate: 500MSa/s, Memory: 64kpts
• Capture Rate: 5,000 wfms/s
• Display: 7-inch color

Setup and Probe Notes

Compensate the probes before any serious measurement session, because an uncompensated probe distorts square-wave edges enough to make a healthy signal look like a fault. Most scopes include a built-in calibration output for exactly this purpose, and the adjustment takes less than a minute with a small trimmer tool.

Match the probe attenuation setting on the scope to the physical switch on the probe itself, since a mismatch silently multiplies or divides every voltage reading by ten. Keep ground leads as short as practical when looking at fast edges, because a long ground loop adds ringing and overshoot that belong to the measurement setup rather than the circuit under test.

Reference: oscilloscope technology — browse our full range of UNI-T measuring instruments.

UTD2052CL+ Digital Color Oscilloscope 50MHz

أوسيلوسكوب UTD2052CL+ عضو عائلة UTD2000CL الأساسي بتاعة UNI-T عند 50 ميجاهرتز، بيشارك نفس معدل العينات 500 ميجا عينة/ثانية وذاكرة 64 كيلو نقطة زي إخوته الأعلى باند وتد 70 و150 ميجاهرتز.

UTD2052CL+ oscilloscope – إزاي شغالة

بباند وتد 50 ميجاهرتز، بيغطي الأغلبية العظمى من شغل صوتيات ومزودات طاقة وإشارات رقمية منخفضة لمتوسطة التردد اليومي من غير دفع في هامش معظم مهام الورشة مش هتستخدمه. بيشارك مجموعة مميزات عائلة CL كاملة – تريجر حافة/دورة نبض/فيديو، دوال FFT رياضية، وشاشة ملونة 7 بوصة – بس عند درجة الباند وتد الأكتر في المتناول في العائلة.

لورشة بتبدأ لسه مع أوسيلوسكوب مكتبي، أو واحدة إشاراتها نادرًا بتتخطى ترددات الصوت والرقمي الأساسي، ده الدخول الأكتر فعالية في التكلفة لعائلة UTD2000CL من غير التضحية بمجموعة المميزات الأساسية.

المواصفات الأساسية

• قناتين، باند وتد 50 ميجاهرتز، معدل عينات 500 ميجا عينة/ثانية
• ذاكرة 64 كيلو نقطة، معدل التقاط 5000 موجة/ثانية
• باند وتد أساسي في عائلة UTD2000CL
• تريجر حافة/دورة نبض/فيديو، دوال FFT رياضية

الاستخدامات

• شغل إشارة صوت ومزودات طاقة
• دوائر رقمية أساسية وترددات منخفضة لمتوسطة
• دخول فعال بالتكلفة لاستخدام أوسيلوسكوب مكتبي

المواصفات الفنية

• القنوات: 2، الباند وتد: 50 ميجاهرتز
• معدل العينات: 500 ميجا عينة/ثانية، الذاكرة: 64 كيلو نقطة
• معدل الالتقاط: 5000 موجة/ثانية
• الشاشة: 7 بوصة ملونة

ملاحظات الإعداد والمساييب

اعمل معايرة للمساييب قبل أي جلسة قياس جدية، لأن مسبار غير معاير بيشوه حواف الموجة المربعة لدرجة تخلي إشارة سليمة تبان كأنها عطل. أغلب الأجهزة فيها خرج معايرة مدمج للغرض ده بالظبط، والضبط بياخد أقل من دقيقة بمفك صغير.

طابق إعداد تخفيف المسبار في الجهاز مع المفتاح الفيزيائي على المسبار نفسه، لأن عدم التطابق بيضرب أو يقسم كل قراءة فولت على عشرة من غير ما تحس. خلي أسلاك الأرضي قصيرة قد الإمكان وانت بتشوف حواف سريعة، لأن حلقة أرضي طويلة بتضيف رنين وتجاوز تابعين لإعداد القياس مش للدائرة اللي بتختبرها.

لمزيد من التفاصيل التقنية راجع تقنية الأوسيلوسكوب على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
