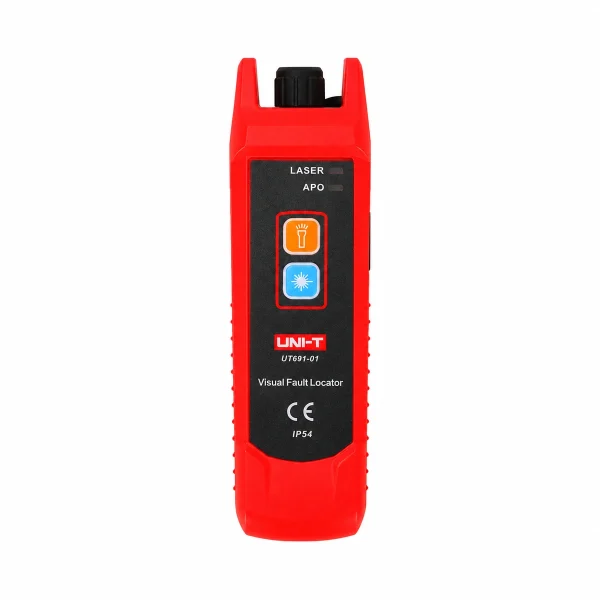

The UT691-01 fault locator is a visual fault locator from UNI-T with under 1mW output at 650nm, finding fiber breaks over 1-3km with a rechargeable battery and IP54 rating.

UT691-01 fault locator – How It Works

Shine its red laser into a fiber connector and it travels through the core, with a visible glow escaping at any break, tight bend, or bad splice along up to 3km of fiber – a direct visual way to locate a fault without specialized OTDR equipment. Continuous and pulse laser modes suit different fault-finding situations, and a 2.5mm universal connector fits standard fiber test setups.

A 3.7V 1050mAh rechargeable lithium battery gives over 10 hours of use with a 15-minute auto power-off to save charge, and its 2-meter drop-proof, IP54-rated body with LED flashlight and battery indicator make it a practical field tool for daily fiber installation and repair work.

Key Features

• Under 1mW output, 650nm red laser
• Fault location range: 1-3km
• Continuous/pulse laser modes
• Rechargeable Li-battery, over 10 hours, IP54

Typical Applications

• Visual fiber break and bad-splice location
• Optical CATV and network fault-finding
• Field fiber installation without OTDR equipment

Specifications

• Output Power: under 1mW
• Wavelength: 650nm +/-20nm
• Fiber Range: 1-3km
• Battery: 3.7V 1050mAh, over 10h, IP54

Fiber Handling Notes

Clean the connector end-face before every single measurement, because a particle of dust far too small to see can introduce enough loss to make a perfectly good link appear faulty. Dedicated fiber cleaning tools exist precisely because this one step causes most field measurement errors.

Never look directly into a fiber end or an active source output, as the light involved is invisible and can damage eyesight. Record a baseline measurement when a link is first commissioned, since comparing later readings against that baseline is far more informative than judging a single absolute figure on its own.

Reference: visual fault locator technology — browse our full range of UNI-T measuring instruments.

UT691-01

كاشف عطل UT691-01 كاشف عطل بصري من UNI-T بقدرة خرج أقل من 1 ميلي وات عند 650 نانومتر، بيلاقي كسور الألياف عبر 1-3 كيلومتر ببطارية قابلة للشحن وتصنيف IP54.

UT691-01 fault locator – إزاي شغالة

ضوّي ليزره الأحمر في موصل ألياف وهيسافر عبر القلب، بتوهج مرئي بيهرب عند أي كسر أو انحناء ضيق أو وصلة سيئة على طول لحد 3 كيلومتر من الألياف – طريقة بصرية مباشرة تحدد بيها عطل من غير معدة OTDR متخصصة. وضعي ليزر مستمر ونبضي بيناسبوا مواقف اكتشاف أعطال مختلفة، وموصل عالمي 2.5 مم بيناسب إعدادات اختبار ألياف قياسية.

بطارية ليثيوم قابلة للشحن 3.7 فولت 1050 مللي أمبير/ساعة بتدي أكتر من 10 ساعات استخدام مع إيقاف تشغيل تلقائي بعد 15 دقيقة لتوفير الشحن، وجسمها المقاوم لسقوط متر متصنف IP54 مع فلاشة LED ومؤشر بطارية بيخلوها أداة ميدانية عملية لشغل تركيب وإصلاح ألياف يومي.

المواصفات الأساسية

• خرج أقل من 1 ميلي وات، ليزر أحمر 650 نانومتر
• مدى تحديد العطل: 1-3 كيلومتر
• أوضاع ليزر مستمر/نبضي
• بطارية ليثيوم قابلة للشحن، أكتر من 10 ساعات، IP54

الاستخدامات

• تحديد كسر ألياف ووصلة سيئة بصريًا
• اكتشاف أعطال شبكة وCATV ضوئية
• تركيب ألياف ميداني من غير معدة OTDR

المواصفات الفنية

• قدرة الخرج: أقل من 1 ميلي وات
• الطول الموجي: 650 ±20 نانومتر
• مدى الألياف: 1-3 كيلومتر
• البطارية: 3.7 فولت 1050 مللي أمبير/ساعة، أكتر من 10 ساعات، IP54

ملاحظات التعامل مع الفايبر

نضف نهاية الموصل قبل كل قياس، لأن ذرة غبار أصغر من إنك تشوفها ممكن تدخل فقدان كافي يخلي وصلة سليمة تمامًا تبان معطوبة. أدوات تنظيف الفايبر المخصصة موجودة بالظبط لأن الخطوة دي سبب أغلب أخطاء القياس الميداني.

ما تبصش مباشرة في نهاية فايبر أو خرج مصدر شغال، لأن الضوء المستخدم غير مرئي وممكن يضر النظر. سجل قياس مرجعي أول ما الوصلة تتشغل، لأن مقارنة القراءات اللاحقة بالمرجع ده بتقول أكتر بكتير من الحكم على رقم مطلق واحد لوحده.

لمزيد من التفاصيل التقنية راجع تقنية كاشف العطل البصري على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
