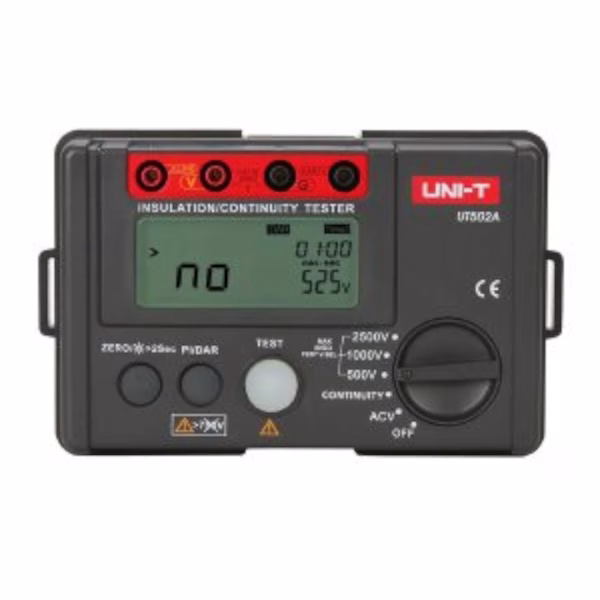

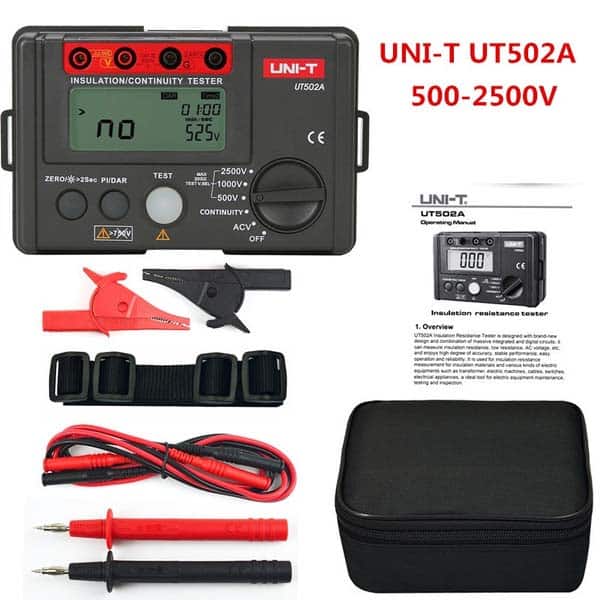

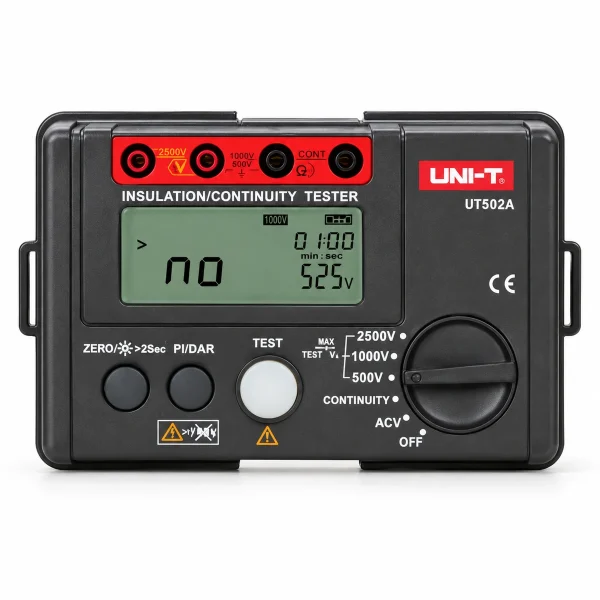

UT502A Megger Insulation Resistance Tester 2500V

UT502A Megger Insulation Resistance Tester 2500V

The UT502A insulation tester steps up to a 2500V test voltage and 20GΩ range, adding PI and DAR diagnostics that the lower-voltage UT501A doesn’t include.

UT502A insulation tester – How It Works

At its top 2500V test voltage, it measures insulation resistance from 0.01MΩ up to 20GΩ with accuracy tiers that tighten at lower ranges, and its Polarization Index (PI) and Dielectric Absorption Ratio (DAR) modes assess insulation health over time rather than a single snapshot reading – useful for evaluating motor windings or transformers where insulation condition matters more than a pass/fail number. An auto-discharge function safely bleeds off residual voltage after a high-voltage test.

CAT IV 600V / CAT III 1000V overload protection to IEC 61010-1 standards makes it safe to use on demanding industrial circuits, not just light residential testing.

Key Features

• Test voltages: 500V/1000V/2500V
• Resistance range: 0.01MΩ-20GΩ
• PI and DAR insulation-health diagnostics
• Auto-discharge, CAT IV 600V / CAT III 1000V

Typical Applications

• Motor winding and transformer insulation evaluation
• Industrial equipment insulation testing
• Long-term insulation health trending with PI/DAR

Specifications

• Test Voltage: 500V/1000V/2500V
• Resistance: 0.01MΩ-20GΩ
• Safety: CAT IV 600V / CAT III 1000V
• Power: 6x 1.5V AA

Safe Testing Practice

Always confirm the circuit is fully de-energized and isolated before applying a test voltage, because insulation testers deliberately output high voltage and connecting one to a live circuit is dangerous to both the operator and the instrument. Discharge the tested equipment afterwards, since cables and windings can hold a charge long enough to deliver a shock minutes later.

Disconnect sensitive electronics from the circuit before testing, as the applied test voltage can damage semiconductors and surge protection devices that were never designed to see it. Record readings alongside ambient temperature and humidity, because insulation resistance varies significantly with both and a trend over time tells far more than a single absolute number.

Reference: megohmmeter insulation testing — browse our full range of UNI-T measuring instruments.

UT502A Megger Insulation Resistance Tester 2500V

فاحص UT502A للعزل بيرتقي لفولت اختبار 2500 فولت ومدى 20 جيجا أوم، بيضيف تشخيصات PI وDAR مش موجودة في UT501A الأقل فولت.

UT502A insulation tester – إزاي شغالة

عند أقصى فولت اختبار 2500 فولت، بيقيس مقاومة عزل من 0.01 ميجا أوم لحد 20 جيجا أوم بمستويات دقة بتضيق عند المديات الأقل، وأوضاع مؤشر الاستقطاب PI ونسبة الامتصاص العازل DAR بتقيّم صحة العزل عبر الوقت مش قراءة لحظة واحدة – مفيد لتقييم لفات محرك أو ترانسفورمر فين حالة العزل أهم من رقم نجاح/فشل. وظيفة تفريغ تلقائي بتصرف الفولت المتبقي بأمان بعد اختبار جهد عالي.

حماية حمل زائد CAT IV 600V / CAT III 1000V وفقًا لمعايير IEC 61010-1 بتخليه آمن للاستخدام على دوائر صناعية متطلبة، مش بس اختبار منزلي خفيف.

المواصفات الأساسية

• فولتات الاختبار: 500/1000/2500 فولت
• مدى المقاومة: 0.01 ميجا أوم-20 جيجا أوم
• تشخيصات صحة عزل PI وDAR
• تفريغ تلقائي، CAT IV 600V / CAT III 1000V

الاستخدامات

• تقييم عزل لفات محرك وترانسفورمر
• اختبار عزل معدات صناعية
• متابعة صحة عزل طويلة المدى بـPI/DAR

المواصفات الفنية

• فولت الاختبار: 500/1000/2500 فولت
• المقاومة: 0.01 ميجا أوم-20 جيجا أوم
• السلامة: CAT IV 600V / CAT III 1000V
• الطاقة: 6 بطاريات AA 1.5 فولت

ممارسات اختبار آمنة

دايمًا اتأكد إن الدائرة مفصولة ومعزولة تمامًا قبل ما تطبق فولت اختبار، لأن أجهزة اختبار العزل بتطلع فولت عالي عن قصد وتوصيلها بدائرة حية خطر على المشغل والجهاز. فرّغ المعدة المختبرة بعد الاختبار، لأن الكابلات والملفات ممكن تحتفظ بشحنة كافية تدي صدمة بعد دقايق.

افصل الإلكترونيات الحساسة من الدائرة قبل الاختبار، لأن فولت الاختبار المطبق ممكن يضر أشباه الموصلات وأجهزة الحماية من التيار العالي اللي ماتصممتش تشوفه. سجل القراءات مع حرارة ورطوبة الجو، لأن مقاومة العزل بتتغير كتير مع الاتنين والاتجاه مع الوقت بيقول أكتر بكتير من رقم مطلق واحد.

لمزيد من التفاصيل التقنية راجع اختبار العزل بالميجاوميتر على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
