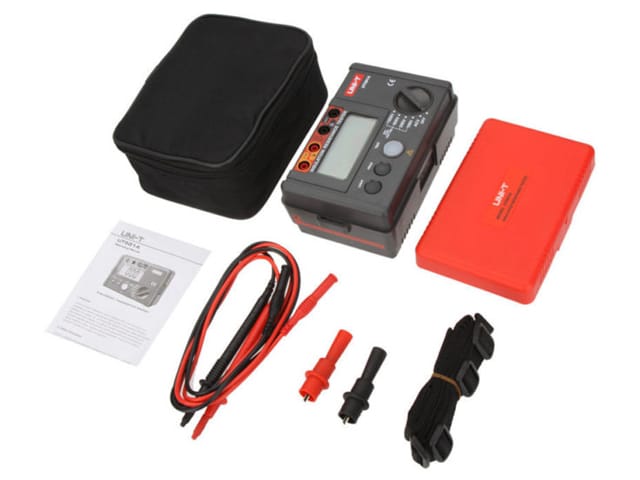

UT501A Megger Insulation Resistance Tester 1000V

UT501A Megger Insulation Resistance Tester 1000V

The UT501A insulation tester tests wire and equipment insulation at 100V, 250V, 500V, or 1000V, measuring resistance from 0 up to 5GΩ with a built-in low-resistance and AC voltage function.

UT501A insulation tester – How It Works

Select a test voltage, clip the leads to the conductor and ground, and it applies that voltage to measure insulation resistance – a low reading signals degraded or damaged insulation that could leak current or pose a shock/fire risk. Its separate low-resistance mode (0.01 to 200 ohms) checks ground bonding and continuity, while AC voltage measurement up to 750V handles a quick live-circuit check before testing.

Its 1999-count backlit LCD and battery power (6x AA) make it a practical field tool for electricians checking cable and equipment insulation on residential and light commercial jobs.

Key Features

• Test voltages: 100V/250V/500V/1000V
• Resistance range: up to 5GΩ
• Low-resistance mode: 0.01-200 ohms
• AC voltage measurement: 30-750V

Typical Applications

• Cable and equipment insulation testing
• Ground bonding and continuity checks
• Residential and light commercial electrical inspection

Specifications

• Test Voltage: 100V/250V/500V/1000V
• Insulation Resistance: up to 5GΩ
• Display: 1999-count backlit LCD
• Power: 6x 1.5V AA

Safe Testing Practice

Always confirm the circuit is fully de-energized and isolated before applying a test voltage, because insulation testers deliberately output high voltage and connecting one to a live circuit is dangerous to both the operator and the instrument. Discharge the tested equipment afterwards, since cables and windings can hold a charge long enough to deliver a shock minutes later.

Disconnect sensitive electronics from the circuit before testing, as the applied test voltage can damage semiconductors and surge protection devices that were never designed to see it. Record readings alongside ambient temperature and humidity, because insulation resistance varies significantly with both and a trend over time tells far more than a single absolute number.

Reference: megohmmeter insulation testing — browse our full range of UNI-T measuring instruments.

UT501A Megger Insulation Resistance Tester 1000V

فاحص UT501A للعزل بيختبر عزل أسلاك ومعدات عند 100 أو 250 أو 500 أو 1000 فولت، بيقيس مقاومة من 0 لحد 5 جيجا أوم مع وظيفة مقاومة منخفضة وفولت تيار متردد مدمجة.

UT501A insulation tester – إزاي شغالة

اختار فولت اختبار، وصّل الأطراف بالموصل والأرضي، وهيطبق الفولت ده عشان يقيس مقاومة العزل – قراءة منخفضة بتنبه على عزل متدهور أو تالف ممكن يسرب تيار أو يشكل خطر صدمة/حريق. وضع المقاومة المنخفضة المنفصل بتاعه (0.01 لـ200 أوم) بيفحص ربط الأرضي والاستمرارية، وقياس فولت تيار متردد لحد 750 فولت بيتعامل مع فحص دائرة حية سريع قبل الاختبار.

شاشة LCD مضيئة 1999 عدد وطاقة بطارية (6 AA) بتخلوه أداة ميدانية عملية للكهربائيين اللي بيفحصوا عزل كابلات ومعدات في شغل منزلي وتجاري خفيف.

المواصفات الأساسية

• فولتات الاختبار: 100/250/500/1000 فولت
• مدى المقاومة: لحد 5 جيجا أوم
• وضع مقاومة منخفضة: 0.01-200 أوم
• قياس فولت تيار متردد: 30-750 فولت

الاستخدامات

• اختبار عزل كابلات ومعدات
• فحوصات ربط أرضي واستمرارية
• فحص كهربائي منزلي وتجاري خفيف

المواصفات الفنية

• فولت الاختبار: 100/250/500/1000 فولت
• مقاومة العزل: لحد 5 جيجا أوم
• الشاشة: LCD مضيئة 1999 عدد
• الطاقة: 6 بطاريات AA 1.5 فولت

ممارسات اختبار آمنة

دايمًا اتأكد إن الدائرة مفصولة ومعزولة تمامًا قبل ما تطبق فولت اختبار، لأن أجهزة اختبار العزل بتطلع فولت عالي عن قصد وتوصيلها بدائرة حية خطر على المشغل والجهاز. فرّغ المعدة المختبرة بعد الاختبار، لأن الكابلات والملفات ممكن تحتفظ بشحنة كافية تدي صدمة بعد دقايق.

افصل الإلكترونيات الحساسة من الدائرة قبل الاختبار، لأن فولت الاختبار المطبق ممكن يضر أشباه الموصلات وأجهزة الحماية من التيار العالي اللي ماتصممتش تشوفه. سجل القراءات مع حرارة ورطوبة الجو، لأن مقاومة العزل بتتغير كتير مع الاتنين والاتجاه مع الوقت بيقول أكتر بكتير من رقم مطلق واحد.

لمزيد من التفاصيل التقنية راجع اختبار العزل بالميجاوميتر على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
