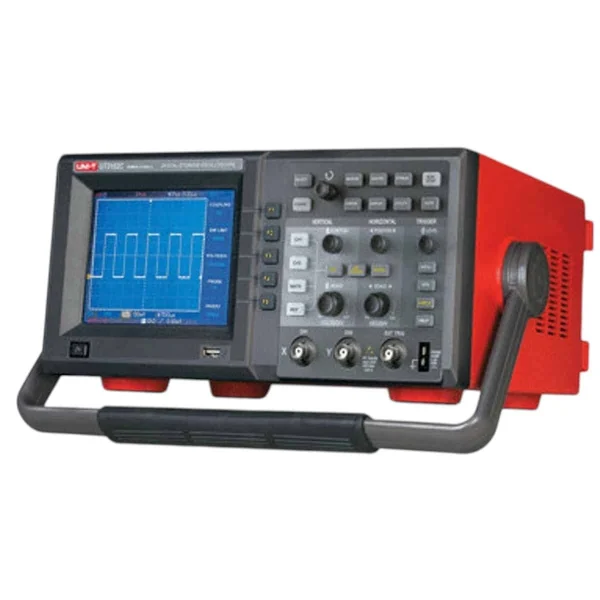

UT3102C Digital Storage Oscilloscope 100MHz

UT3102C oscilloscope

The UT3102C oscilloscope steps up to 100MHz bandwidth, giving technicians and engineers enough headroom to capture faster digital and analog signals than the entry-level UT3042C.

How It Works

Sampling at up to 1GS/s real-time with a 3.5ns rise time, the UT3102C resolves fast edges and high-frequency ringing that slower scopes miss. Its 1M-point record length keeps long capture windows detailed, and the same math/trigger toolset (FFT, edge/pulse/video triggers) supports deeper signal analysis.

Key Features

• 100MHz bandwidth, ≤3.5ns rise time
• Sample rate 500MS/s to 1GS/s real-time
• 2mV-5V/div vertical sensitivity
• 1M max record length
• Multiple trigger modes and math functions

Typical Applications

• Digital signal and switching-circuit debugging
• Power electronics and motor-drive analysis
• Advanced electronics lab and R&D work
• Servicing consumer electronics and communication equipment

Specifications

Bandwidth: 100MHz | Sample rate: 500MS/s-1GS/s | Record length: 1M | Vertical sensitivity: 2mV-5V/div | Rise time: ≤3.5ns | Channels: 2

The extra bandwidth headroom over the 40MHz UT3042C matters most when chasing fast switching noise, clock-edge glitches, or communication-bus signals where a slower scope would simply miss the detail. Technicians working on modern digital boards, power supplies, and motor controllers benefit from the finer time resolution the 1GS/s sample rate and sub-4ns rise time provide, while the 1M-point record length keeps long capture windows from losing waveform detail between trigger events.

Setup and Probe Notes

Compensate the probes before any serious measurement session, because an uncompensated probe distorts square-wave edges enough to make a healthy signal look like a fault. Most scopes include a built-in calibration output for exactly this purpose, and the adjustment takes less than a minute with a small trimmer tool.

Match the probe attenuation setting on the scope to the physical switch on the probe itself, since a mismatch silently multiplies or divides every voltage reading by ten. Keep ground leads as short as practical when looking at fast edges, because a long ground loop adds ringing and overshoot that belong to the measurement setup rather than the circuit under test.

Reference: UNI-T UT3000C series datasheet | More UNI-T Measuring Instruments

UT3102C oscilloscope

جهاز UT3102C oscilloscope بتردد 100 ميجاهرتز، بيدي المهندسين والفنيين مساحة أكبر لالتقاط إشارات رقمية وتناظرية أسرع من الموديل الأساسي UT3042C.

إزاي شغالة

بيأخذ عينات بسرعة تصل لـ 1 جيجا عينة/ث في الوقت الحقيقي وزمن صعود 3.5 نانوثانية، فبيقدر يمسك الحواف السريعة والتشويش عالي التردد اللي الأجهزة الأبطأ ممكن تفوتها. طول التسجيل يصل لمليون نقطة، مع نفس أدوات التريجر والدوال الرياضية (FFT) لتحليل أعمق.

المواصفات الأساسية

• تردد 100 ميجاهرتز، زمن صعود ≤3.5 نانوثانية
• سرعة عينة 500 ميجا إلى 1 جيجا/ث حقيقي
• حساسية رأسية 2mV-5V لكل قسمة
• طول تسجيل حتى مليون نقطة
• أوضاع تريجر ودوال رياضية متعددة

الاستخدامات

• تشخيص الإشارات الرقمية ودوائر التحويل
• تحليل الإلكترونيات الصناعية ومحركات التشغيل
• معامل الإلكترونيات المتقدمة والبحث والتطوير
• صيانة الأجهزة الإلكترونية الاستهلاكية ومعدات الاتصالات

المواصفات الفنية

التردد: 100 ميجاهرتز | سرعة العينة: 500 ميجا-1 جيجا/ث | طول التسجيل: مليون نقطة | الحساسية الرأسية: 2mV-5V | زمن الصعود: ≤3.5 نانوثانية | القنوات: 2

الفرق في التردد عن UT3042C (40 ميجاهرتز) بيبان أكتر عند مطاردة ضوضاء التحويل السريعة أو أعطال حواف الساعة أو إشارات الاتصال اللي جهاز أبطأ ممكن يفوتها. الفنيين اللي بيشتغلوا على لوحات رقمية حديثة، مزودات طاقة، ووحدات تحكم محركات بيستفيدوا من الدقة الزمنية الأدق اللي بتديها سرعة العينة 1 جيجا/ث وزمن الصعود الأقل من 4 نانوثانية، مع طول تسجيل مليون نقطة بيحافظ على تفاصيل الموجة في نوافذ الالتقاط الطويلة.

ملاحظات الإعداد والمساييب

اعمل معايرة للمساييب قبل أي جلسة قياس جدية، لأن مسبار غير معاير بيشوه حواف الموجة المربعة لدرجة تخلي إشارة سليمة تبان كأنها عطل. أغلب الأجهزة فيها خرج معايرة مدمج للغرض ده بالظبط، والضبط بياخد أقل من دقيقة بمفك صغير.

طابق إعداد تخفيف المسبار في الجهاز مع المفتاح الفيزيائي على المسبار نفسه، لأن عدم التطابق بيضرب أو يقسم كل قراءة فولت على عشرة من غير ما تحس. خلي أسلاك الأرضي قصيرة قد الإمكان وانت بتشوف حواف سريعة، لأن حلقة أرضي طويلة بتضيف رنين وتجاوز تابعين لإعداد القياس مش للدائرة اللي بتختبرها.
