TIP47

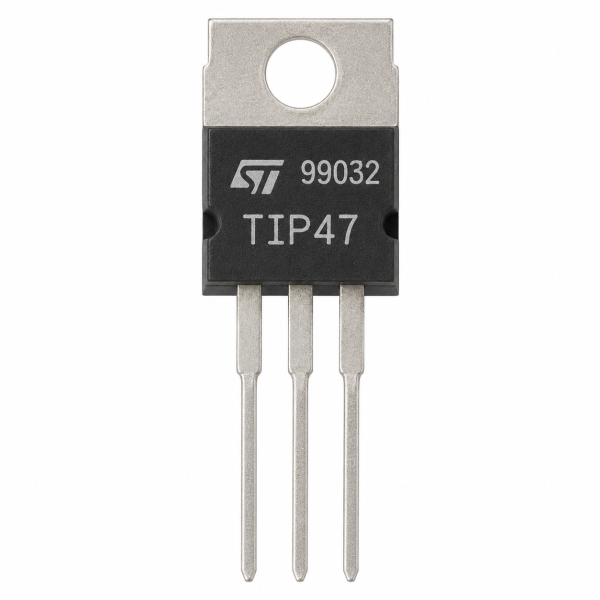

TIP47 transistor

The TIP47 transistor is a high-voltage NPN silicon power transistor in a TO-220 package, rated 250V collector-emitter and 1A collector current, used in line-operated audio amplifiers and switch-mode power supply drivers.

How It Works

The TIP47 transistor is built to survive much higher voltages than a typical small-signal or general power transistor — up to 250V collector-emitter and 350V collector-base — while still switching efficiently as an NPN device. This high-voltage tolerance is exactly what’s needed in circuits that connect close to mains-derived DC rails, such as line-operated (transformerless) audio output stages or the switching transistor in a SWITCHMODE power supply, where the part must repeatedly withstand large voltage swings without breaking down.

Key Features

• High-voltage NPN silicon transistor
• 250V VCEO, 350V VCBO rating
• 1A continuous / 2A peak collector current
• 40W power dissipation, TO-220 package

Typical Applications

• Line-operated audio output amplifiers
• SWITCHMODE power supply switching transistor
• High-voltage switching circuits
• TV and CRT monitor power stages

Specifications

See Key Features above for rated voltage, current, and package.

Reference: Bipolar junction transistors (Wikipedia) — browse more transistors, triacs & thyristors at Electrolik.

شريحة TIP47 transistor

ترانزستور TIP47 transistor قدرة NPN عالي الفولت سيليكون باكدج TO-220، مقيّم 250 فولت كوليكتور-إميتر و1 أمبير تيار كوليكتور، يُستخدم في مكبرات صوت متصلة بالكهرباء ودرايفرات مصادر تغذية SMPS.

إزاي شغالة

شريحة TIP47 transistor متصممة تتحمل فولت أعلى بكتير من ترانزستور القدرة أو الإشارة الصغيرة العادي — لحد 250 فولت كوليكتور-إميتر و350 فولت كوليكتور-قاعدة — وهي لسه بتبدّل بكفاءة كجهاز NPN. تحمل الفولت العالي ده بالظبط اللي محتاجينه في دوائر متوصلة قريب من خطوط DC مشتقة من الكهرباء الرئيسية، زي مراحل خرج صوت متصلة بالكهرباء مباشرة (من غير محول)، أو ترانزستور التبديل في مصدر تغذية SWITCHMODE، اللي القطعة فيه لازم تتحمل تأرجحات فولت كبيرة متكررة من غير ما تنكسر.

المواصفات الأساسية

• ترانزستور سيليكون NPN عالي الفولت
• فولت VCEO 250، VCBO 350
• تيار كوليكتور 1 أمبير مستمر / 2 أمبير ذروة
• تبديد قدرة 40 وات، باكدج TO-220

الاستخدامات

• مكبرات خرج صوت متصلة بالكهرباء مباشرة
• ترانزستور تبديل مصادر تغذية SWITCHMODE
• دوائر تبديل عالية الفولت
• مراحل طاقة التلفزيون وشاشات CRT

المواصفات الفنية

راجع المواصفات الأساسية فوق للفولت والتيار والباكدج.

مصدر: الترانزستور ثنائي القطبية (ويكيبيديا) — تصفح المزيد من الترانزستورات والتراياك والثايرستور في إلكتروليك.
