TD62308

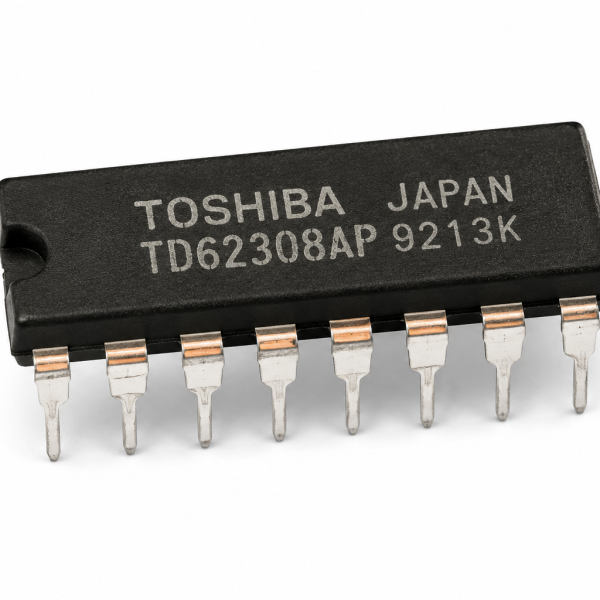

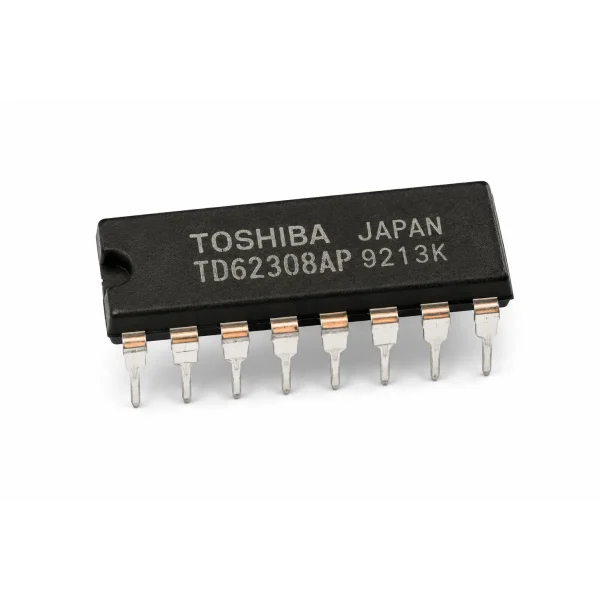

TD62308 8-Channel Darlington Sink Driver (Toshiba)

The TD62308 (Toshiba) is an 8-channel Darlington transistor array driver IC, part of the same general TD620xx driver family as the TD62083AP also in this catalog.

TD62308 – How It Works

Like the TD62083AP, each of its eight Darlington channels multiplies current gain to let a small logic-level input current control a much larger output current for driving relays, LEDs, and similar loads, with built-in clamp diodes for safely driving inductive loads.

It fills essentially the same role as the TD62083AP also in this catalog — always confirm the exact voltage/current rating a specific circuit design calls for before substituting between similarly-numbered Toshiba driver parts.

Key Features

• 8-channel Darlington transistor array driver
• Built-in clamp diodes for inductive loads
• High-current output from low-current logic input

Typical Applications

• Relay and solenoid driving from microcontroller logic
• LED array and lamp driving
• Stepper motor and inductive load switching

Datasheet Specifications

• Channels: 8 Darlington drivers
• Built-in Protection: Clamp diodes
• Manufacturer: Toshiba

For more background, see the Darlington transistor pair: reference. Browse our full range of ICs and microcontrollers.

TD62308 8-Channel Darlington Sink Driver (Toshiba)

دائرة TD62308 (توشيبا) مصفوفة ترانزستور دارلنجتون بـ8 قنوات، جزء من نفس عائلة درايفر TD620xx العامة زي TD62083AP الموجودة كمان في الكتالوج.

TD62308 – إزاي شغالة

زي TD62083AP، كل واحدة من قنواتها الثمانية دارلنجتون بتضاعف كسب التيار عشان تخلي تيار دخل صغير بمستوى منطق يتحكم في تيار خرج أكبر بكتير لتشغيل ريلاي وLED وأحمال مشابهة، ومعاها دايودات كلامب مدمجة لتشغيل أحمال حثية بأمان.

بتملأ نفس الدور أساسًا زي TD62083AP الموجودة كمان في الكتالوج — تأكد دايمًا من تصنيف الجهد/التيار بالظبط اللي تصميم دائرة معين محتاجه قبل الاستبدال بين قطع درايفر توشيبا متشابهة الترقيم.

المواصفات الأساسية

• درايفر مصفوفة ترانزستور دارلنجتون بـ8 قنوات
• دايودات كلامب مدمجة للأحمال الحثية
• خرج عالي التيار من دخل منطق منخفض التيار

الاستخدامات

• تشغيل ريلاي وسولينويد من منطق متحكم دقيق
• تشغيل مصفوفة LED ولمبات
• تبديل موتور ستيبر وحمل حثي

المواصفات الفنية

• القنوات: 8 درايفر دارلنجتون
• الحماية المدمجة: دايودات كلامب
• الشركة المصنعة: توشيبا

لمزيد من التفاصيل التقنية راجع زوج ترانزستور دارلنجتون على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
