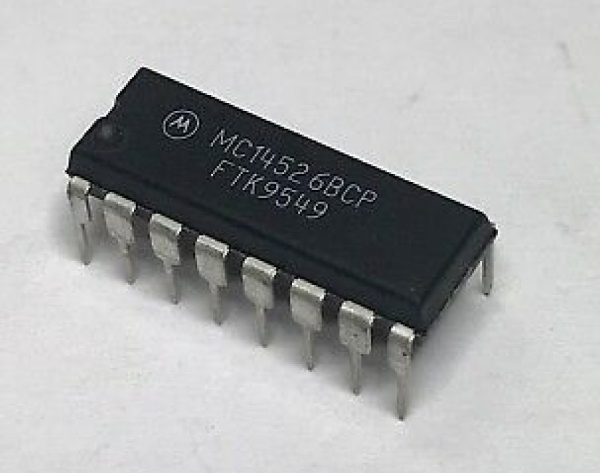

MC14526

MC14526 Presettable 4-Bit Down Counter (CMOS, Motorola)

The MC14526 (Motorola) is a presettable, cascadable, synchronous 4-bit down counter IC in the CMOS 4000-series family, with a decoded zero-state output for divide-by-N applications.

MC14526 – How It Works

It counts down from a preset value on each clock, with an inhibit input that can also serve as a negative-edge clock, and a cascade feedback pin allowing multiple counters to be chained for divide-by-N frequency division without additional gates — commonly used in frequency synthesizer and PLL applications needing low power and high noise immunity.

Its cascade feedback pin specifically enables building arbitrary divide-by-N ratios beyond a single 4-bit counter’s 16-count range by chaining multiple MC14526 chips together, useful in custom frequency synthesis designs.

Key Features

• Presettable, synchronous 4-bit down counter
• Cascade feedback for divide-by-N chaining
• Decoded zero-state output

Typical Applications

• Frequency synthesizer and PLL divider circuits
• Divide-by-N frequency division applications
• Low-power CMOS counting circuits

Datasheet Specifications

• Count Type: Presettable binary down
• Max Clock Frequency: 6.6MHz
• Logic Family: CMOS 4000-series

For more background, see frequency synthesizer and PLL divider circuits: reference. Browse our full range of ICs and microcontrollers.

MC14526 Presettable 4-Bit Down Counter (CMOS, Motorola)

دائرة MC14526 (موتورولا) عداد لأسفل 4 بت متزامن قابل للتحميل المسبق والتتالي في عائلة CMOS سلسلة 4000، بخرج حالة صفر مفكوك تشفيره لتطبيقات القسمة على N.

MC14526 – إزاي شغالة

بتعد لأسفل من قيمة محملة مسبقًا على كل ساعة، ومعاها مدخل تثبيط يقدر كمان يشتغل كساعة حافة سالبة، ورجل تغذية راجعة تتالي بتسمح بتوصيل عدادات متعددة عشان تقسيم تردد بقسمة N من غير بوابات إضافية — بتستخدم بكثرة في تطبيقات تركيب تردد وPLL محتاجة قدرة منخفضة ومناعة ضجيج عالية.

رجل تغذيتها الراجعة المتتالية بتمكّن بالتحديد بناء نسب قسمة N اختيارية أبعد من نطاق عد 16 لعداد 4 بت واحد عن طريق توصيل عدة شرائح MC14526 مع بعض، مفيدة في تصميمات تركيب تردد مخصصة.

المواصفات الأساسية

• عداد لأسفل 4 بت متزامن قابل للتحميل المسبق
• تغذية راجعة تتالي لتوصيل قسمة N
• خرج حالة صفر مفكوك التشفير

الاستخدامات

• دوائر مقسم تركيب تردد وPLL
• تطبيقات تقسيم تردد بقسمة N
• دوائر عد CMOS منخفضة القدرة

المواصفات الفنية

• نوع العد: ثنائي لأسفل قابل للتحميل المسبق
• أقصى تردد ساعة: 6.6 ميجاهرتز
• عائلة المنطق: CMOS سلسلة 4000

لمزيد من التفاصيل التقنية راجع دوائر تركيب تردد ومقسم PLL على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
