LM2576HVS DC-DC Converter 3A Step Down Module 5V-60V I/P 1.25V-30V O/P

LM2576HVS DC-DC Converter 3A Step Down Module 5V-60V I/P 1.25V-30V O/P

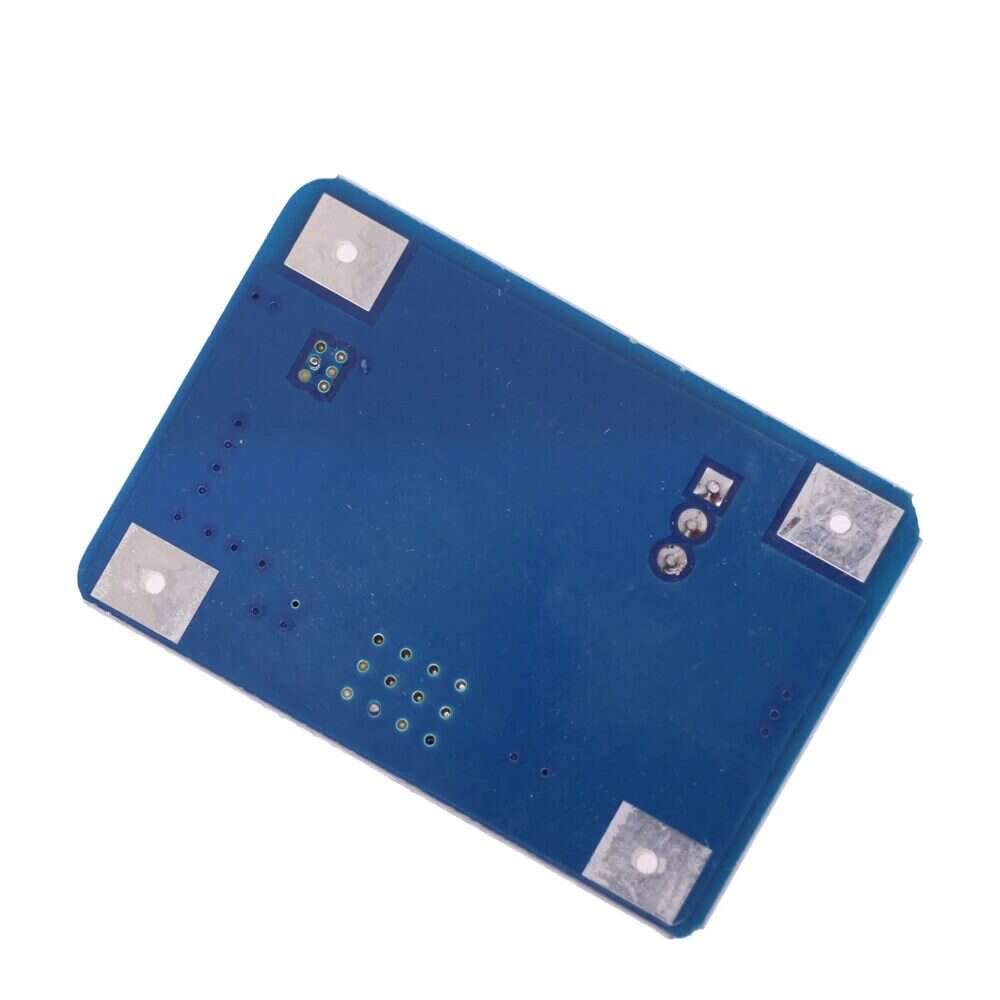

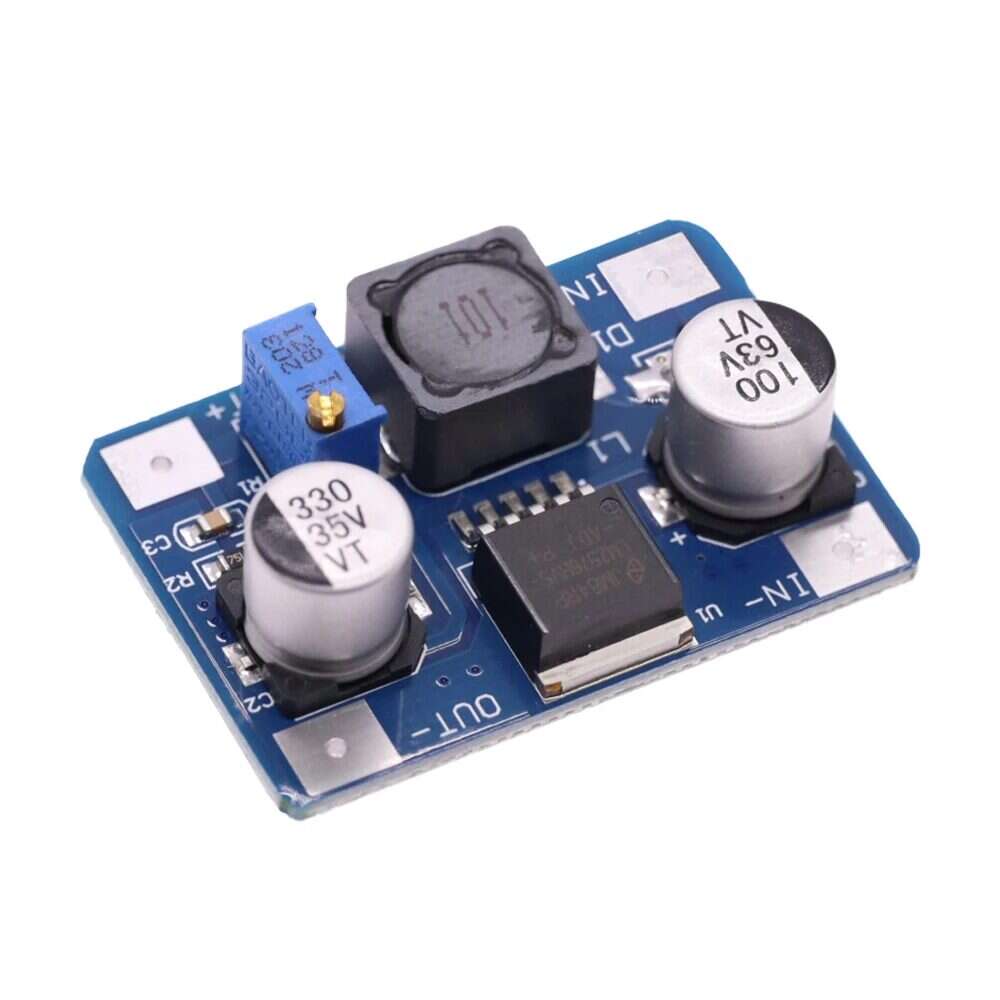

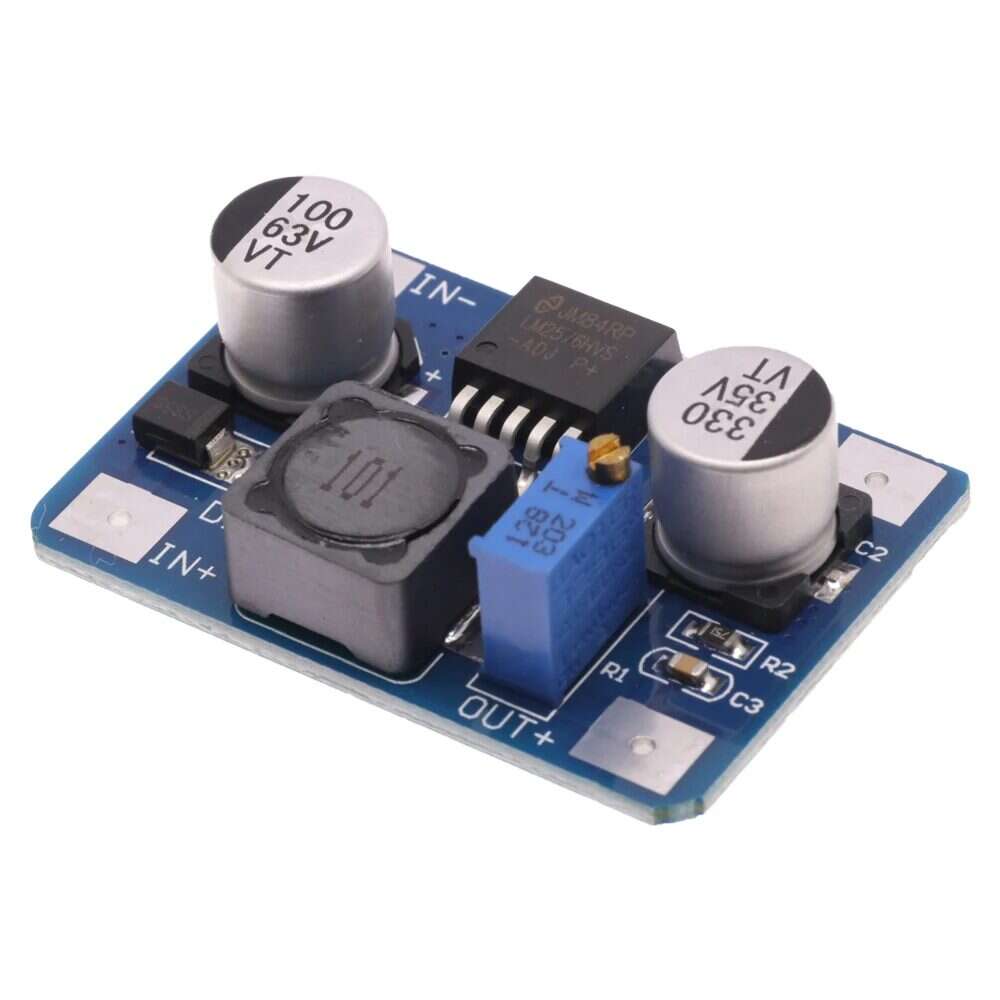

The LM2576HVS DC-DC Converter 3A Step Down Module 5V-60V I/P 1.25V-30V O/P is a step-down DC-DC converter module built around the LM2576HVS chip, taking a 5-60V input and regulating it to a 1.25-30V output at up to 3A.

LM2576HVS Step Down Converter – How It Works

The LM2576HVS chip at the heart of the module rapidly switches the input voltage through an inductor and diode (or synchronous switch) at a high frequency, storing and releasing energy in a way that steps the input voltage down to a lower, regulated output, all while wasting far less energy as heat than a simple linear regulator would at the same current. An onboard trim potentiometer lets the output voltage be adjusted continuously across the module’s 1.25-30V range, so the same board can be dialed in to whatever voltage a project’s logic, motor or LED load actually needs rather than being locked to one fixed output. Rated for up to 3A, it handles small to moderate loads comfortably, and because switching regulators like this one stay efficient across a wide range of input-to-output voltage differences, the module runs cool even when stepping a significant voltage gap compared to a linear regulator doing the same job.

Key Features

• Type: step-down (based on LM2576HVS)
• Input range: 5-60V
• Output range: 1.25-30V (adjustable via potentiometer)
• Max current: 3A

Typical Applications

• Powering 3.3V/5V/12V logic from a different supply voltage
• Battery-powered projects needing a stable regulated rail
• Bench power supply and prototyping voltage conversion

Specifications

• Chip: LM2576HVS
• Input: 5-60V
• Output: 1.25-30V, up to 3A

Specifications are sourced from the LM2576HVS DC-DC converter module datasheet. Because the output voltage is set by an onboard trim potentiometer rather than a fixed value, always measure the actual output with a multimeter before connecting a sensitive load, since the factory default setting is rarely the exact voltage a project needs.

Looking for more battery accessories? Browse our full range of batteries, chargers and accessories.

LM2576HVS DC-DC Converter 3A Step Down Module 5V-60V I/P 1.25V-30V O/P

موديول LM2576HVS DC-DC Converter 3A Step Down Module 5V-60V I/P 1.25V-30V O/P محول DC-DC step-down مبني حول شريحة LM2576HVS، بياخد دخل 5-60V وينظمه لخرج 1.25-30V حتى 3A.

LM2576HVS Step Down Converter – إزاي شغال

شريحة LM2576HVS في قلب الموديول بتبدل جهد الدخل بسرعة عبر ملف حثي ودايود (أو مفتاح متزامن) بتردد عالي، بتخزن وتفرغ طاقة بطريقة بتخفض جهد الدخل لخرج منظم أقل، كل ده مع إهدار طاقة أقل بكتير كحرارة من منظم خطي بسيط عند نفس التيار. بوتنشيوميتر ضبط مدمج بيخلي جهد الخرج قابل للضبط باستمرار عبر مدى 1.25-30V بتاع الموديول، فنفس البورد يقدر يتظبط لأي جهد منطق أو موتور أو حمل LED مشروع فعليًا محتاجه بدل ما يفضل مقفول على خرج ثابت واحد. مقنن حتى 3A، بيتعامل مع أحمال صغيرة لمتوسطة بارتياح، وبما إن منظمات التبديل زي دي بتفضل كفؤة عبر مدى واسع من فروق جهد الدخل-للخرج، الموديول بيفضل بارد حتى وقت خفض أو رفع فجوة جهد كبيرة مقارنة بمنظم خطي بيعمل نفس الشغلانة.

المواصفات الأساسية

• النوع: step-down (مبني على LM2576HVS)
• مدى الدخل: 5-60V
• مدى الخرج: 1.25-30V (قابل للضبط عبر بوتنشيوميتر)
• أقصى تيار: 3A

الاستخدامات

• تغذية منطق 3.3/5/12 فولت من جهد تغذية مختلف
• مشاريع تعمل بالبطارية محتاجة سكة منظمة ثابتة
• مزود طاقة بنش وتحويل جهد نماذج أولية

المواصفات الفنية

• الشريحة: LM2576HVS
• الدخل: 5-60V
• الخرج: 1.25-30V، حتى 3A

المواصفات مأخوذة من توثيق موديول محول DC-DC LM2576HVS. وبما إن جهد الخرج متضبط ببوتنشيوميتر ضبط مدمج مش قيمة ثابتة، قيس دايمًا الخرج الفعلي بمقياس قبل ما توصل حمل حساس، لأن إعداد المصنع الافتراضي نادرًا ما يكون الجهد الدقيق اللي المشروع محتاجه.
