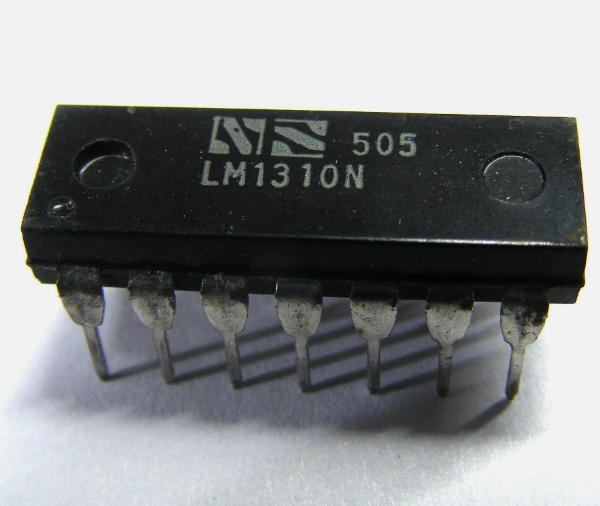

LM1310 Phase-Locked Loop FM Stereo Demodulator (National Semiconductor)

The LM1310 (National Semiconductor) is a phase-locked loop FM stereo demodulator IC, recovering separate left and right audio channels from a composite FM stereo signal.

LM1310 – How It Works

Like the BA1330 also in this catalog, it uses a phase-locked loop to lock onto the 38kHz stereo subcarrier and decode the composite signal back into discrete left/right audio channels, representing an early National Semiconductor entry into the FM stereo demodulator IC category.

It occupies the same functional niche as the AN7420 and BA1330 also in this catalog — a good example of how multiple manufacturers each offered their own competing FM stereo demodulator IC during that era.

Key Features

• PLL-based FM stereo demodulation
• Recovers discrete left/right audio channels
• Classic National Semiconductor stereo decoder

Typical Applications

• FM stereo receiver decoding circuits
• Vintage stereo tuner repair
• Classic radio stereo demodulation study

Datasheet Specifications

• Function: PLL FM stereo demodulator
• Package: 14-pin DIP
• Manufacturer: National Semiconductor
