Ethernet Shield W5100

Ethernet Shield W5100

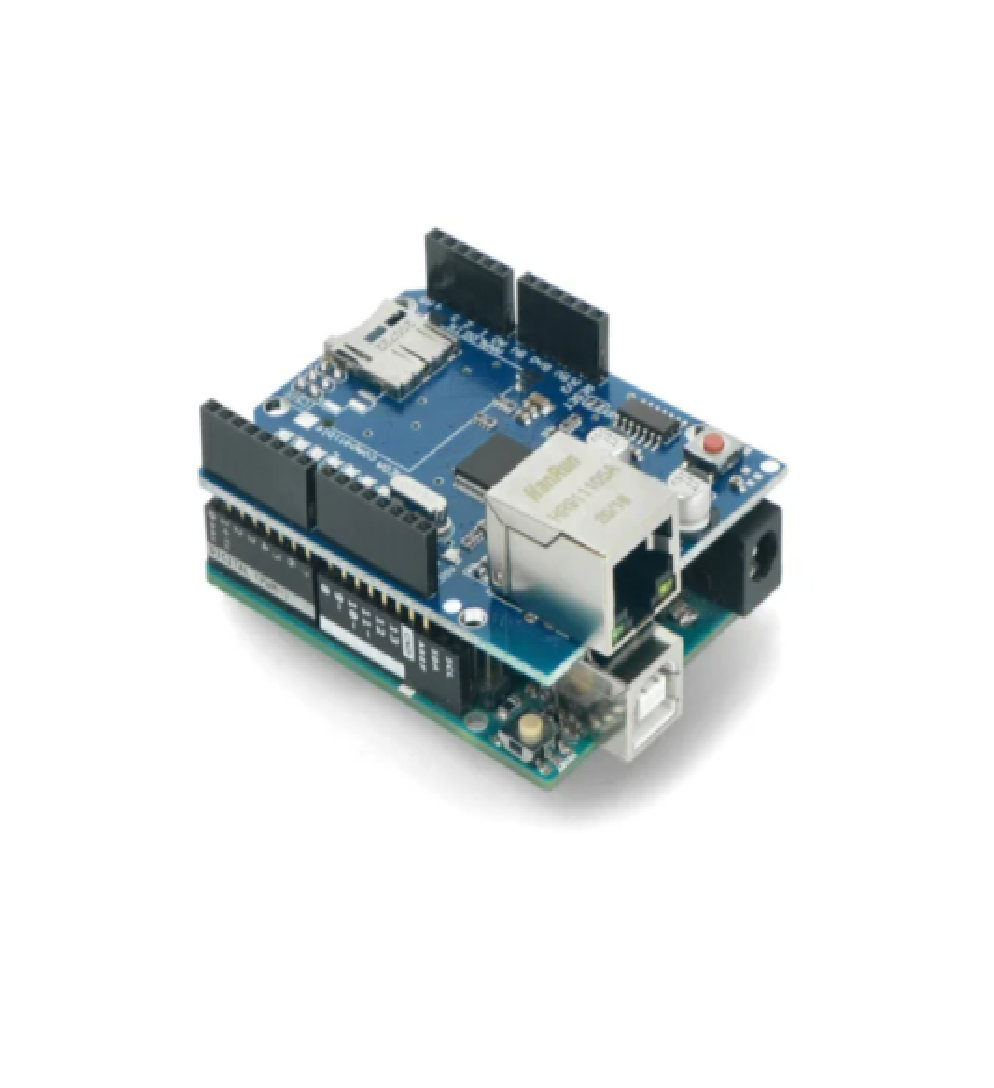

The Ethernet Shield W5100 stacks directly on top of an Arduino Uno or Mega and adds a full wired network stack via the Wiznet W5100 chip, which is the reason this shield remains popular for projects that need a reliable, latency-predictable connection instead of WiFi.

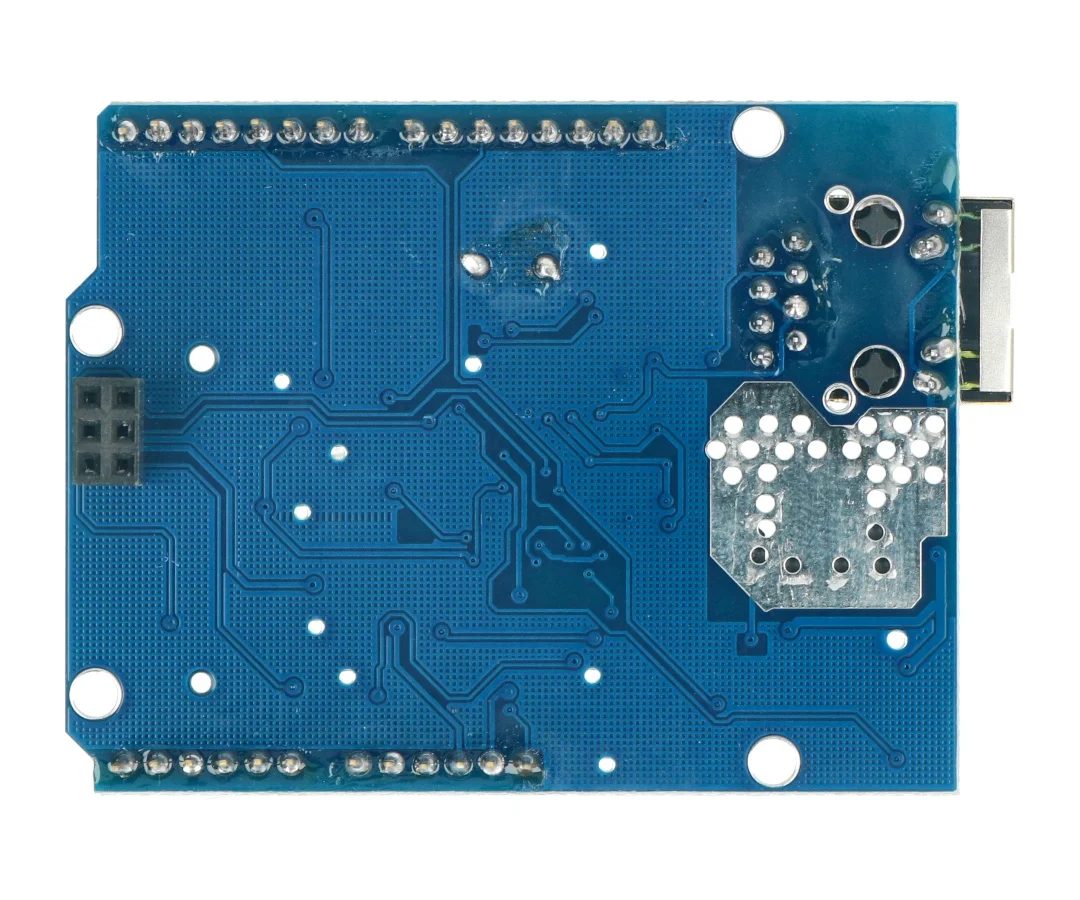

Ethernet Shield W5100 – Core Specs

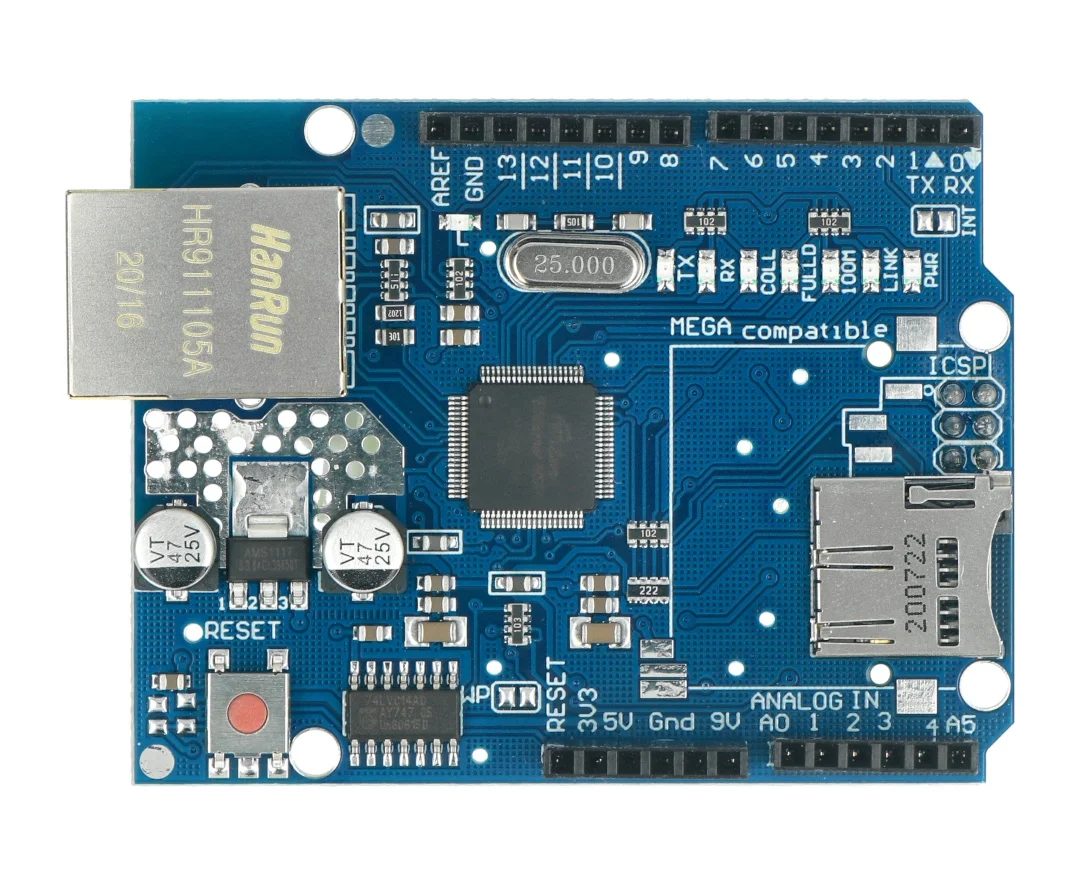

The W5100 chip provides a hardware TCP/IP stack supporting ICMP, TCP, UDP, IGMP, PPPoE, IPv4 ARP and Ethernet, with up to 4 simultaneous socket connections — enough for a small web server plus a couple of outbound client connections at once. A standard RJ45 jack handles the physical connection, and an onboard microSD slot lets the same shield serve files over the network. Communication with the host Arduino runs over SPI on pins 11-13 on an Uno or 50-52 on a Mega, with pin 10 selecting the W5100 and pin 4 selecting the SD card, and status LEDs show power, link, duplex and speed at a glance.

Key Features

• Wiznet W5100 chip, hardware TCP/IP stack
• RJ45 Ethernet jack, up to 4 simultaneous sockets
• Onboard microSD card slot
• SPI interface to host Arduino

Typical Applications

• Wired web servers and network appliances on Arduino
• Industrial or noisy-RF environments where WiFi is unreliable
• Serving files or logging data over a local network

Specifications

• Operating voltage: 5V (from host Arduino)
• SPI pins: 11-13 (Uno) or 50-52 (Mega), CS on pin 10
• Status LEDs: PWR, LINK, FULLD, 100M

Specifications are sourced from Arduino’s official Ethernet Shield documentation. The Arduino Ethernet library handles the W5100 directly, so most existing Ethernet-based example sketches work with this shield with no code changes at all.

Because Ethernet cabling doesn’t suffer the interference and range drop-offs that WiFi can inside a metal enclosure or a factory floor, this shield remains a practical choice for fixed installations even years after WiFi shields became common.

Looking for more boards? Browse our full range of development boards.

شيلد Ethernet W5100

شيلد Ethernet W5100 بيركب مباشرة فوق أردوينو Uno أو Mega وبيضيف مكدس شبكة سلكية كامل عبر شريحة Wiznet W5100، وده سبب شعبية الشيلد ده المستمرة للمشاريع المحتاجة اتصال موثوق وبتأخير ثابت بدل الواي فاي.

شيلد Ethernet W5100 – المواصفات الأساسية

شريحة W5100 بتوفر مكدس TCP/IP بالهاردوير بيدعم ICMP وTCP وUDP وIGMP وPPPoE وIPv4 ARP وEthernet، مع حتى 4 اتصالات socket متزامنة — كفاية لسيرفر ويب صغير مع كام اتصال عميل خارجي في نفس الوقت. منفذ RJ45 قياسي بيتولى التوصيل الفيزيائي، ومنفذ كارت SD مدمج بيخلي نفس الشيلد يقدر يقدم ملفات عبر الشبكة. التواصل مع أردوينو المضيف بيتم عبر SPI على بنات 11-13 في الـUno أو 50-52 في الـMega، وبن 10 بيختار W5100 وبن 4 بيختار كارت SD، ومؤشرات LED بتوضح الطاقة والاتصال والدوبلكس والسرعة بنظرة واحدة.

المواصفات الأساسية

• شريحة Wiznet W5100، مكدس TCP/IP بالهاردوير
• منفذ Ethernet RJ45، حتى 4 اتصالات متزامنة
• منفذ كارت SD مدمج
• واجهة SPI مع أردوينو المضيف

الاستخدامات

• سيرفرات ويب سلكية وأجهزة شبكات على أردوينو
• بيئات صناعية أو بها تشويش لاسلكي كتير
• تقديم ملفات أو تسجيل بيانات عبر شبكة محلية

المواصفات الفنية

• جهد التشغيل: 5 فولت (من أردوينو المضيف)
• بنات SPI: 11-13 (Uno) أو 50-52 (Mega)، اختيار الشريحة على بن 10
• مؤشرات LED: PWR، LINK، FULLD، 100M

المواصفات مأخوذة من توثيق أردوينو الرسمي لشيلد Ethernet. مكتبة Arduino Ethernet بتتعامل مع W5100 مباشرة، فأغلب أكواد الأمثلة المبنية على Ethernet بتشتغل على الشيلد ده من غير أي تعديل.
