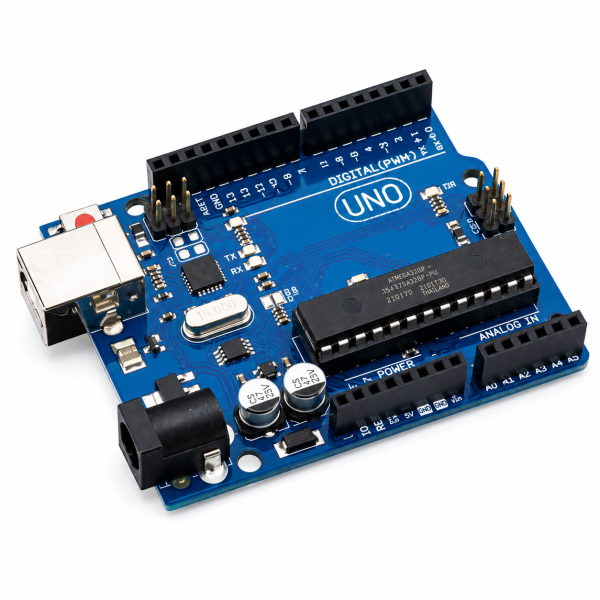

Arduino UNO DIP ( with cable )

Arduino UNO DIP Board

The Arduino UNO DIP board is the classic Uno layout with its ATmega328P mounted in a DIP socket rather than soldered flat, so the chip can be pulled out and replaced if it’s ever damaged or you want a spare pre-flashed with a bootloader. This listing includes the USB cable.

Arduino UNO DIP – Core Specs

Because the chip sits in a socket, this is the same 16MHz ATmega328P design as any other Uno — 14 digital I/O pins with 6 PWM outputs, 6 analog inputs, 32KB flash, 2KB SRAM and 1KB EEPROM — but a hobbyist can swap the microcontroller directly on the bench instead of needing to reflash or replace the whole board. An ICSP header and reset button round out the standard Uno feature set, and the socket also makes it easy to pre-program a batch of chips on one board and then distribute them across several finished projects.

For teaching labs specifically, this socketed design means a chip that gets shorted by a wiring mistake costs a few pounds to replace instead of the whole board, which matters when the same Unos see dozens of student projects a term.

Key Features

• Socketed, replaceable ATmega328P (DIP package)
• 14 digital I/O (6 PWM), 6 analog inputs
• 32KB flash, 2KB SRAM, 1KB EEPROM
• USB cable included

Typical Applications

• Classroom and workshop use where chips get swapped often
• Beginner Arduino projects following Uno-based tutorials
• Recovery from a damaged microcontroller without replacing the board

Specifications

• Clock speed: 16MHz ceramic resonator
• Operating voltage: 5V, input 7-12V recommended
• Connectivity: USB-B, power jack, ICSP header

Specifications are sourced from Arduino’s official UNO Rev3 documentation. The socketed ATmega328P is not soldered to the board, so it can be replaced by hand if needed.

Looking for more boards? Browse our full range of development boards.

Arduino UNO DIP Board

بورد Arduino UNO DIP ده تصميم الـ Uno الكلاسيكي بس شريحة ATmega328P فيه راكبة في سوكيت مش ملحومة على البورد، فتقدر تطلعها وتغيرها لو اتعطلت أو عايز نسخة احتياطية معاها bootloader جاهز. النسخة دي معاها كابل USB.

Arduino UNO DIP – المواصفات الأساسية

بما إن الشريحة راكبة في سوكيت، فده نفس تصميم ATmega328P بسرعة 16 ميجاهرتز الموجود في أي Uno تاني — 14 بن رقمي مع 6 منهم PWM، و6 مداخل أنالوج، و32 كيلوبايت فلاش، و2 كيلوبايت SRAM، و1 كيلوبايت EEPROM — بس الهاوي يقدر يغير المعالج على المكتب مباشرة من غير ما يحتاج يعمل فلاش تاني أو يغير البورد كله. وفيه هيدر ICSP وزرار reset زي أي Uno عادي، والسوكيت كمان بيسهّل إنك تبرمج مجموعة شرائح على بورد واحد وبعدين توزعهم على مشاريع مختلفة خلصت.

بالنسبة لمعامل التدريب تحديدًا، السوكيت ده بيخلي الشريحة اللي بتتحرق من غلطة توصيل تتكلف جنيهات قليلة للاستبدال بدل ما تضيع البورد كله، وده فارق مهم لما نفس أجهزة الـ Uno بتشوف عشرات المشاريع الطلابية في الترم.

المواصفات الأساسية

• شريحة ATmega328P قابلة للاستبدال (سوكيت DIP)
• 14 بن رقمي (6 PWM)، 6 مداخل أنالوج
• 32 كيلوبايت فلاش، 2 كيلوبايت SRAM، 1 كيلوبايت EEPROM
• كابل USB متضمن

الاستخدامات

• المعامل والورش اللي بتغير الشرائح كتير
• مشاريع أردوينو للمبتدئين اللي بتتبع شروحات مبنية على Uno
• استرجاع البورد بعد تلف المعالج من غير ما تشتري بورد جديد

المواصفات الفنية

• سرعة الساعة: 16 ميجاهرتز
• جهد التشغيل: 5 فولت، الدخل الموصى بيه 7-12 فولت
• الاتصال: USB-B، جاك تغذية، هيدر ICSP

المواصفات مأخوذة من التوثيق الرسمي لأردوينو UNO Rev3. شريحة ATmega328P مش ملحومة على البورد، فتقدر تستبدلها بإيدك وقت ما تحتاج.
