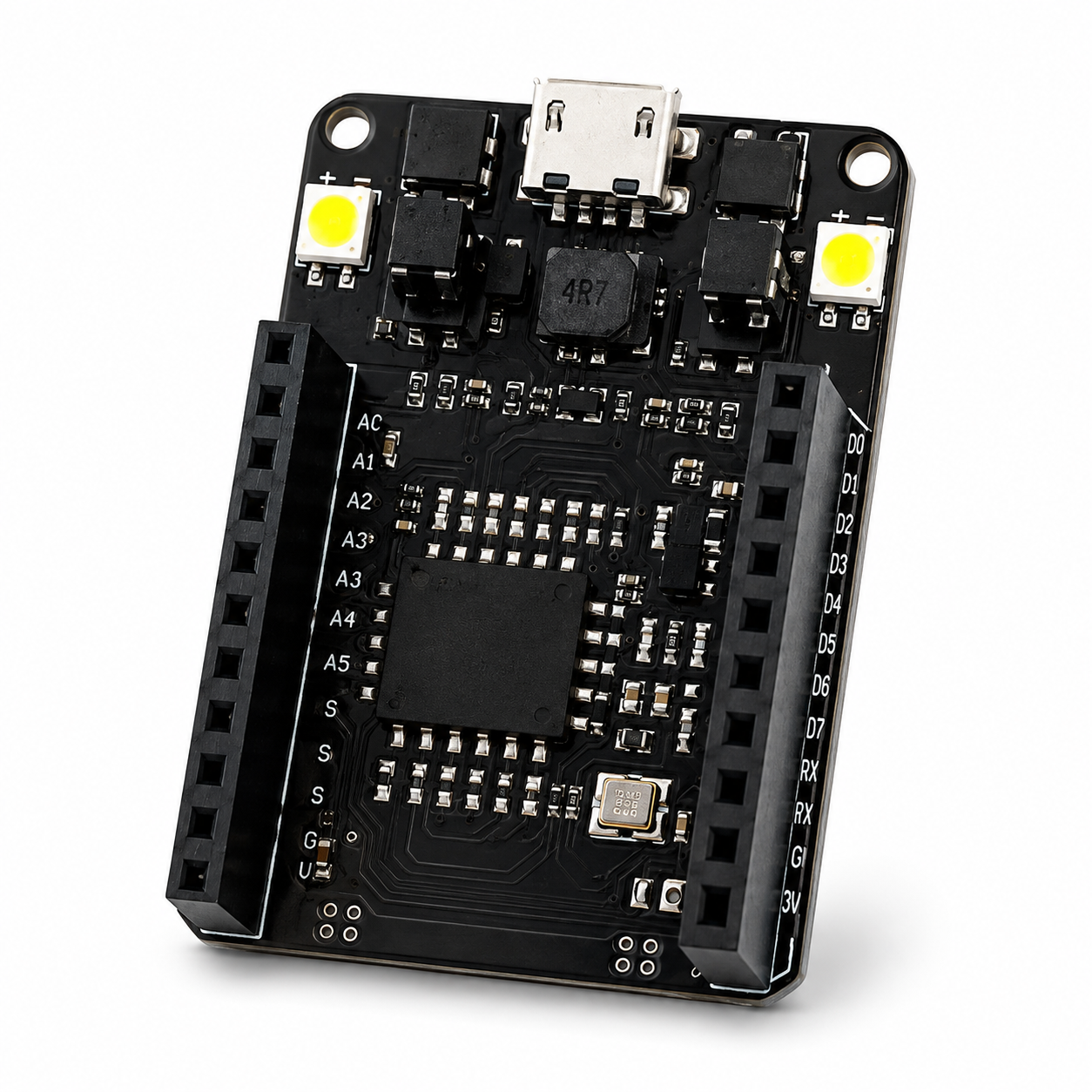

ESP32 Camera Shield Board

ESP32 Camera Shield Board

The ESP32 Camera Shield Board pairs an ESP-32S WiFi/Bluetooth module with an OV2640 2MP camera sensor and adds a built-in LED flash, which distinguishes it from a bare ESP32-CAM module that relies entirely on ambient light.

ESP32 Camera Shield – Core Specs

The OV2640 sensor supports resolutions up to 1600×1200 (UXGA) at 15fps, dropping to SVGA at 30fps or CIF at 60fps for smoother, lower-resolution streaming. Memory consists of 512KB internal RAM plus 4MB external PSRAM specifically to buffer camera frames, and a microSD slot supporting up to 4GB stores images or video locally alongside any WiFi upload. Power draw runs around 180mA at 5V with the flash off, rising to roughly 310mA with the flash at full brightness, and deep sleep current drops as low as 6mA for battery-powered, motion-triggered setups.

Key Features

• OV2640 2MP sensor, up to 1600×1200 (UXGA)
• Built-in LED flash for low-light shots
• WiFi 802.11 b/g/n + Bluetooth 4.2 LE
• MicroSD slot (up to 4GB), 512KB RAM + 4MB PSRAM

Typical Applications

• Low-light security and doorbell cameras (flash-assisted)
• Battery-powered, motion-triggered camera traps
• WiFi photo/video upload projects with local SD backup

Specifications

• Operating voltage: 3.3V/5V
• Power draw: ~180mA (flash off), ~310mA (flash on)
• Board size: 27 x 40.5 x 4.5mm

Specifications are sourced from HandsOnTec’s ESP32-CAM module datasheet. Because it has no onboard USB port, programming needs a separate FTDI-style USB-to-serial adapter connected to its UART pins, the same as other ESP32-CAM-family boards, with GPIO0 grounded during flashing to enter programming mode correctly.

The onboard flash makes a real practical difference over a plain ESP32-CAM for anything shot indoors after dark, where relying purely on ambient light would otherwise leave the captured images far too dark to be genuinely useful.

Looking for more boards? Browse our full range of development boards.

شيلد كاميرا ESP32

شيلد كاميرا ESP32 بيجمع موديول ESP-32S بواي فاي/بلوتوث مع حساس كاميرا OV2640 بدقة 2 ميجابكسل وبيضيف فلاش LED مدمج، وده بيميزه عن موديول ESP32-CAM العادي اللي بيعتمد بالكامل على الإضاءة المحيطة.

شيلد كاميرا ESP32 – المواصفات الأساسية

حساس OV2640 بيدعم دقة تصل لـ1600×1200 (UXGA) بمعدل 15 إطار، وبتقل لـSVGA بـ30 إطار أو CIF بـ60 إطار لبث أسلس بدقة أقل. الذاكرة بتتكون من 512 كيلوبايت رام داخلية بالإضافة لـ4 ميجابايت PSRAM خارجية مخصصة لتخزين إطارات الكاميرا، ومنفذ SD بيدعم حتى 4 جيجا بيخزن الصور أو الفيديو محليًا بجانب أي رفع عبر واي فاي. استهلاك الطاقة حوالي 180 مللي أمبير على 5 فولت مع إطفاء الفلاش، وبيرتفع لحوالي 310 مللي أمبير مع الفلاش بأقصى سطوع، وتيار السكون العميق بينزل لـ6 مللي أمبير لإعدادات تعمل بالبطارية ومُفعّلة بالحركة.

المواصفات الأساسية

• حساس OV2640 بدقة 2 ميجابكسل، حتى 1600×1200 (UXGA)
• فلاش LED مدمج للقطات ضعيفة الإضاءة
• واي فاي 802.11 b/g/n + بلوتوث 4.2 LE
• منفذ SD (حتى 4 جيجا)، 512 كيلوبايت رام + 4 ميجابايت PSRAM

الاستخدامات

• كاميرات أمان وأجراس أبواب في إضاءة ضعيفة (بمساعدة الفلاش)
• مصايد كاميرا تعمل بالبطارية ومُفعّلة بالحركة
• مشاريع رفع صور/فيديو عبر واي فاي مع نسخ احتياطي على SD

المواصفات الفنية

• جهد التشغيل: 3.3/5 فولت
• استهلاك الطاقة: ~180 مللي أمبير (الفلاش مطفي)، ~310 مللي أمبير (الفلاش شغال)
• حجم البورد: 27×40.5×4.5 مم

المواصفات مأخوذة من داتاشيت HandsOnTec لموديول ESP32-CAM. وبما إنه مفيهوش منفذ USB مدمج، برمجته محتاجة محول USB-لتسلسلي خارجي من نوع FTDI متوصل ببنات UART، زي باقي بوردات عائلة ESP32-CAM.
