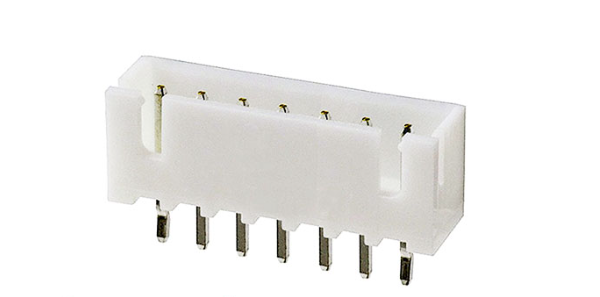

Data Terminal 7 Pin 2.54mm JST XH Male

Data Terminal 7 Pin 2.54mm JST XH Male

This is a 7-pin JST XH male connector header, 2.54mm pitch, a wire-to-board connector widely used for internal wiring harnesses in consumer electronics.

How It Works

Its 7 pins mate with a matching JST XH-series crimped female housing on a wire harness, providing a secure, polarized connection that (unlike a generic pin header) is specifically keyed so the housing can only be inserted in the correct orientation, preventing a reversed-polarity connection. The JST XH series at 2.54mm pitch is one of the most common board-to-wire connector standards in consumer electronics, battery packs, and hobbyist electronics.

Key Features

• Pins: 7
• Pitch: 2.54mm
• Series: JST XH

Typical Applications

• Internal wiring harness connections
• Battery pack and power connector wiring
• Sensor and module cable connections

Specifications

• Pins: 7
• Pitch: 2.54mm
• Series: JST XH

Always match the exact pitch and series when sourcing a mating female housing — a JST XH housing will not fit a different pitch or series connector even with the same pin count. Browse our full range of pin headers and connectors.

Data Terminal 7 Pin 2.54mm JST XH Male

ده هيدر كونيكتور ذكر JST XH بـ7 رجل، بيتش 2.54mm، كونيكتور سلك-لبورد بيستخدم بكثرة لضفائر أسلاك داخلية في إلكترونيات استهلاكية.

إزاي شغال

أرجلها الـ7 بتترّكب مع هيوزنج أنثى مكبوس من سلسلة JST XH مطابقة على ضفيرة سلك، بتوفر توصيلة آمنة ومحددة القطبية (عكس هيدر أرجل عام) بحيث الهيوزنج مايقدرش يترّكب غير بالاتجاه الصح، وده بيمنع توصيلة عكس القطبية. سلسلة JST XH ببيتش 2.54mm من أكتر معايير كونيكتور بورد-لسلك شيوعًا في إلكترونيات استهلاكية وحزم بطارية وإلكترونيات هواية.

المواصفات الأساسية

• الأرجل: 7
• البيتش: 2.54mm
• السلسلة: JST XH

الاستخدامات

• توصيلات ضفيرة أسلاك داخلية
• توصيل حزمة بطارية وكونيكتور طاقة
• توصيلات كابل حساس وموديول

المواصفات الفنية

• الأرجل: 7
• البيتش: 2.54mm
• السلسلة: JST XH

طابق دايمًا البيتش والسلسلة بالظبط لما تدور على هيوزنج أنثى مطابق — هيوزنج JST XH مش هيتركب على كونيكتور بيتش أو سلسلة مختلفة حتى بنفس عدد الأرجل. تصفح باقي هيدرات الأرجل والكونيكتورات المتوفرة عندنا.
