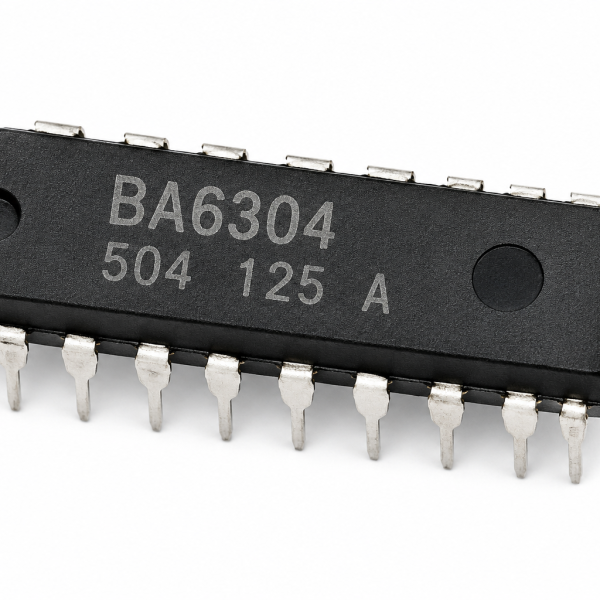

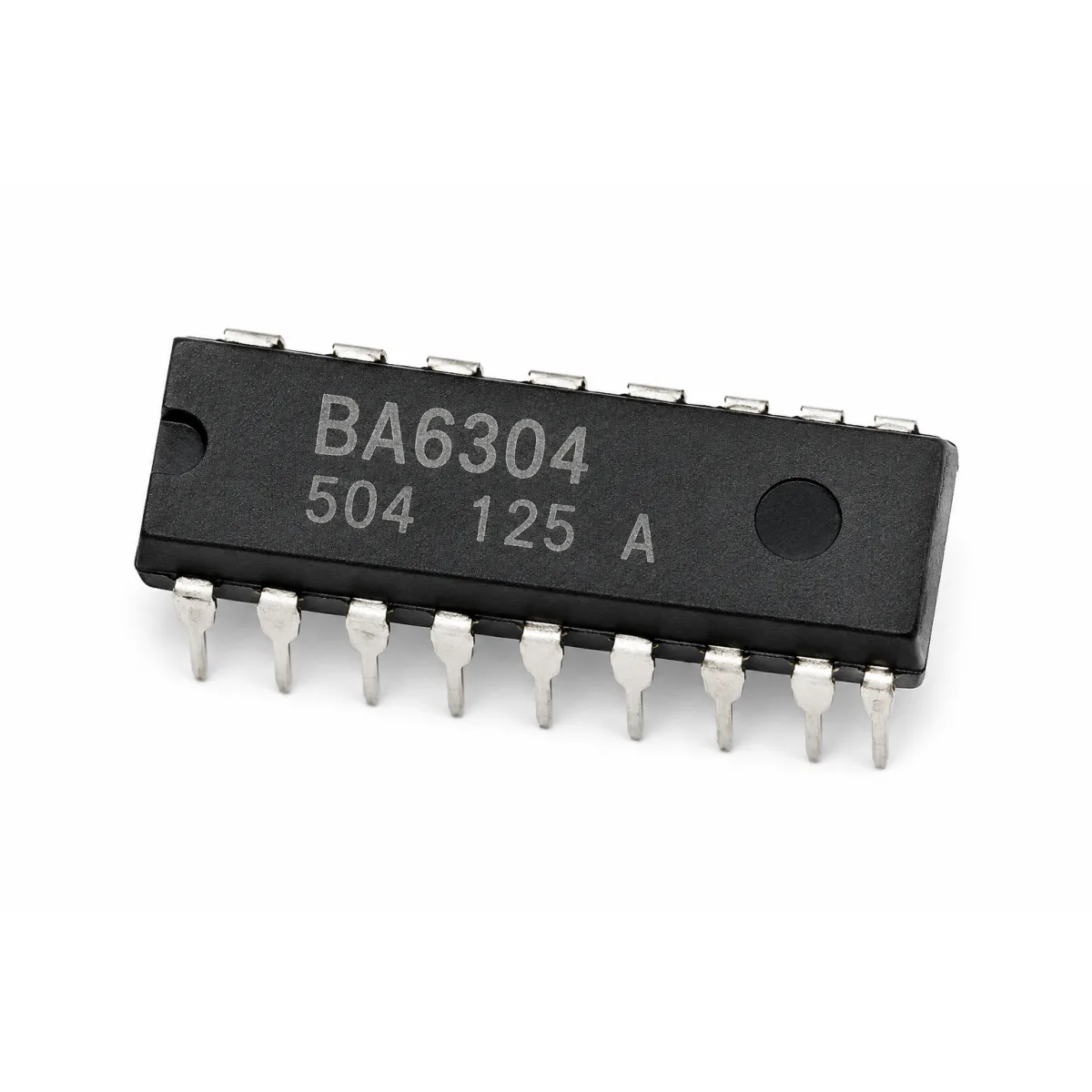

BA6304 FG System Speed Servo Controller IC

BA6304 FG System Speed Servo Controller IC (Rohm)

The BA6304 (Rohm) is an FG (frequency generator) system speed servo controller IC, regulating motor rotational speed by comparing a frequency-generator feedback signal against a reference.

BA6304 – How It Works

It monitors a frequency signal generated by a small magnetic sensor tracking the motor’s actual rotational speed (the “FG” signal), compares that frequency against an internal reference, and adjusts the motor drive current in a closed feedback loop to maintain precise, constant rotational speed regardless of load variations.

Precise, constant tape speed is essential for correct audio pitch in cassette playback and stable video sync in VCR operation — a failed FG servo controller like this one is a classic cause of “wow and flutter” or picture instability.

Key Features

• FG (frequency generator) closed-loop speed control
• Precise constant-speed motor regulation
• Common in cassette/VCR capstan motor systems

Typical Applications

• Cassette deck capstan motor speed regulation
• VCR drum/capstan motor speed control
• Precision constant-speed motor applications

Datasheet Specifications

• Function: FG closed-loop speed servo controller
• Application: Precision constant-speed motor control
• Manufacturer: Rohm

For more background, see servo control systems: reference. Browse our full range of ICs and microcontrollers.

BA6304 FG System Speed Servo Controller IC (Rohm)

دائرة BA6304 (روم) متحكم سيرفو سرعة نظام FG (مولد تردد)، بتنظم سرعة دوران موتور عن طريق مقارنة إشارة تغذية راجعة من مولد تردد بمرجع.

BA6304 – إزاي شغالة

بتراقب إشارة تردد مولدة من حساس مغناطيسي صغير بيتابع سرعة دوران الموتور الفعلية (إشارة “FG”)، وبتقارن التردد ده بمرجع داخلي، وبتعدل تيار تشغيل الموتور في حلقة تغذية راجعة مغلقة عشان تحافظ على سرعة دوران دقيقة وثابتة بغض النظر عن تغيرات الحمل.

سرعة شريط دقيقة وثابتة أساسية لنبرة صوت صحيحة في تشغيل كاسيت وتزامن فيديو ثابت في تشغيل فيديو — متحكم سيرفو FG معطل زي ده سبب كلاسيكي لـ”wow and flutter” أو عدم استقرار صورة.

المواصفات الأساسية

• تحكم سرعة حلقة مغلقة FG (مولد تردد)
• تنظيم موتور سرعة ثابتة دقيقة
• شائعة في أنظمة موتور كابستان كاسيت/فيديو

الاستخدامات

• تنظيم سرعة موتور كابستان ديك كاسيت
• تحكم سرعة موتور درام/كابستان فيديو
• تطبيقات موتور سرعة ثابتة دقيقة

المواصفات الفنية

• الوظيفة: متحكم سيرفو سرعة حلقة مغلقة FG
• التطبيق: تحكم موتور سرعة ثابتة دقيقة
• الشركة المصنعة: روم

لمزيد من التفاصيل التقنية راجع أنظمة تحكم سيرفو على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
