BA6124 LED DISPLAY DRIVER 5-SEG BARGRAPH 9 Pin SIP

BA6124 LED Display Driver 5-Segment Bargraph, 9-Pin SIP

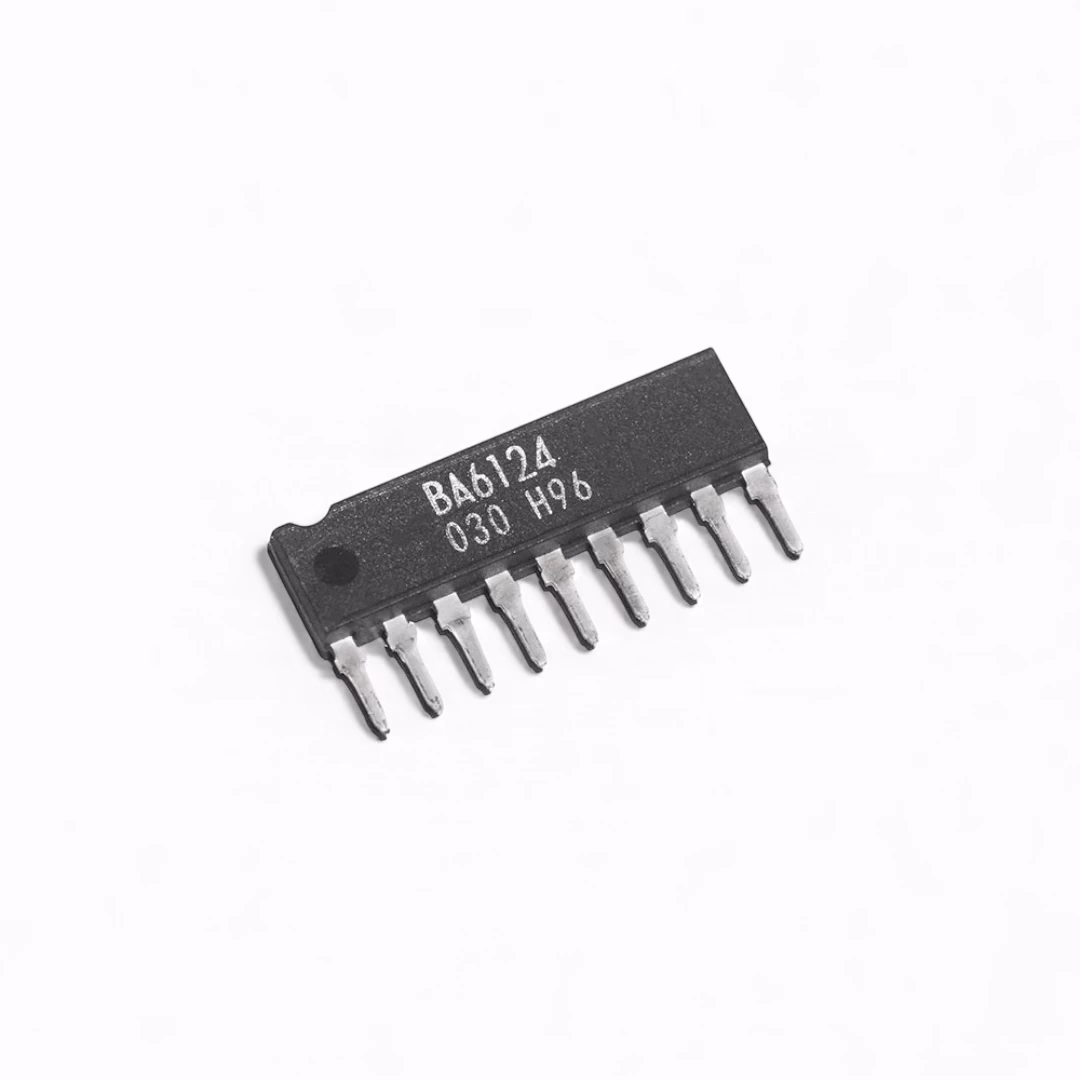

The BA6124 (Rohm) is a 5-segment LED bargraph display driver IC in a 9-pin SIP package, converting an analog input voltage into a proportional number of lit LED segments for a simple visual level meter.

BA6124 LED bargraph driver – How It Works

It contains an internal chain of comparators, each set to trigger at a different reference voltage threshold, so as the analog input voltage rises, progressively more of its 5 LED segment outputs turn on — producing a simple bargraph level display (like a VU meter or battery/signal-strength indicator) without needing an external microcontroller or ADC to drive the display.

Its self-contained comparator design makes it a genuinely simple way to add a level indicator to a project without writing any code — just feed it the analog voltage to be measured.

Key Features

• 5-segment LED bargraph driver
• Internal comparator chain, no MCU/ADC needed
• 9-pin SIP package

Typical Applications

• Audio VU meters and signal-level indicators
• Battery charge level display circuits
• Simple analog level bargraph displays

Specifications

• Segments: 5
• Function: Analog-to-bargraph LED driver
• Package: 9-pin SIP

For more background, see bargraph display technology: reference. Browse our full range of LEDs and lighting.

BA6124 LED Display Driver 5-Segment Bargraph, 9-Pin SIP

دائرة BA6124 (روم) شريحة درايفر شاشة LED بارجراف 5 قطاعات في تغليفة SIP بـ9 أرجل، بتحول جهد دخل أنالوج لعدد متناسب من قطاعات LED مضيئة لعداد مستوى بصري بسيط.

BA6124 LED bargraph driver – إزاي شغالة

فيها سلسلة داخلية من مقارنات، كل واحدة معدلة عشان تنطلق عند عتبة جهد مرجعي مختلف، فمع ارتفاع جهد الدخل الأنالوج، عدد أكتر تدريجيًا من خروج قطاعات LED الخمسة بتضيء — بينتج شاشة مستوى بارجراف بسيطة (زي عداد VU أو مؤشر بطارية/قوة إشارة) من غير الحاجة لمتحكم دقيق أو ADC خارجي لتشغيل الشاشة.

تصميمها المقارن ذاتي الاحتواء بيخليها طريقة بسيطة فعلًا لإضافة مؤشر مستوى لمشروع من غير كتابة أي كود — بس غذّيها بجهد الأنالوج المراد قياسه.

المواصفات الأساسية

• درايفر بارجراف LED 5 قطاعات
• سلسلة مقارنات داخلية، مش محتاجة MCU/ADC
• تغليفة SIP بـ9 أرجل

الاستخدامات

• عدادات VU صوت ومؤشرات مستوى إشارة
• دوائر شاشة مستوى شحن بطارية
• شاشات بارجراف مستوى أنالوج بسيطة

المواصفات الفنية

• القطاعات: 5
• الوظيفة: درايفر LED أنالوج-إلى-بارجراف
• التغليف: SIP بـ9 أرجل

لمزيد من التفاصيل التقنية راجع تقنية شاشة البارجراف على ويكيبيديا، وتصفح باقي إضاءات وLED المتوفرة عندنا.
