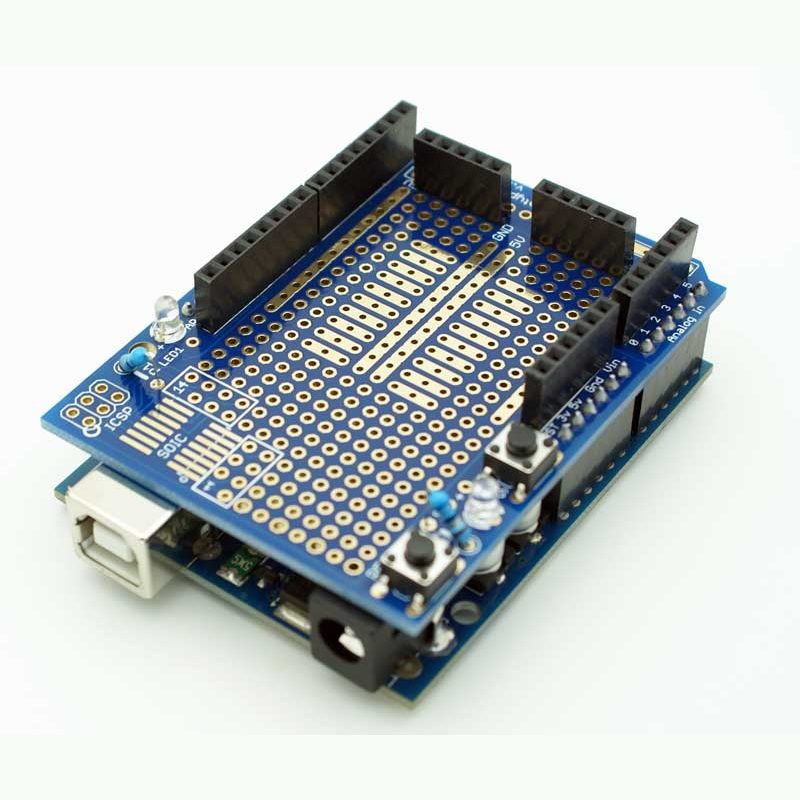

Arduino UNO Prototyping Shield

Arduino Uno Prototyping Shield

The Arduino Uno Prototyping Shield is the plain perfboard option for anyone who has outgrown breadboard wiring for a specific circuit but doesn’t want to design a custom PCB — it keeps the Uno’s exact shield footprint so it stacks with other shields normally.

Uno Prototyping Shield – Core Specs

Every Uno digital and analog pin is broken out to a matching row of solder pads in the same physical position as the header underneath, so jumper wires or direct solder connections can bridge a custom circuit to the Uno’s I/O without any adapter. Because the layout is unpowered perfboard rather than a pre-wired breadboard, there’s no risk of a stray breadboard connection working loose in a finished, vibration-prone project — everything that’s soldered stays soldered.

Key Features

• Solderable perfboard area, standard 0.1″ pitch
• Matches Uno’s exact shield footprint and pin mapping
• Stackable with other Uno-compatible shields
• No pre-wired traces — fully custom layout

Typical Applications

• Moving a proven breadboard circuit to a permanent build
• Adding a custom sensor interface circuit to an Uno stack
• Small custom relay, transistor, or op-amp circuits

Specifications

• Hole pitch: standard 0.1 inch (2.54mm)
• Compatible with: Arduino Uno R3 shield stack
• Material: fiberglass perfboard (typical)

Shield footprint and pin mapping are sourced from Arduino’s official UNO Rev3 documentation. Because there are no pre-etched traces, plan the circuit layout on paper first — unlike a breadboard, a soldered mistake takes a desoldering iron to correct rather than a quick unplug and rewire.

Because the pad layout mirrors the Uno’s header exactly, a HAT-style shield swap between a breadboard prototype and this permanent version needs no rewiring of the jumpers that connect back to the Uno itself once the design has been proven and is ready to be made permanent.

Looking for more boards? Browse our full range of development boards.

شيلد التجريب بتاع أردوينو Uno

شيلد Arduino Uno للتجريب هو خيار الـperfboard البسيط لمين كبر مشروعه عن توصيلات البريدبورد لدائرة معينة بس مش عايز يصمم PCB مخصص — وبيحافظ على نفس مقاس شيلد الـUno بالظبط عشان يركب فوق شيلدز تانية عادي.

شيلد التجريب لـUno – المواصفات الأساسية

كل بن رقمي وأنالوج في الـUno متاح في صف نقاط لحام مطابق في نفس الموقع الفيزيائي بتاع الهيدر اللي تحته، فأسلاك التوصيل أو اللحام المباشر يقدروا يوصلوا دائرة مخصصة ببنات الـUno من غير أي محول. وبما إن التصميم perfboard غير مغذى مش بريدبورد جاهز التوصيلات، مفيش خطر إن توصيلة بريدبورد تفلت في مشروع نهائي فيه اهتزازات — أي حاجة اتلحمت بتفضل ملحومة.

المواصفات الأساسية

• مساحة لحام perfboard، تباعد قياسي 0.1 بوصة
• مطابق تمامًا لمقاس وتوزيع بنات شيلد الـUno
• قابل للتركيب فوق شيلدز تانية متوافقة مع Uno
• من غير مسارات مسبقة — تصميم مخصص بالكامل

الاستخدامات

• نقل دائرة بريدبورد مثبتة لمشروع دائم
• إضافة دائرة واجهة حساس مخصصة لتجميعة Uno
• دوائر ريلاي أو ترانزستور أو مضخم عمليات صغيرة مخصصة

المواصفات الفنية

• تباعد الثقوب: قياسي 0.1 بوصة (2.54 مم)
• متوافق مع: تجميعة شيلدز Arduino Uno R3
• الخامة: perfboard فايبر جلاس (الشائع)

مقاس الشيلد وتوزيع البنات مأخوذين من التوثيق الرسمي لأردوينو UNO Rev3. وبما إن مفيش مسارات محفورة مسبقًا، خطط لتصميم الدائرة على ورقة الأول — عكس البريدبورد، غلطة اللحام محتاجة كاوية لحام لتصحيحها مش مجرد فك سلك.
