75154

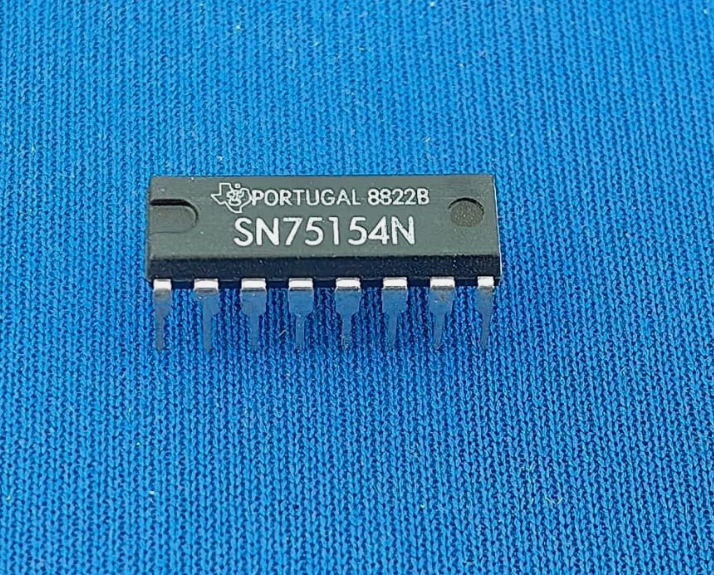

75154 Quadruple Differential Line Receiver (Second Listing)

The 75154 is a quadruple differential line receiver IC, functionally equivalent to the 75154PC also in this catalog, designed to receive EIA/TIA-232-E (RS-232) standard serial signals.

75154 receiver – How It Works

Like the 75154PC, each of its four independent receiver channels converts an incoming RS-232-level signal into a clean TTL-compatible logic level, with built-in hysteresis for noise immunity and an adjustable input threshold — a standard building block for RS-232 serial interface circuits.

Being the same core function as the 75154PC also in this catalog, treat it as fully interchangeable when sourcing a replacement for RS-232 receiver circuits.

Key Features

• 4 independent RS-232 line receiver channels
• Built-in hysteresis for noise immunity
• Single 5V (or optional 12V) supply operation

Typical Applications

• RS-232 serial interface receiver circuits
• Terminal and modem interfacing
• Vintage data communication equipment repair

Datasheet Specifications

• Channels: 4 independent line receivers
• Interface Standard: EIA/TIA-232-E (RS-232)
• Package: DIP

For more background, see the RS-232 serial communication standard: reference. Browse our full range of ICs and microcontrollers.

75154 Quadruple Differential Line Receiver (Second Listing)

دائرة 75154 مستقبل خط تفاضلي رباعي، مكافئة وظيفيًا لـ75154PC الموجودة كمان في الكتالوج، مصممة تستقبل إشارات تسلسلية معيار EIA/TIA-232-E (RS-232).

75154 receiver – إزاي شغالة

زي 75154PC، كل واحدة من قنواتها الأربعة المستقبلة المستقلة بتحول إشارة مستوى RS-232 الداخلة لمستوى منطق نظيف متوافق مع TTL، ومعاها هيستيريسيس مدمج لمناعة الضجيج وعتبة دخل قابلة للتعديل — لبنة بناء قياسية لدوائر واجهة تسلسلية RS-232.

بكونها نفس الوظيفة الأساسية زي 75154PC الموجودة كمان في الكتالوج، تعامل معاها كقابلة للتبديل بالكامل لما بتوفر بديل لدوائر مستقبل RS-232.

المواصفات الأساسية

• 4 قنوات مستقبل خط RS-232 مستقلة
• هيستيريسيس مدمج لمناعة الضجيج
• تشغيل بمصدر 5 فولت واحد (أو 12 فولت اختياري)

الاستخدامات

• دوائر مستقبل واجهة تسلسلية RS-232
• توصيل تيرمينال ومودم
• صيانة معدات اتصال بيانات قديمة

المواصفات الفنية

• القنوات: 4 مستقبلات خط مستقلة
• معيار الواجهة: EIA/TIA-232-E (RS-232)
• التغليف: DIP

لمزيد من التفاصيل التقنية راجع معيار الاتصال التسلسلي RS-232 على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
