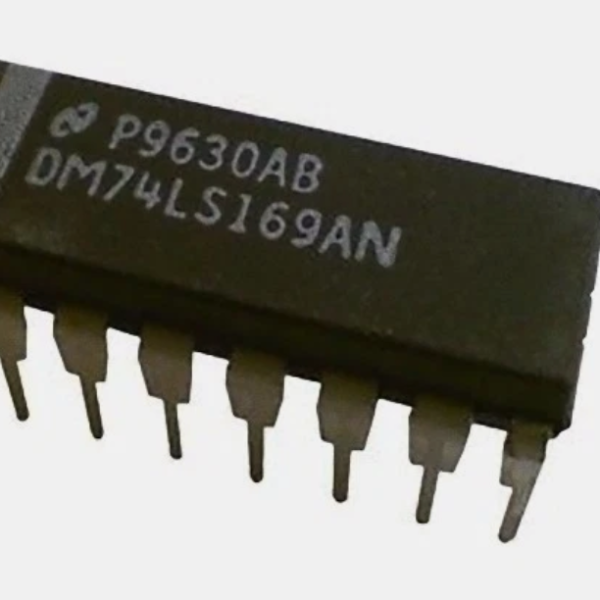

74169 Synchronous 4-Bit Up/Down Binary Counter

The 74169 is a synchronous 4-bit up/down binary counter IC, using a single up/down control input to select counting direction rather than the separate clock pins found on the 74193 also in this catalog.

74169 – How It Works

All four output bits change synchronously on the rising clock edge, with the up/down control input determining whether the count increments or decrements, and a count-enable input allowing the counter to be paused without disrupting the current count value — a slightly different control scheme than the 74193 for the same fundamental up/down counting function.

Its single up/down control pin (versus the 74193’s separate up and down clock inputs also in this catalog) simplifies control logic in designs where a single direction signal is more convenient than two separate clock lines.

Key Features

• Synchronous 4-bit up/down counting
• Single up/down direction control input
• Count-enable for pausing without disruption

Typical Applications

• Digital counting and frequency division applications
• Position tracking and control circuits
• Classic microprocessor peripheral counting

Datasheet Specifications

• Count Range: 0–15 (4-bit binary)
• Direction Control: Single up/down input
• Package: 16-pin DIP

For more background, see digital counter circuits: reference. Browse our full range of ICs and microcontrollers.

74169 Synchronous 4-Bit Up/Down Binary Counter

دائرة 74169 عداد ثنائي 4 بت متزامن لأعلى/لأسفل، بتستخدم مدخل تحكم لأعلى/لأسفل واحد لاختيار اتجاه العد بدل أرجل الساعة المنفصلة الموجودة في 74193 الموجودة كمان في الكتالوج.

74169 – إزاي شغالة

كل الأربع بتات خرج بتتغير بشكل متزامن على حافة الساعة الصاعدة، ومدخل تحكم لأعلى/لأسفل بيحدد لو العد بيزيد أو بينقص، ومدخل تفعيل عد بيسمح بإيقاف العداد مؤقتًا من غير ما يخرب قيمة العد الحالية — مخطط تحكم مختلف شوية عن 74193 لنفس وظيفة العد لأعلى/لأسفل الأساسية.

رجل تحكمها لأعلى/لأسفل الواحدة (مقابل مداخل ساعة لأعلى ولأسفل منفصلة لـ74193 الموجودة كمان في الكتالوج) بتبسط منطق التحكم في تصميمات حيث إشارة اتجاه واحدة أريح من خطي ساعة منفصلين.

المواصفات الأساسية

• عد ثنائي 4 بت متزامن لأعلى/لأسفل
• مدخل تحكم اتجاه لأعلى/لأسفل واحد
• تفعيل عد للإيقاف المؤقت من غير خراب

الاستخدامات

• تطبيقات عد رقمي وتقسيم تردد
• دوائر تتبع موضع وتحكم
• عد أجهزة طرفية معالج دقيق كلاسيكي

المواصفات الفنية

• نطاق العد: 0-15 (ثنائي 4 بت)
• تحكم الاتجاه: مدخل لأعلى/لأسفل واحد
• التغليف: DIP بـ16 رجل

لمزيد من التفاصيل التقنية راجع دوائر العداد الرقمي على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
