74147

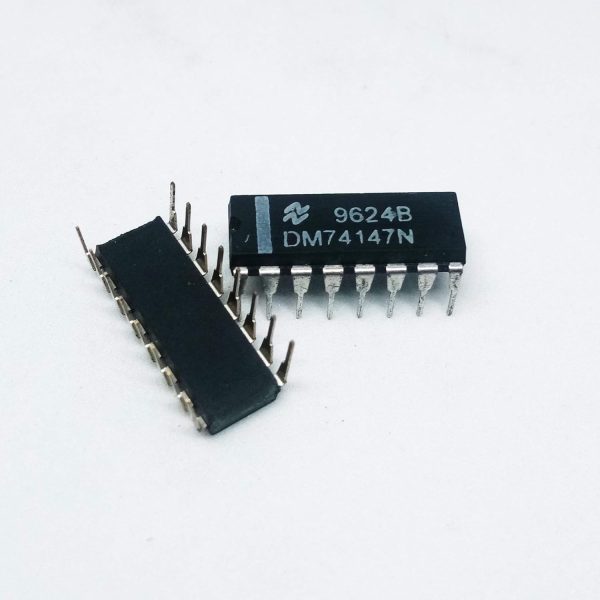

74147 10-to-4 Line Priority Encoder

The 74147 is a 10-to-4 line priority encoder IC, converting an active-low decimal input (one of ten lines) into a 4-bit BCD binary code, with priority logic for handling multiple simultaneous inputs.

74147 – How It Works

Unlike a decoder (which does the opposite operation), it performs the reverse function of the 74145 also in this catalog — if more than one input is active simultaneously, its priority logic outputs the code for whichever active input has the highest numerical value, ignoring lower-priority active inputs, making it a standard building block for keypad and switch-matrix encoding.

It performs the exact inverse operation of the 74145 decoder also in this catalog — while the 74145 converts BCD to one-of-ten, this chip converts one-of-ten (or multiple) back into a BCD code.

Key Features

• 10-to-4 line priority encoding
• Handles multiple simultaneous active inputs
• Standard keypad/matrix encoding building block

Typical Applications

• Keypad and switch matrix encoding circuits
• Priority interrupt encoding logic
• BCD keypad interface designs

Datasheet Specifications

• Encoding: 10-to-4 line, priority-based
• Input Type: Active-low decimal
• Package: 16-pin DIP

For more background, see priority encoder circuits: reference. Browse our full range of ICs and microcontrollers.

74147 10-to-4 Line Priority Encoder

دائرة 74147 مُرمِّز أولوية 10-إلى-4 خط، بتحول دخل عشري نشط-منخفض (واحد من 10 خطوط) لكود ثنائي BCD 4 بت، بمنطق أولوية للتعامل مع مداخل متزامنة متعددة.

74147 – إزاي شغالة

عكس فك تشفير (اللي بيعمل العملية المعاكسة)، بتنفذ الوظيفة العكسية لـ74145 الموجودة كمان في الكتالوج — لو أكتر من دخل نشط في نفس الوقت، منطق الأولوية بتاعتها بيطلع كود أنهي دخل نشط بأعلى قيمة رقمية، وبيتجاهل مداخل نشطة أقل أولوية، وده بيخليها لبنة بناء قياسية لترميز لوحة مفاتيح ومصفوفة سويتش.

بتنفذ العملية المعاكسة بالظبط لفك تشفير 74145 الموجودة كمان في الكتالوج — بينما 74145 بتحول BCD لواحد-من-عشرة، الشريحة دي بتحول واحد-من-عشرة (أو متعدد) تاني لكود BCD.

المواصفات الأساسية

• ترميز أولوية 10-إلى-4 خط
• بتتعامل مع مداخل نشطة متزامنة متعددة
• لبنة بناء ترميز لوحة مفاتيح/مصفوفة قياسية

الاستخدامات

• دوائر ترميز لوحة مفاتيح ومصفوفة سويتش
• منطق ترميز مقاطعة بأولوية
• تصميمات واجهة لوحة مفاتيح BCD

المواصفات الفنية

• الترميز: 10-إلى-4 خط، على أساس أولوية
• نوع الدخل: عشري نشط-منخفض
• التغليف: DIP بـ16 رجل

لمزيد من التفاصيل التقنية راجع دائرة مُرمِّز الأولوية على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
