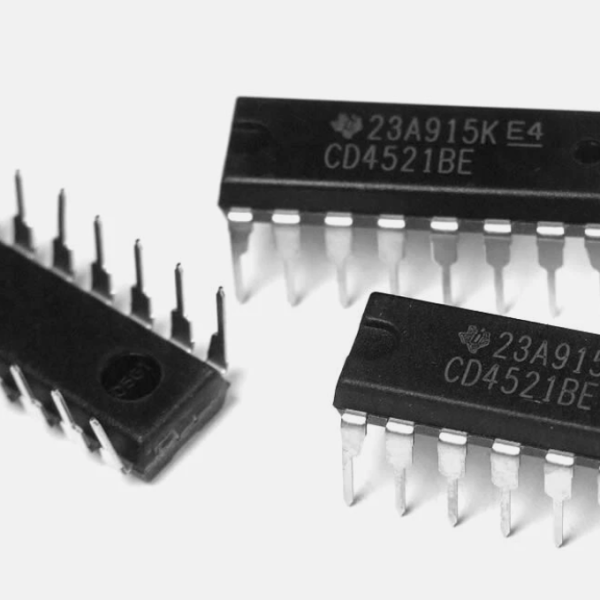

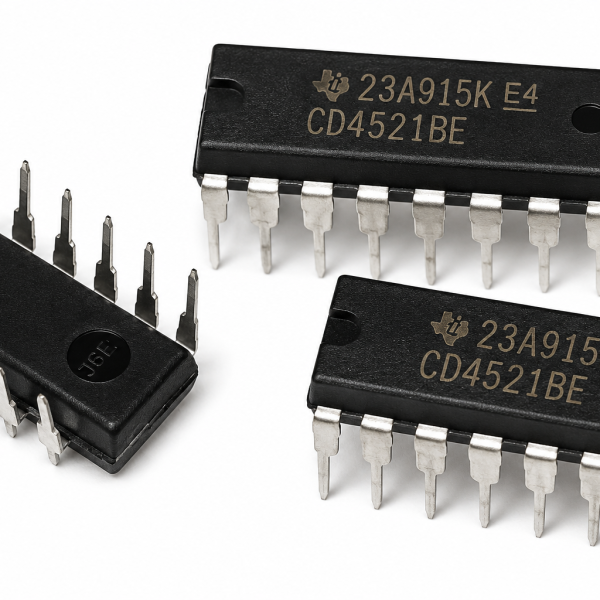

4521 24-Stage Frequency Divider (CMOS)

The 4521 is a 24-stage frequency divider IC in the CMOS 4000-series family, dividing an input clock frequency by up to 2^24 through a chain of internal binary divider stages.

4521 – How It Works

Its internal chain of 24 cascaded divide-by-2 stages lets a designer tap off any intermediate division ratio needed, commonly used to divide a high-frequency crystal oscillator (like the 32.768kHz crystal also in this catalog) down to a much lower frequency for precise long-interval timing applications.

It’s commonly paired with the 32.768kHz crystal also in this catalog to build precise long-interval timers (from seconds up to hours or more) without needing a microcontroller — a classic low-power CMOS timing solution.

Key Features

• 24 cascaded divide-by-2 stages
• Access to multiple intermediate division ratios
• Suited for long-interval precision timing

Typical Applications

• Precision long-interval timer circuits
• Real-time clock frequency division from crystal oscillators
• Low-frequency clock generation for timing applications

Datasheet Specifications

• Divider Stages: 24 (divide-by-2 each)
• Max Division Ratio: 2^24
• Logic Family: CMOS 4000-series

For more background, see frequency divider circuit theory: reference. Browse our full range of ICs and microcontrollers.

4521 24-Stage Frequency Divider (CMOS)

دائرة 4521 مقسم تردد 24 مرحلة في عائلة CMOS سلسلة 4000، بتقسم تردد ساعة دخل لغاية 2^24 عبر سلسلة مراحل مقسم ثنائي داخلية.

4521 – إزاي شغالة

سلسلتها الداخلية من 24 مرحلة قسمة-على-2 متتالية بتسمح لمصمم يستخرج أي نسبة قسمة وسيطة محتاجها، بتستخدم بكثرة لتقسيم مذبذب كريستال عالي التردد (زي كريستال 32.768 كيلوهرتز الموجود كمان في الكتالوج) لتردد أقل بكتير لتطبيقات توقيت فاصل زمني طويل دقيق.

عادة بتتقرن مع كريستال 32.768 كيلوهرتز الموجود كمان في الكتالوج عشان تبني مؤقتات فاصل زمني طويل دقيقة (من ثواني لغاية ساعات أو أكتر) من غير الحاجة لمتحكم دقيق — حل توقيت CMOS منخفض القدرة كلاسيكي.

المواصفات الأساسية

• 24 مرحلة قسمة-على-2 متتالية
• وصول لنسب قسمة وسيطة متعددة
• مناسبة لتوقيت فاصل زمني طويل دقيق

الاستخدامات

• دوائر مؤقت فاصل زمني طويل دقيق
• تقسيم تردد ساعة وقت حقيقي من مذبذبات كريستال
• توليد ساعة منخفضة التردد لتطبيقات توقيت

المواصفات الفنية

• مراحل المقسم: 24 (قسمة-على-2 لكل واحدة)
• أقصى نسبة قسمة: 2^24
• عائلة المنطق: CMOS سلسلة 4000

لمزيد من التفاصيل التقنية راجع نظرية دائرة مقسم التردد على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
