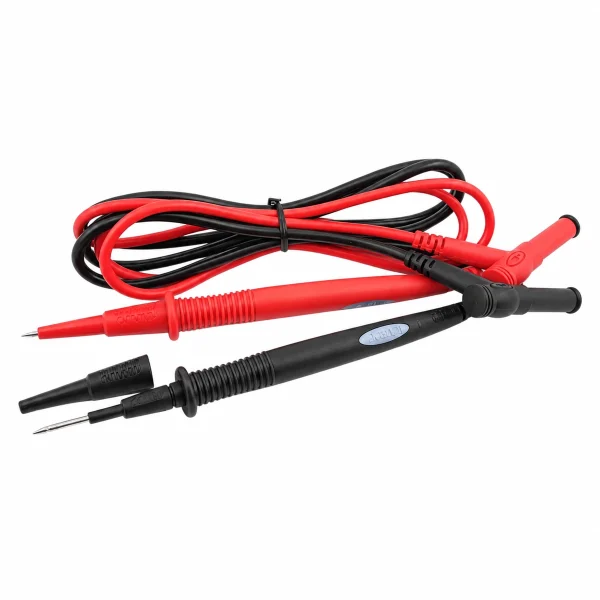

UNI-T UT-L26 Test Probe

UT-L26 test probe

The UT-L26 test probe from UNI-T is a higher-current-rated general-type probe pair, built for multimeters and clamp meters that need to handle up to 20A of test current safely.

How It Works

Each probe uses UL-rated 16AWG wire with double insulation and a removable cover over a 900mm lead, terminating in a 136mm probe tip/body assembly with a 15.7mm tip and an angle connector. The CAT III 1000V/CAT IV 600V, 20A rating is higher than the general-purpose UT-L20, making the UT-L26 the better choice when testing circuits that may carry higher current, such as service-panel or industrial measurement points.

Key Features

• Current rating: 20A
• Safety rating: CAT III 1000V / CAT IV 600V
• UL 16AWG double-insulated wire with removable cover
• Lead length: 900mm | Tip/body length: 136mm | Tip length: 15.7mm
• Angle connector, CE certified

Typical Applications

• Higher-current multimeter and clamp meter testing
• Service panel and industrial electrical measurement
• Replacing worn leads on CAT III/IV-rated instruments

Specifications

Current rating: 20A | Safety rating: CAT III 1000V / CAT IV 600V | Wire: UL 16AWG, double insulated | Lead length: 900mm | Tip/body length: 136mm | Connector: angle type

Getting Accurate Readings

Before taking any measurement, confirm the test leads sit in the correct input jacks for the function selected, because leaving a lead in the current jack while measuring voltage is the single most common way a meter’s internal fuse gets blown. Start on the highest range when the expected value is unknown, then step down until the display shows useful resolution.

Keep the probe tips clean and check the leads for cracked insulation regularly, since a damaged lead is both a safety risk and a source of unstable readings. Replace the battery as soon as the low-battery indicator appears, because a weak cell can quietly skew resistance and continuity results well before the meter shuts down completely.

Reference: UNI-T UT-L26 product specifications | More UNI-T Measuring Instruments

UT-L26 test probe

مسبار UT-L26 test probe من UNI-T زوج مسابير عام بتصنيف تيار أعلى، مصمم للملتيميترات وأجهزة الكلامب ميتر اللي محتاجة تتحمل تيار اختبار حتى 20 أمبير بأمان.

إزاي شغالة

كل مسبار بيستخدم سلك UL بمقاس 16AWG مزدوج العزل مع غطاء قابل للإزالة على سلك طوله 900 مم، بينتهي بطرف/جسم مسبار طوله 136 مم وطرف 15.7 مم وموصل بزاوية. تصنيف CAT III 1000V/CAT IV 600V وتيار 20 أمبير أعلى من المسبار العام UT-L20، وده بيخلي UT-L26 الاختيار الأفضل لاختبار الدوائر اللي ممكن تحمل تيار أعلى، زي نقاط قياس لوحة الخدمة أو الصناعية.

المواصفات الأساسية

• تصنيف التيار: 20 أمبير
• تصنيف الأمان: CAT III 1000V / CAT IV 600V
• سلك UL 16AWG مزدوج العزل بغطاء قابل للإزالة
• طول السلك: 900 مم | طول الطرف/الجسم: 136 مم | طول الطرف: 15.7 مم
• موصل بزاوية، معتمد CE

الاستخدامات

• اختبار الملتيميتر والكلامب ميتر بتيار أعلى
• القياس الكهربائي للوحات الخدمة والصناعية
• استبدال الأسلاك المتآكلة على أجهزة بتصنيف CAT III/IV

المواصفات الفنية

تصنيف التيار: 20 أمبير | تصنيف الأمان: CAT III 1000V / CAT IV 600V | السلك: UL 16AWG مزدوج العزل | طول السلك: 900 مم | طول الطرف/الجسم: 136 مم | الموصل: زاوية

إزاي تاخد قراءات دقيقة

قبل أي قياس، اتأكد إن أسلاك الاختبار متركبة في المقابس الصح للوظيفة المختارة، لأن سيبان سلك في مقبس التيار وانت بتقيس فولت أشهر سبب لحرق الفيوز الداخلي بتاع الجهاز. ابدأ بأعلى مدى لما القيمة المتوقعة مجهولة، وبعدين انزل بالتدريج لحد ما الشاشة تدي دقة مفيدة.

خلي أطراف المسبار نضيفة وافحص الأسلاك من أي تشقق في العزل بانتظام، لأن سلك تالف خطر أمان ومصدر لقراءات غير مستقرة. غير البطارية أول ما مؤشر البطارية الضعيفة يظهر، لأن بطارية ضعيفة ممكن تحرف قراءات المقاومة والاستمرارية من غير ما تحس.
