MJE13009

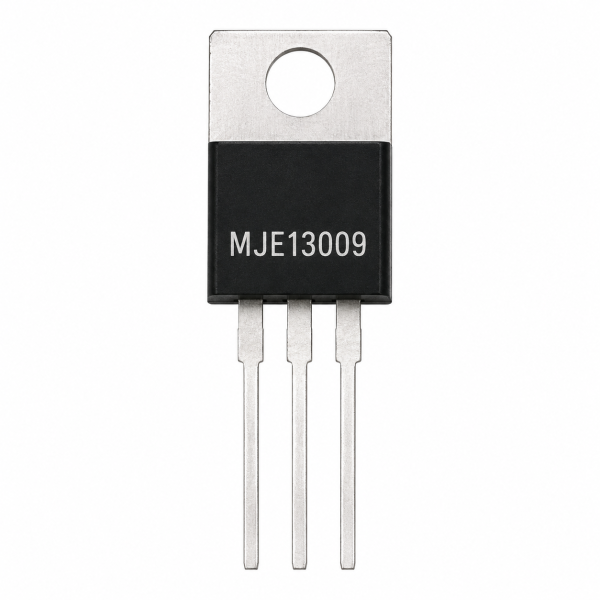

MJE13009 transistor

The MJE13009 transistor is a triple-diffused NPN switching transistor rated 700V VCBO / 12A, engineered for fast fall time in high-voltage, high-speed inductive switching circuits.

How It Works

The MJE13009 transistor is specifically optimized for fast turn-off (fall time as low as 0.7µs at 8A) in circuits that switch an inductive load — like a transformer primary or deflection yoke — where a slow-clearing transistor wastes power and generates excess heat during every switching cycle. Combined with its high 700V collector-base rating and 12A current handling, this makes it a strong fit for 115V/220V switch-mode power supplies, inverters, motor controls, and solenoid/relay drivers that need to switch quickly and efficiently at mains-derived voltages.

Key Features

• NPN triple-diffused switching transistor
• 700V VCBO, 400V VCEO, 12A collector current
• Fast fall time (~0.7µs)
• TO-220 package

Typical Applications

• 115V/220V switch-mode power supplies
• Inverters and motor controls
• Solenoid and relay drivers
• Deflection circuit switching

Specifications

See Key Features above for rated voltage, current, and package. Housed in a standard through-hole package with a mounting/lead configuration typical of its family, suited for common breadboard and PCB prototyping.

Reference: Switch-mode power supplies (Wikipedia) — browse more transistors, triacs & thyristors at Electrolik.

شريحة MJE13009 transistor

ترانزستور MJE13009 transistor NPN تبديل من نوع triple-diffused، مقيّم 700 فولت VCBO / 12 أمبير، مصمم هندسيًا لزمن هبوط سريع في دوائر تبديل حثية عالية الفولت والسرعة.

إزاي شغالة

شريحة MJE13009 transistor محسّنة خصيصًا لإيقاف سريع (زمن هبوط لحد 0.7 ميكروثانية عند 8 أمبير) في دوائر بتبدّل حمل حثي — زي أولية محول أو ملف انحراف — اللي فيها ترانزستور بطيء التفريغ بيضيع طاقة ويولّد حرارة زيادة في كل دورة تبديل. مع تقييمها العالي 700 فولت كوليكتور-قاعدة وتحمل 12 أمبير، ده بيخليها مناسبة قوية لمصادر تغذية سويتشينج 115/220 فولت، والمحولات، والتحكم بالموتور، ودرايفرات السولينويد/الريلاي اللي محتاجة تبدّل بسرعة وكفاءة على فولتات مشتقة من الكهرباء الرئيسية.

المواصفات الأساسية

• ترانزستور تبديل NPN من نوع triple-diffused
• فولت VCBO 700، VCEO 400، تيار كوليكتور 12 أمبير
• زمن هبوط سريع (~0.7 ميكروثانية)
• باكدج TO-220

الاستخدامات

• مصادر تغذية سويتشينج 115/220 فولت
• المحولات والتحكم بالموتور
• درايفرات السولينويد والريلاي
• تبديل دوائر الانحراف

المواصفات الفنية

راجع المواصفات الأساسية فوق للفولت والتيار والباكدج. متغلّفة في باكدج through-hole قياسي بترتيب أرجل نموذجي لعائلتها، مناسب لتجربة البريدبورد والبورد العادية.

مصدر: مصادر التغذية السويتشينج (ويكيبيديا) — تصفح المزيد من الترانزستورات والتراياك والثايرستور في إلكتروليك.
