IC BASE 54 PIN

IC Base 54-Pin (DIP-54 Socket)

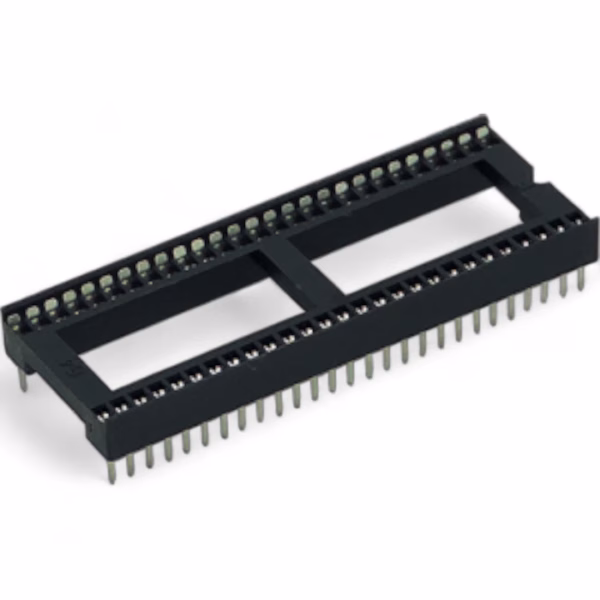

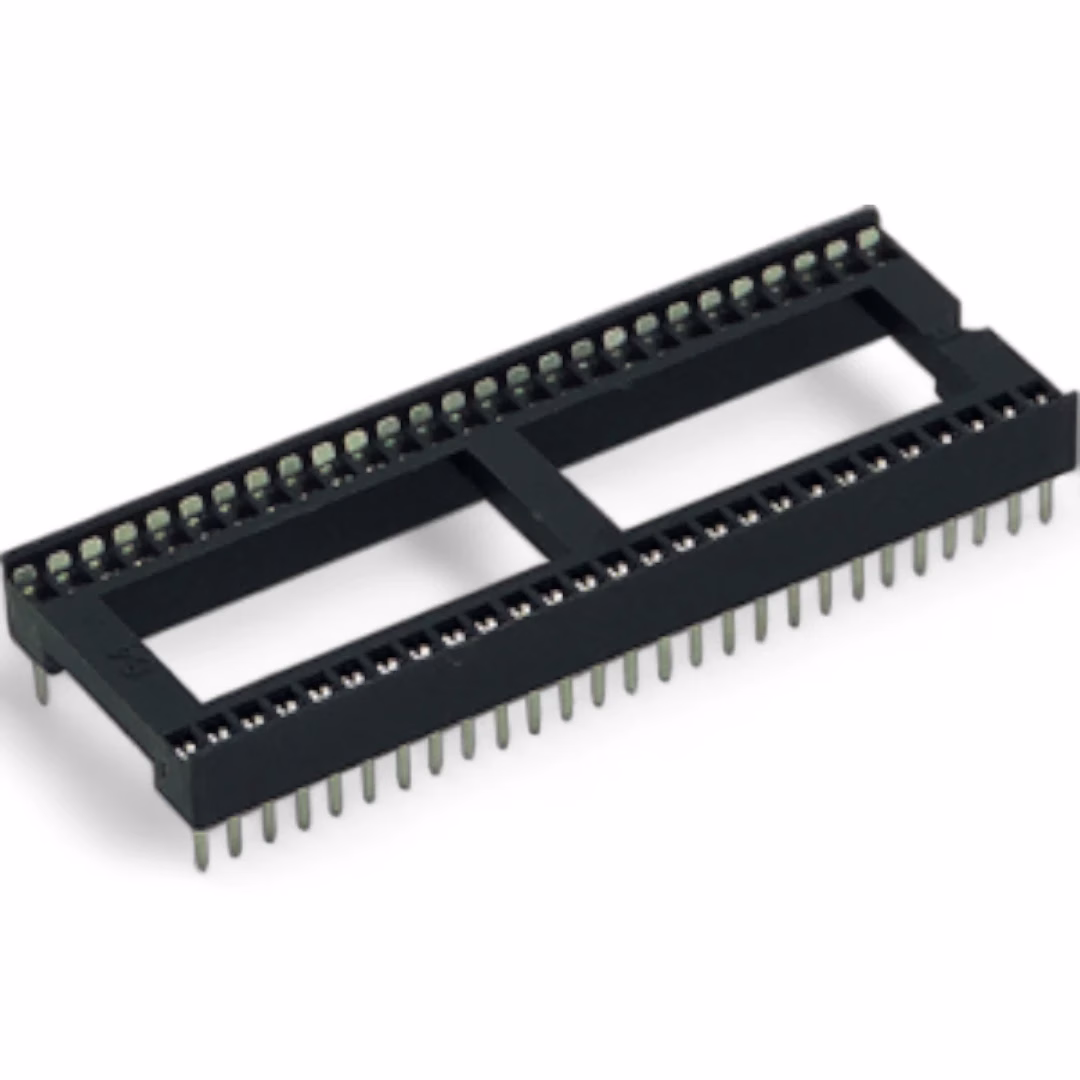

This is a 54-pin DIP IC socket (IC base), a mounting component soldered to a PCB that lets a 54-pin dual-in-line IC be plugged in and removed rather than soldered directly.

IC base 54 pin – How It Works

Once soldered permanently to the circuit board, the socket lets a large, wide DIP-package IC (typically an older microprocessor or specialized controller chip) plug in directly, protecting it from soldering heat and making later replacement quick and tool-free.

54-pin sockets are relatively uncommon, needed specifically for larger vintage chips like some classic processor or video-controller ICs that used this wider package size.

Key Features

• 54-pin DIP package compatibility
• Solder-once, plug-and-remove chip mounting
• Protects large ICs from soldering heat damage

Typical Applications

• Socketing large vintage processor/controller ICs
• Prototyping and breadboard-to-PCB projects
• Repair work requiring frequent chip swapping

Datasheet Specifications

• Pin Count: 54
• Package Type: DIP (dual in-line)
• Mounting: Through-hole solder

For more background, see the dual in-line package (DIP) standard: reference. Browse our full range of ICs and microcontrollers.

IC Base 54-Pin (DIP-54 Socket)

دي قاعدة IC (سوكيت) بـ54 رجل DIP، مكون تركيب بيتلحم على PCB بيسمح بتركيب وإزالة شريحة IC بـ54 رجل ثنائية الصف بدل اللحام المباشر.

IC base 54 pin – إزاي شغالة

بمجرد ما يتلحم بشكل دائم على بورد الدائرة، السوكيت بيسمح لشريحة DIP كبيرة وعريضة (عادة معالج قديم أو شريحة متحكم متخصصة) تترّكب مباشرة، وده بيحميها من حرارة اللحام وبيخلي الاستبدال بعدين سريع من غير أدوات.

سوكيتات 54 رجل نادرة نسبيًا، محتاجة بالتحديد لشرائح قديمة أكبر زي بعض شرائح معالج أو متحكم فيديو كلاسيكية استخدمت حجم التغليفة الأعرض ده.

المواصفات الأساسية

• متوافقة مع تغليفة DIP بـ54 رجل
• تركيب لحام مرة واحدة، تركيب وإزالة شريحة سهل
• بتحمي الشرائح الكبيرة من تلف حرارة اللحام

الاستخدامات

• تركيب شرائح معالج/متحكم قديمة كبيرة
• مشاريع نماذج أولية وبريدبورد لـPCB
• شغل صيانة محتاج تبديل شريحة متكرر

المواصفات الفنية

• عدد الأرجل: 54
• نوع التغليفة: DIP (ثنائي الصف)
• التركيب: لحام ثقب مباشر

لمزيد من التفاصيل التقنية راجع معيار تغليفة DIP على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
