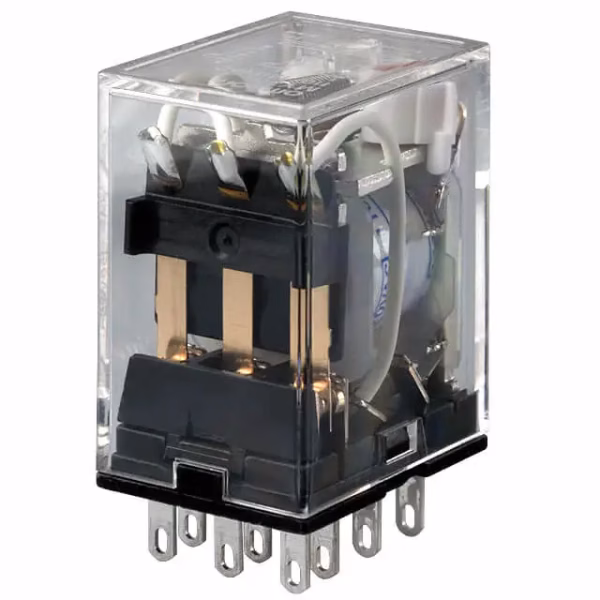

Electromagnetic Relay MY3N-J 3PDT 5A 11Pin

Electromagnetic Relay MY3N-J 3PDT 5A 11Pin

The Electromagnetic Relay MY3N-J 3PDT 5A 11Pin is an electromechanical power relay that uses a AC/DC coil coil to magnetically pull a set of internal contacts closed, letting a small control signal switch a much larger 5A (3PDT) load safely and with full electrical isolation.

MY3N-J Electromagnetic Relay – How It Works

Energizing the AC/DC coil coil creates a magnetic field that pulls the relay’s armature and closes (or opens, depending on contact type) the internal switch contacts, which are rated to carry the 5A (3PDT) load independently of the low-power coil circuit that triggers them. This physical separation between the coil side and the contact side is what makes relays so widely used for switching AC mains loads, motors and heaters from low-voltage logic or a microcontroller output, since there is no direct electrical connection between the two sides. The relay mounts in a standard 11-pin through-hole footprint common across PCB relay sockets and prototyping boards, making it a drop-in part for repair work or new circuit designs using the same pinout.

Key Features

• Coil voltage: AC/DC coil
• Contact rating: 5A (3PDT)
• Pin count: 11-pin
• Full electrical isolation between coil and contacts

Typical Applications

• Switching AC mains loads from low-voltage control circuits
• Motor, pump and heater control circuits
• Industrial control panel and appliance repair

Specifications

• Coil voltage: AC/DC coil
• Contact rating: 5A (3PDT)
• Pins: 11

Specifications are based on the manufacturer’s published relay datasheet for this coil/contact combination. Because a relay’s contacts are rated for a maximum switching current and voltage, always keep the connected load within the 5A (3PDT) rating to avoid contact arcing or premature failure. When replacing an existing relay in a repair job, match both the coil voltage and the physical pinout exactly, since two relays that look similar can wire their coil and contact pins in a different arrangement even at the same pin count.
