Ai-Thinker PB-03-Kit BLE 5.2 Bluetooth Development Board

Ai-Thinker PB-03-Kit BLE 5.2 Bluetooth Development Board

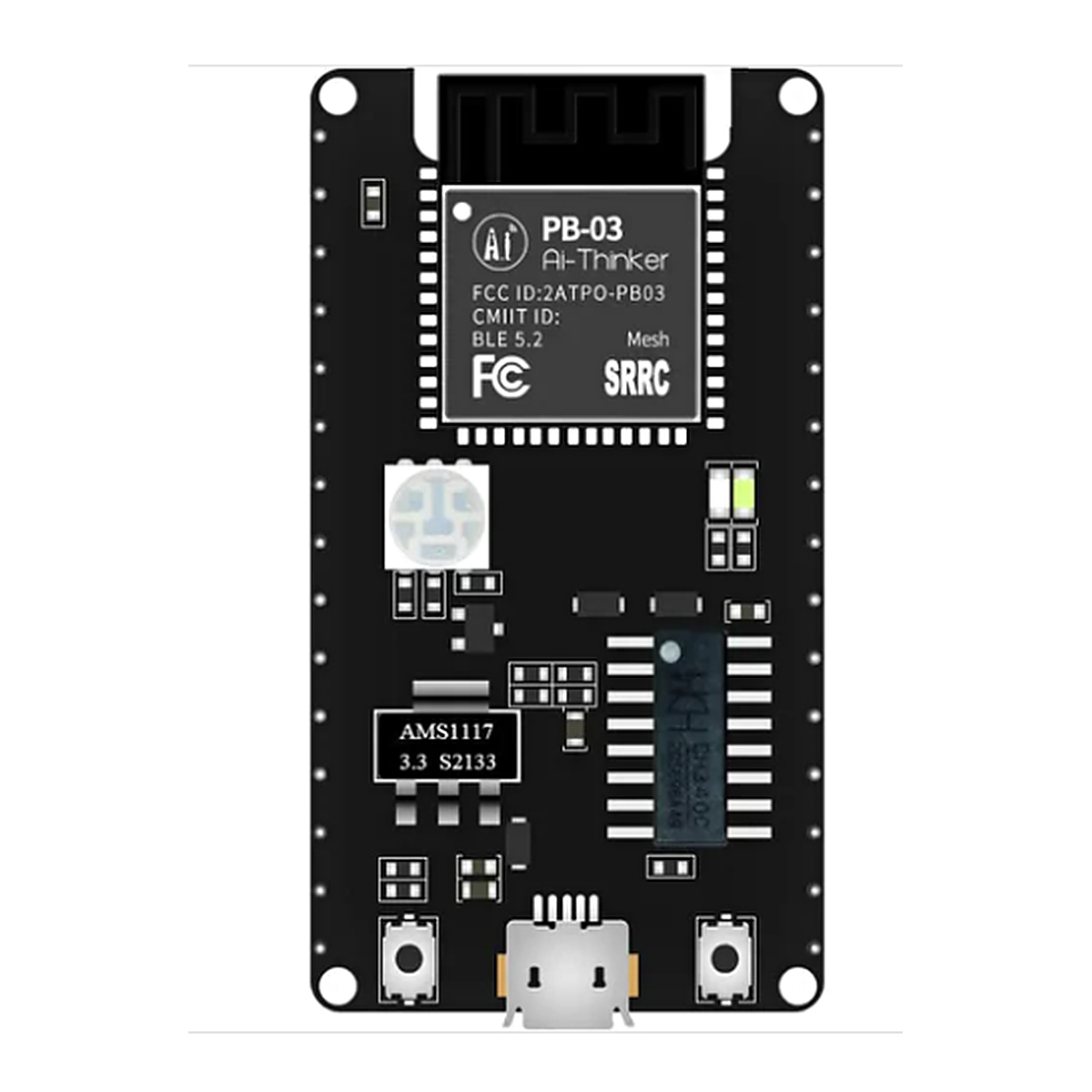

The Ai-Thinker PB-03-Kit is a Bluetooth Low Energy development board built around the PB-03 module and the PHY6252 chip. It supports BLE 5.2 with data rates up to 2 Mbps. So, it suits IoT, wearable, and smart home projects that need a compact BLE radio. The board integrates an RF transceiver, power amplifier, RF filter, antenna switch, and power management on one module. Because it exposes UART, GPIO, ADC, PWM, I2C, SPI, PDM, and DMA, it fits many peripheral designs. Additionally, broadcast expansion and channel selection give developers more control over how the radio behaves.

PB-03-Kit Key Features

• Bluetooth 5.2 support with data rates of 125 Kbps, 500 Kbps, 1 Mbps, and 2 Mbps.
• 64KB SRAM, 256KB flash, 96KB ROM, and 256-bit efuse for memory and storage.
• Multiple interfaces: UART, GPIO, ADC, PWM, I2C, SPI, PDM, and DMA.
• Low power consumption with multiple sleep modes, deep sleep current as low as 1μA.
• Serial local upgrades and remote firmware upgrades (FOTA) for easy maintenance.
• Universal AT commands and secondary development through an integrated Windows environment.
• Built-in PCB antenna for simplified wireless communication.
• Wide operating temperature range from -40°C to 85°C.
• Flexible power supply: Micro-USB, 5V/GND pin headers, or 3V3/GND pin headers.

PB-03-Kit Specifications

• Module: PB-03
• Package: DIP-30, 2.54mm pitch standard pin header
• Size: 48.3 x 25.5mm
• Antenna: On-board PCB antenna
• Frequency Range: 2400MHz to 2483.5MHz
• Operating Temperature: -40°C to 85°C
• Storage Temperature: -40°C to 125°C, under 90% RH
• Power Supply: 5V, above 200mA
• Interfaces: UART, GPIO, ADC, PWM, I2C, I2S, SPI, PDM, DMA
• Number of Pins: 30
• UART Rate: default 115200 bps
• Bluetooth: BLE 5.2
• Security: AES-128 encryption
• Flash Memory: 256KB

Power Consumption

• Deep sleep mode (no broadcast): 27.2 μA, single module
• Shutdown mode: 10.57 μA, single module
• Launch mode (TX, 18 dBm): 11.5 mA, single module
• Development board base: 4 mA

PB-03-Kit Applications

• Internet of Things (IoT) devices
• Mobile devices and accessories
• Wearable electronic devices
• Smart home systems and automation

This PB-03-Kit ships brand new from Electrolik. It arrives in a DIP-30 package with an on-board PCB antenna, so no extra antenna is needed. In addition, universal AT commands let you start testing BLE without writing firmware first. As a result, both hobbyists and production teams can get moving quickly.
