Ai-Thinker AiPi-Eyes-S1 Development Board With (Camera , Microphone , Speaker and Touch Screen)

Ai-Thinker AiPi-Eyes-S1 Development Board With Camera, Microphone, Speaker and Touch Screen

The Ai-Thinker AiPi-Eyes-S1 is an open-source development board built around the Ai-M61-32S module. Because it combines WiFi6 and BLE5.3 with camera, audio, and touch display interfaces, it suits multimedia and AI projects together. So, it fits developers building smart displays, IoT gateways, or AI-powered devices.

As a result, a 32-bit RISC-V CPU running up to 320MHz handles both connectivity and multimedia processing. Additionally, an SPI display interface pairs with a GC9307N TFT screen and CHSC6540 touch controller. Furthermore, a DVP camera interface supports GC0308 and GC0328 cameras at up to 2MP resolution. On top of that, an ES8388 audio codec drives dual playback and dual microphone input.

Key Features of the Ai-Thinker AiPi-Eyes-S1

• Supports WiFi6 (802.11 b/g/n/ax) and BLE5.3 for fast, reliable wireless communication.
• Also runs on the Ai-M61-32S module, with a 32-bit RISC-V CPU up to 320MHz.

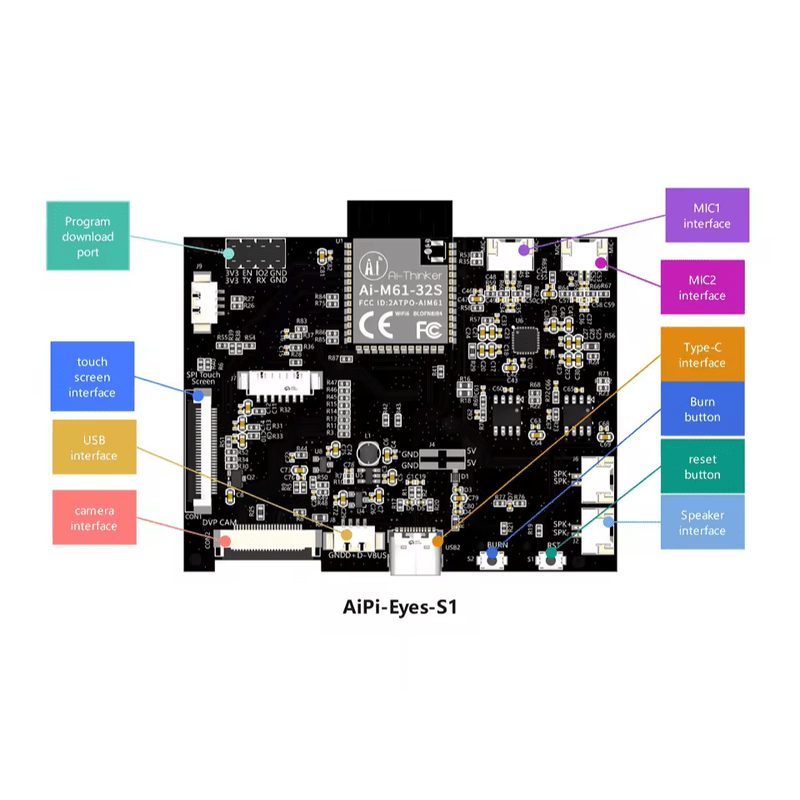

• Exposes DVP, MJPEG, Display, AudioCodec, USB2.0, SDU, Ethernet (EMAC), SD/MMC (SDH), SPI, UART, I2C, I2S, PWM, GPDAC, GPADC, ACOMP, and GPIO interfaces.
• Additionally, the SPI display interface works with a GC9307N color TFT and CHSC6540 touch controller, driver code included.
• Uses a DVP 24-pin camera interface compatible with GC0308 and GC0328 cameras, up to 2MP resolution.
• Furthermore, an external ES8388 audio codec enables dual playback and dual microphone input for high-quality audio.

Ai-Thinker AiPi-Eyes-S1 Specifications

• Module: Ai-M61-32S
• CPU: 32-bit RISC-V, up to 320MHz
• Wireless: WiFi 802.11 b/g/n/ax, BLE 5.3
• Memory: 8MB flash, 532KB SRAM

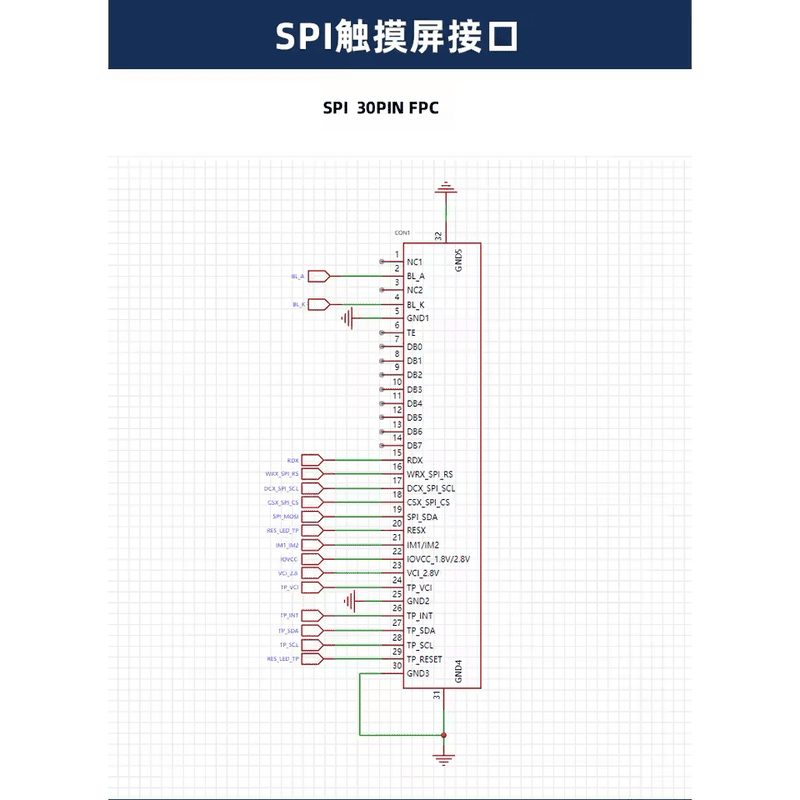

• Display: SPI interface, 30-pin FPC connector, compatible with GC9307N and CHSC6540

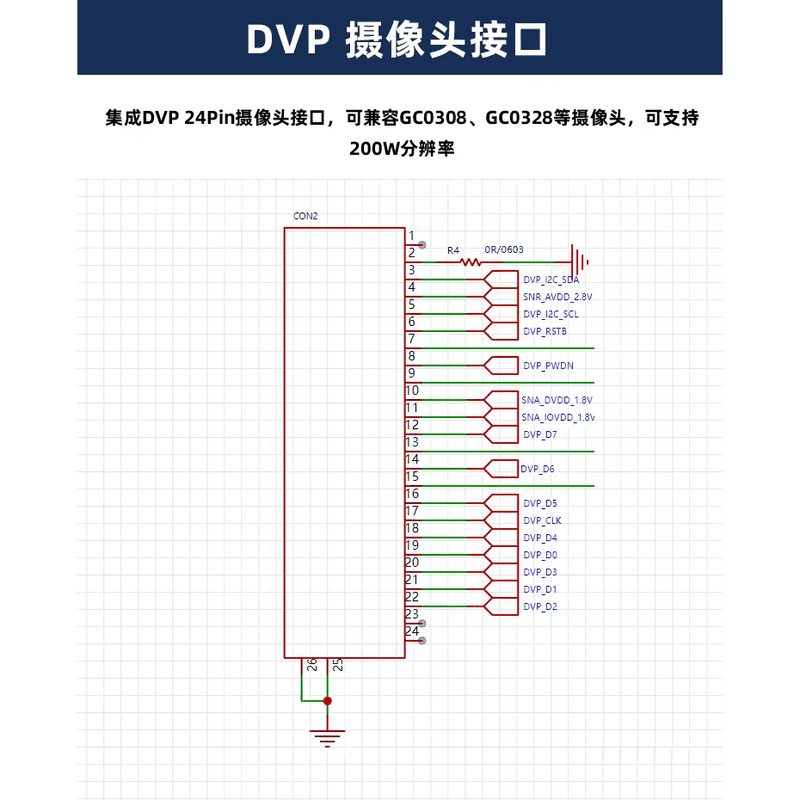

• Camera: DVP interface, 24-pin, compatible with GC0308/GC0328, up to 2MP resolution

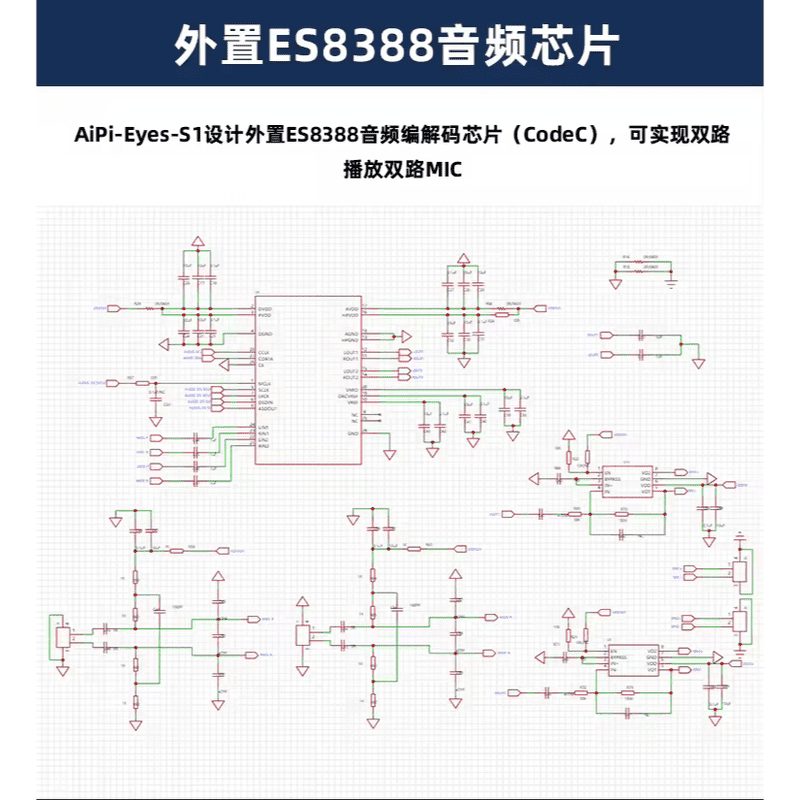

• Audio: ES8388 codec, supports dual playback and dual MIC
• Antenna: I-PEX connector, PCB trace (antenna not included)

Applications for the Ai-Thinker AiPi-Eyes-S1

• Fits smart displays and interactive systems.
• Also suits home automation and IoT gateways.
• Works for multimedia streaming and playback devices.
• Additionally, it fits AI-powered applications.
• Suits educational tools.

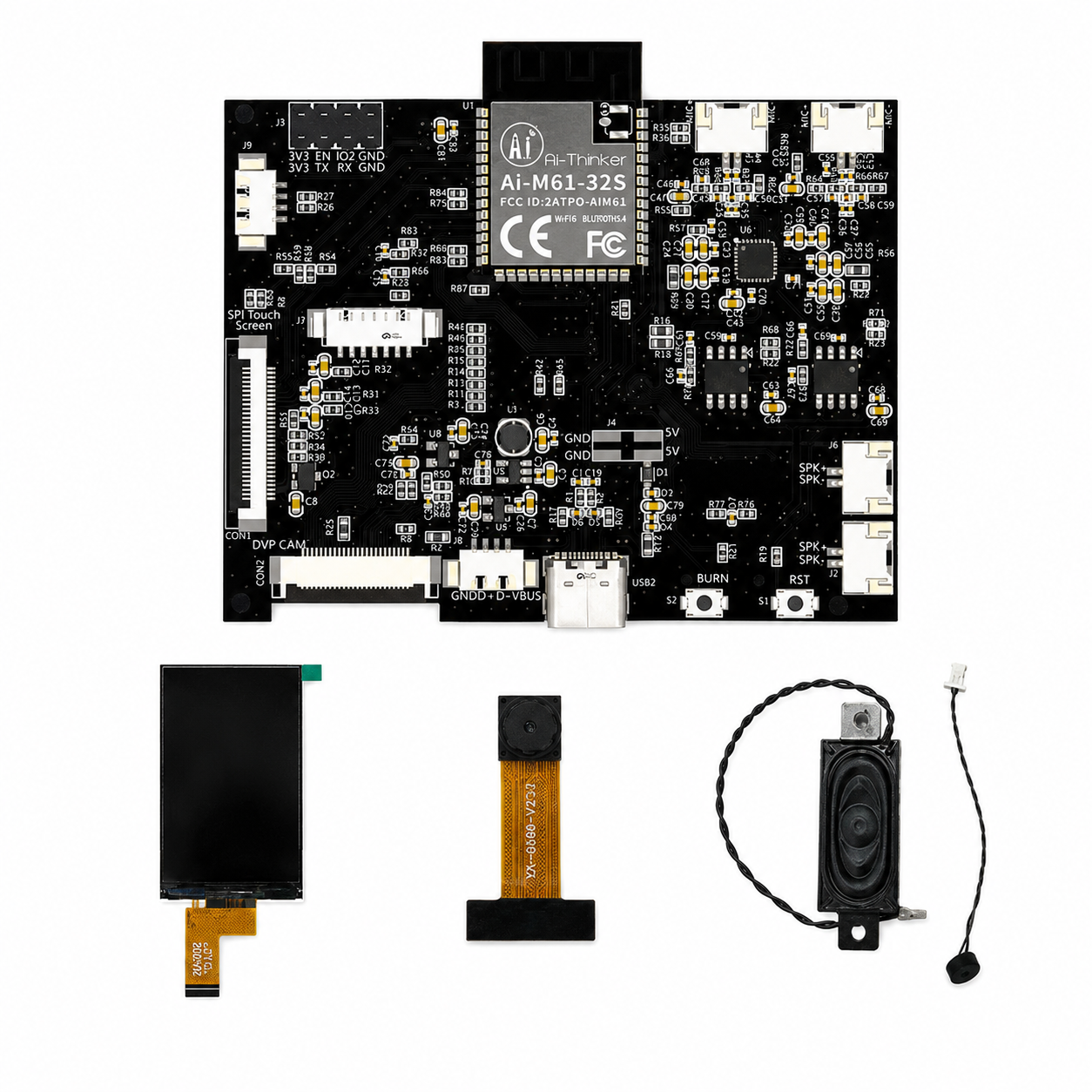

Package Contents

• 1x Ai-Thinker AiPi-Eyes-S1 Development Board
• 1x Camera
• 1x Microphone
• 1x Speaker
• 1x 3.5-inch SPI Interface Capacitive Touch Screen

This development board ships brand new from Electrolik. So, it arrives with the camera, microphone, speaker, and touch screen already in the box. Therefore, only an antenna needs to be sourced separately to get wireless features running.

Looking for more development boards and multimedia modules? Browse our full range of sensors and modules at Electrolik for more IoT-ready components.

Data Sheet
