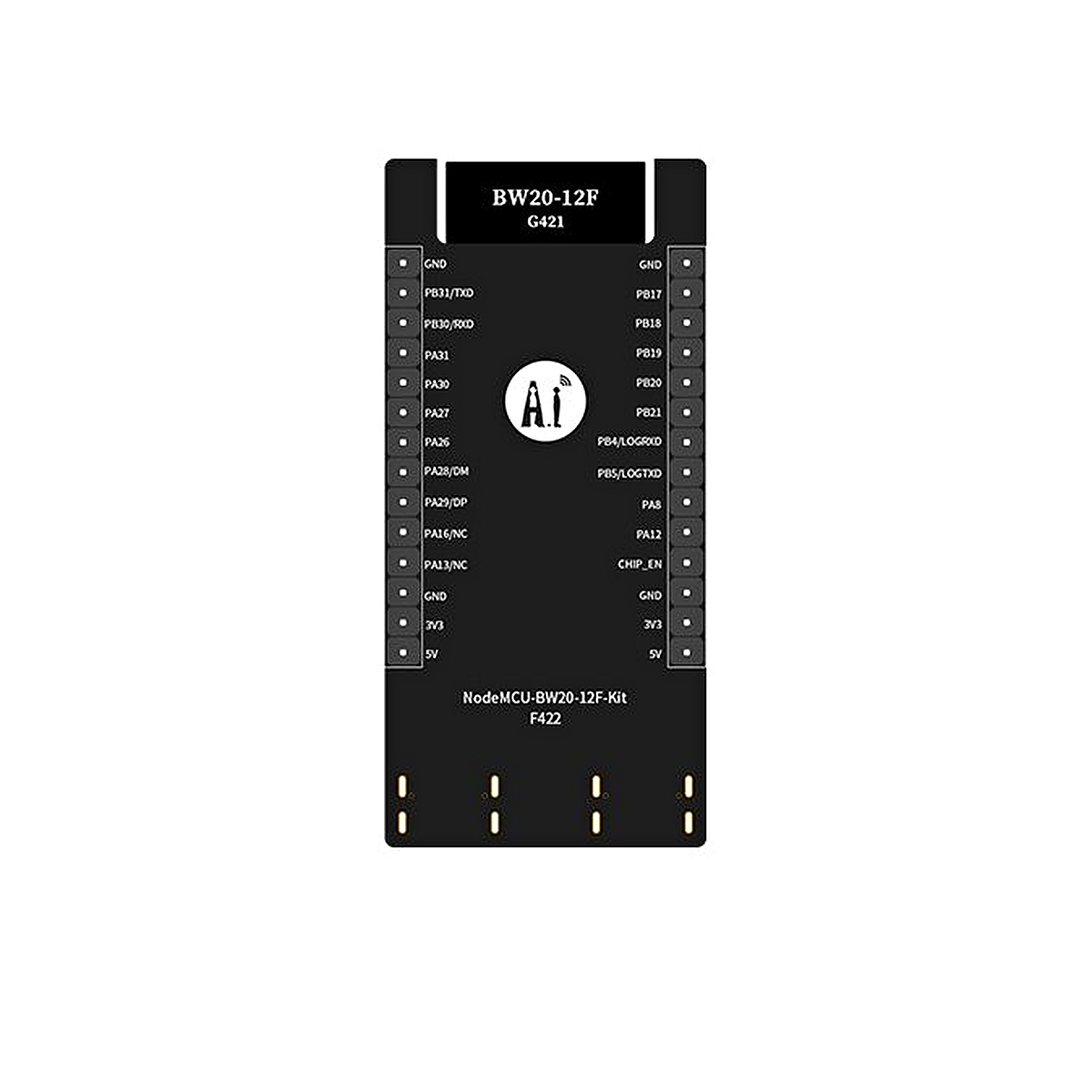

Ai-Thinker BW20-12F-Kit 2.4G+5.8G Dual-Band WIFI+BLE5.0 Development Board

Ai-Thinker BW20-12F-Kit 2.4G+5.8G Dual-Band WIFI+BLE5.0 Development Board

The Ai-Thinker BW20-12F-Kit is a dual-band WiFi and Bluetooth development board built around the BW20-12F module. It supports WiFi on both 2.4GHz and 5GHz, plus Bluetooth Low Energy 5.0. So, one board covers both short-range and longer-range wireless needs. A dual-core MCU drives the board: a high-performance ARM V8.1 core up to 330MHz, paired with a low-power ARM V8M core for standby tasks. Because it exposes 17 IO ports across UART, SPI, IIC, ADC, PWM, and USB, the BW20-12F-Kit suits a wide range of IoT hardware designs. Additionally, it supports secondary development and Linux programming for teams building custom firmware.

Ai-Thinker BW20-12F-Kit Key Features

• Dual-band WiFi (802.11 a/b/g/n) on 2.4GHz and 5GHz, with HT20/HT40 mode support.
• Bluetooth Low Energy 5.0 with Long Range and high-power mode for extended wireless coverage.
• LE data length extension and link-layer privacy for more robust BLE connections.
• Hardware encryption engine built in for stronger wireless security.
• Dual-core MCU: ARM V8.1 (Cortex-M4F compatible) up to 330MHz, plus an ARM V8M (Cortex-M0 compatible) low-power core.
• 17 flexible IO ports covering UART, GPIO, ADC, PWM, IIC, SPI, SDIO, IR, SWD, and USB.
• Shared antenna design for WiFi and Bluetooth on one on-board PCB antenna.
• Supports secondary development and Linux-based programming workflows.

Specifications

• Model: BW20-12F-Kit
• Module: BW20-12F
• Package: DIP-28
• Dimensions: 28mm x 60mm x 4.2mm
• Antenna: On-board PCB antenna
• Frequency Range: 2400-2483.5MHz (2.4GHz) and 5180-5825MHz (5GHz)
• Operating Temperature: -40°C to 85°C
• Storage Temperature: -40°C to 125°C, under 90% RH
• Power Supply: 3.0V to 3.6V, typical 3.3V, current above 500mA
• Interfaces: UART, GPIO, ADC, PWM, IIC, SPI, SDIO, IR, SWD, USB
• IO Ports: 17
• Serial Port Rate: 115200 bps
• Bluetooth: BLE 5.0
• SPI Flash: 4MByte

Applications

• IoT devices and sensor networks
• Smart home automation systems
• Wearable technology
• Mobile device peripherals
• Industrial automation and control systems
• Wireless communication modules

This BW20-12F-Kit ships brand new from Electrolik. It arrives ready to flash and test on the bench right away. In addition, the DIP-28 package and on-board antenna mean no extra hardware is needed to get a dual-band radio running. As a result, developers can move from unboxing to first WiFi or BLE connection in one sitting.

Looking for more wireless development boards? Browse our full range of sensors and modules at Electrolik for more IoT-ready components.

Data Sheet

لوحة تطوير Ai-Thinker BW20-12F-Kit ثنائية النطاق 2.4G+5.8G مع WiFi وBLE5.0

لوحة Ai-Thinker BW20-12F-Kit هي لوحة تطوير واي فاي وبلوتوث ثنائية النطاق مبنية على وحدة BW20-12F. تدعم واي فاي على تردد 2.4 جيجا و5 جيجا، بالإضافة إلى بلوتوث منخفض الطاقة BLE 5.0. لذلك، لوحة واحدة تغطي احتياجات الاتصال قصير وطويل المدى معًا. يعمل بها معالج ثنائي النواة: نواة ARM V8.1 عالية الأداء حتى 330 ميجاهرتز، بجانب نواة ARM V8M منخفضة الطاقة للمهام الخلفية. ولأنها توفر 17 منفذ IO عبر UART وSPI وIIC وADC وPWM وUSB، تناسب BW20-12F-Kit مجموعة واسعة من تصميمات أجهزة إنترنت الأشياء. بالإضافة إلى ذلك، تدعم اللوحة التطوير الثانوي والبرمجة تحت Linux لفرق العمل التي تبني فيرموير مخصص.

أبرز مميزات Ai-Thinker BW20-12F-Kit

• دعم واي فاي ثنائي النطاق (802.11 a/b/g/n) على 2.4 جيجا و5 جيجا، مع دعم وضع HT20/HT40.
• بلوتوث منخفض الطاقة BLE 5.0 مع وضع المدى الطويل والقدرة العالية لتغطية لاسلكية أوسع.
• دعم LE Data Length Extension وخصوصية طبقة الربط لاتصال BLE أكثر ثباتًا.
• محرك تشفير في الهاردوير لأمان لاسلكي أقوى.
• معالج ثنائي النواة: ARM V8.1 متوافق مع Cortex-M4F حتى 330 ميجاهرتز، بجانب نواة ARM V8M منخفضة الطاقة متوافقة مع Cortex-M0.
• 17 منفذ IO مرن يغطي UART وGPIO وADC وPWM وIIC وSPI وSDIO وIR وSWD وUSB.
• هوائي مشترك للواي فاي والبلوتوث عبر هوائي PCB مدمج واحد.
• دعم التطوير الثانوي وبيئات البرمجة تحت Linux.

المواصفات

• الموديل: BW20-12F-Kit
• الوحدة: BW20-12F
• نوع التغليف: DIP-28
• الأبعاد: 28 × 60 × 4.2 مم
• الهوائي: هوائي PCB مدمج
• نطاق التردد: 2400-2483.5 ميجاهرتز (2.4 جيجا) و5180-5825 ميجاهرتز (5 جيجا)
• درجة حرارة التشغيل: -40°C إلى 85°C
• درجة حرارة التخزين: -40°C إلى 125°C، أقل من 90% رطوبة
• مصدر الطاقة: 3.0 إلى 3.6 فولت، القياسي 3.3 فولت، تيار أكثر من 500 مللي أمبير
• المنافذ: UART، GPIO، ADC، PWM، IIC، SPI، SDIO، IR، SWD، USB
• منافذ IO: 17
• سرعة المنفذ التسلسلي: 115200 bps
• البلوتوث: BLE 5.0
• ذاكرة SPI Flash: 4 ميجابايت

التطبيقات

• أجهزة وشبكات استشعار إنترنت الأشياء
• أنظمة أتمتة المنزل الذكي
• التقنيات القابلة للارتداء
• ملحقات الأجهزة المحمولة
• أنظمة الأتمتة والتحكم الصناعي
• وحدات الاتصال اللاسلكي

هذه اللوحة BW20-12F-Kit تصل جديدة تمامًا من Electrolik، وجاهزة للبرمجة والاختبار مباشرة. بالإضافة إلى ذلك، فإن تغليف DIP-28 والهوائي المدمج يعنيان عدم الحاجة لأي هاردوير إضافي لتشغيل الراديو ثنائي النطاق. ونتيجة لذلك، يمكن للمطورين الانتقال من فتح العلبة إلى أول اتصال واي فاي أو BLE في جلسة واحدة.
