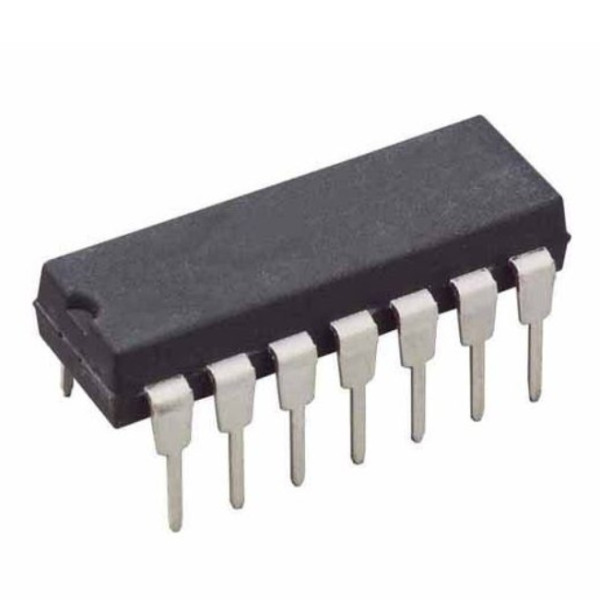

7449

7449 BCD-to-7-Segment Decoder/Driver (Open-Collector)

The 7449 is a BCD-to-7-segment decoder/driver IC with open-collector outputs, converting a 4-bit BCD input into the pattern needed to light a 7-segment LED display.

7449 – How It Works

Unlike the 4511 also in this catalog which includes a latch, this simpler chip directly decodes without latching, and its open-collector outputs (needing external current-limiting resistors) let it directly drive common-cathode LED display segments — a classic, no-frills BCD-to-7-segment decoder.

Compared to the 4511 also in this catalog, this open-collector TTL part needs external current-limiting resistors per segment and lacks a built-in latch, but remains a classic and widely-available choice for simple display circuits.

Key Features

• BCD-to-7-segment decoding
• Open-collector outputs for direct LED driving
• No internal latch (unlike the 4511)

Typical Applications

• Digital numeric display driving circuits
• Counter and clock display interfacing
• Classic 7-segment display projects

Datasheet Specifications

• Function: BCD to 7-segment decoder/driver
• Output Type: Open-collector
• Package: 16-pin DIP

For more background, see seven-segment display driving: reference. Browse our full range of ICs and microcontrollers.

7449 BCD-to-7-Segment Decoder/Driver (Open-Collector)

دائرة 7449 فك تشفير/درايفر BCD إلى 7-قطاعات بخرج كولكتور مفتوح، بتحول دخل BCD 4 بت لنمط محتاج يضيء شاشة عرض LED بـ7 قطاعات.

7449 – إزاي شغالة

عكس 4511 الموجودة كمان في الكتالوج اللي فيها قفل، الشريحة الأبسط دي بتفك التشفير مباشرة من غير قفل، وخروجها كولكتور مفتوح (محتاجة مقاومات تحديد تيار خارجية) بتخليها تشغل مباشرة قطاعات شاشة LED كاثود مشترك — فك تشفير BCD-لـ7-قطاعات كلاسيكي من غير إضافات.

مقارنة بـ4511 الموجودة كمان في الكتالوج، قطعة TTL كولكتور مفتوح دي محتاجة مقاومات تحديد تيار خارجية لكل قطاع ومفيهاش قفل مدمج، لكن بتفضل اختيار كلاسيكي ومتوفر على نطاق واسع لدوائر عرض بسيطة.

المواصفات الأساسية

• فك تشفير BCD إلى 7-قطاعات
• خرج كولكتور مفتوح لتشغيل LED مباشر
• من غير قفل داخلي (عكس 4511)

الاستخدامات

• دوائر تشغيل شاشة عرض رقمية
• توصيل شاشة عرض عداد وساعة
• مشاريع شاشة 7 قطاعات كلاسيكية

المواصفات الفنية

• الوظيفة: فك تشفير/درايفر BCD إلى 7-قطاعات
• نوع الخرج: كولكتور مفتوح
• التغليف: DIP بـ16 رجل

لمزيد من التفاصيل التقنية راجع تشغيل شاشة عرض 7 قطاعات على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
