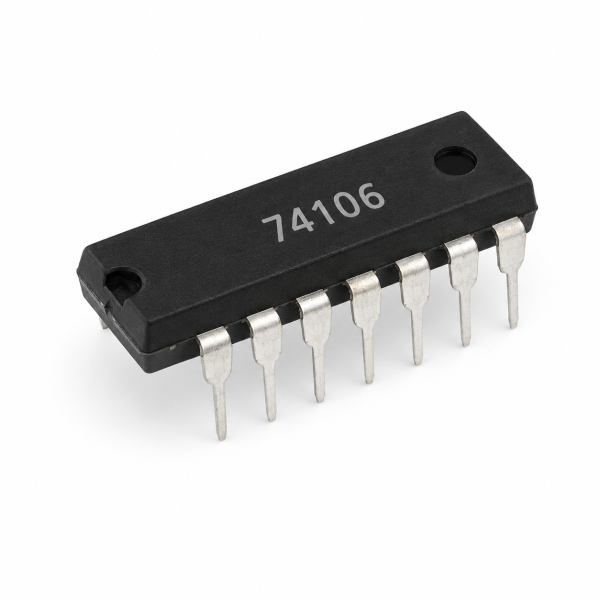

74106 Dual JK Flip-Flop with Preset and Clear

The 74106 is a dual JK flip-flop IC with individual preset and clear inputs, two independent negative-edge-triggered flip-flops in one chip.

74106 – How It Works

Unlike the positive-edge-triggered SN74109 also in this catalog, its two flip-flops trigger on the falling (negative) clock edge, each with independent asynchronous preset and clear inputs — the choice of clock edge polarity matters when interfacing with other logic clocked on a specific edge in a larger synchronous design.

Its negative-edge triggering is the key distinction from the positive-edge SN74109 also in this catalog — always confirm which clock edge polarity a specific synchronous design requires before substituting between them.

Key Features

• 2 independent negative-edge-triggered JK flip-flops
• Individual asynchronous preset/clear per flip-flop
• Complements positive-edge JK parts

Typical Applications

• Negative-edge-clocked sequential logic circuits
• Digital counter and register designs
• Mixed-clock-polarity synchronous systems

Datasheet Specifications

• Flip-Flops: 2 independent JK
• Trigger: Negative edge
• Package: 14-pin DIP

For more background, see JK flip-flop circuit theory: reference. Browse our full range of ICs and microcontrollers.

74106 Dual JK Flip-Flop with Preset and Clear

دائرة 74106 فليب-فلوب JK مزدوج بمداخل بريست وكلير فردية، فليب-فلوب مستقلين اتنين يعملوا على حافة سالبة في شريحة واحدة.

74106 – إزاي شغالة

عكس SN74109 اللي بتعمل على حافة موجبة الموجودة كمان في الكتالوج، فليب-فلوب بتاعتها الاتنين بتتشغل على حافة الساعة الهابطة (السالبة)، كل واحد بمداخل بريست وكلير غير متزامنة مستقلة — اختيار قطبية حافة الساعة مهم لما بتتوصل بمنطق تاني متزامن على حافة معينة في تصميم متزامن أكبر.

تشغيلها على حافة سالبة هو التمييز الأساسي عن SN74109 حافة موجبة الموجودة كمان في الكتالوج — تأكد دايمًا أنهي قطبية حافة ساعة تصميم متزامن معين محتاجها قبل الاستبدال بينهم.

المواصفات الأساسية

• فليب-فلوب JK حافة سالبة مستقلين اتنين
• بريست/كلير غير متزامن فردي لكل فليب-فلوب
• بتكمل قطع JK حافة موجبة

الاستخدامات

• دوائر منطق تسلسلي متزامن على حافة سالبة
• تصميمات عداد وسجل رقمي
• أنظمة متزامنة بقطبية ساعة مختلطة

المواصفات الفنية

• الفليب-فلوب: 2 JK مستقلين
• التريجر: حافة سالبة
• التغليف: DIP بـ14 رجل

لمزيد من التفاصيل التقنية راجع دائرة الفليب-فلوب JK على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
