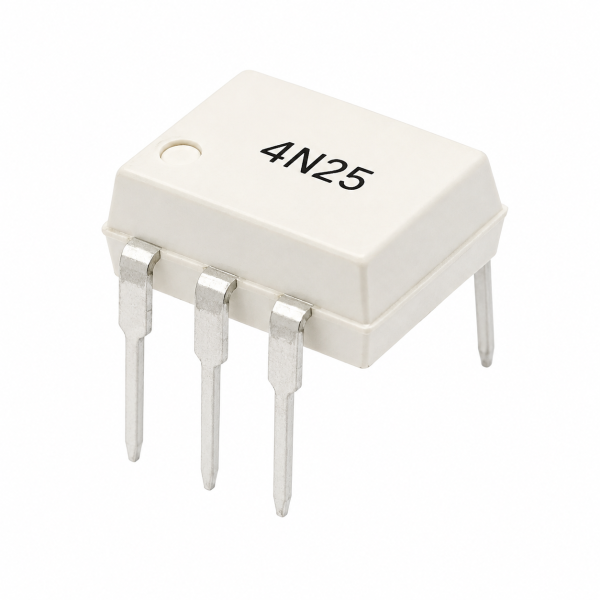

The 4N25 is a 6-pin optocoupler combining a GaAs infrared LED with a silicon NPN phototransistor, providing 5000V electrical isolation between input and output circuits.

How It Works

The 4N25’s infrared LED (pins 1-2) and phototransistor (pins 4-6) sit inside one package but share no electrical connection — only light. When current flows through the LED, it emits infrared light that strikes the phototransistor’s base region, turning it on and closing an electrical path between its collector and emitter. This lets a signal cross from one circuit to a completely separate circuit (often at a different voltage or ground reference) with a rated isolation of 5000V, and a rise/fall time of about 2 microseconds.

Key Features

• GaAs infrared LED input, silicon NPN phototransistor output
• 5000V rated isolation voltage
• Rise/fall time ~2µs
• 6-pin DIP package

Typical Applications

• Isolating control circuits from high-voltage or noisy loads
• Interfacing microcontrollers with mains-powered circuits
• General-purpose signal isolation

Specifications

See Key Features above for rated voltage, current, and package.
