2N6517

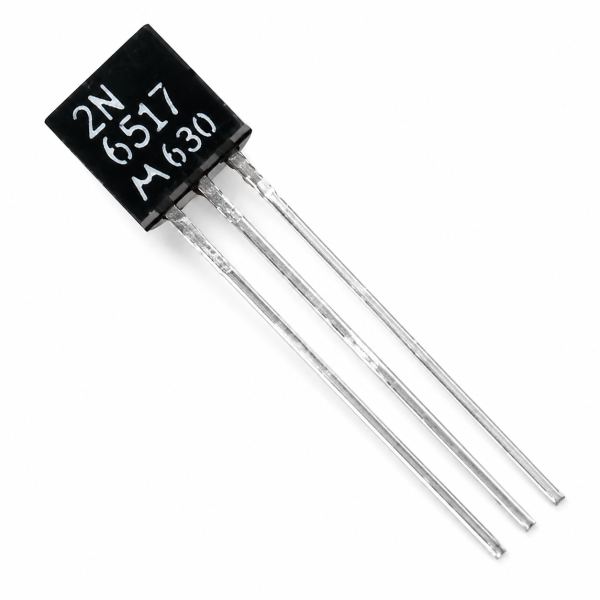

2N6517 transistor

The 2N6517 transistor is an NPN epitaxial silicon high-voltage transistor rated 350V (400V for the C-grade) / 500mA, complementary to the PNP 2N6520.

How It Works

The 2N6517 transistor stands out for its unusually high voltage tolerance relative to its modest current rating: it can block up to 350V (or 400V in the -C variant) between collector and emitter while only handling 500mA of current, a profile aimed at circuits that need to switch or block high voltages without much current flow. As the NPN complement to the PNP 2N6520, it’s used where a matched high-voltage pair is needed, with a center-collector pin option available via the -C suffix for certain PCB layouts.

Key Features

• NPN epitaxial silicon high-voltage transistor
• 350V-400V collector-emitter voltage
• 500mA collector current, 625mW dissipation
• Complementary to PNP 2N6520

Typical Applications

• High-voltage switching applications
• CRT and display circuit applications
• General high-voltage NPN switching
• Vintage electronics repair

Specifications

See Key Features above for rated voltage, current, and package. Housed in a standard through-hole package with a mounting/lead configuration typical of its family, suited for common breadboard and PCB prototyping.

Reference: Bipolar junction transistors (Wikipedia) — browse more transistors, triacs & thyristors at Electrolik.
