ZTX313

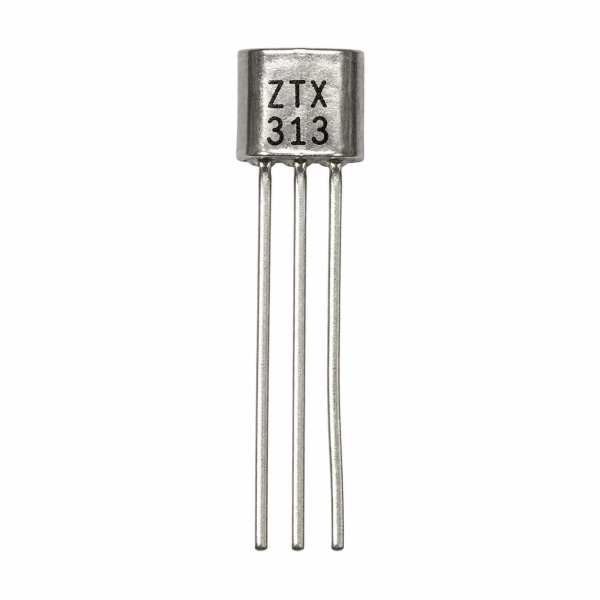

ZTX313 transistor

The ZTX313 transistor is a Zetex NPN silicon planar high-speed switching transistor in a TO92S package, rated 15V / 500mA.

How It Works

The ZTX313 transistor is built as a general NPN switch: base current controls a larger collector current, up to 500mA, at a relatively low 15V rating optimized for fast, clean switching transitions rather than high-voltage tolerance. Zetex’s planar construction and compact TO92S package give it good high-speed switching characteristics, making it suited to digital logic interfacing and fast switching circuits where low voltage but quick response is what matters most.

Key Features

• NPN silicon planar switching transistor
• 15V VCEO, 500mA collector current
• High-speed switching characteristics
• TO92S compact package

Typical Applications

• Digital logic interfacing
• Fast switching circuits
• General-purpose low-voltage switching
• Compact circuit board designs

Specifications

See Key Features above for rated voltage, current, and package. Housed in a standard through-hole package with a mounting/lead configuration typical of its family, suited for common breadboard and PCB prototyping.
