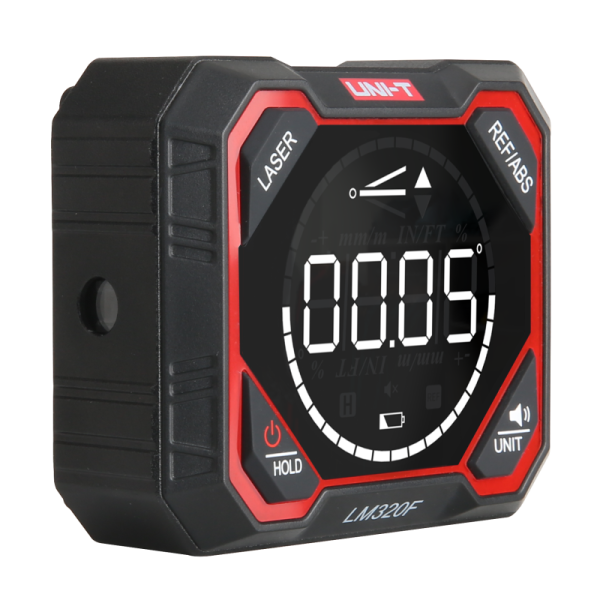

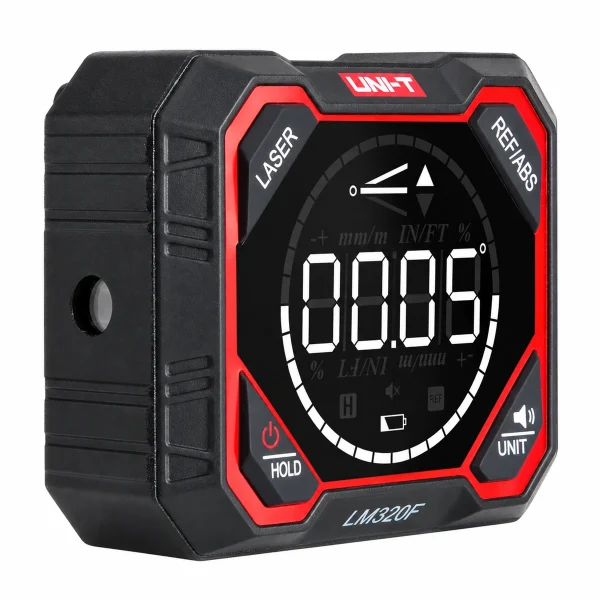

UNI-T LM320F Digital Angle Meter

UNI-T LM320F Digital Angle Meter

The LM320F angle meter tops UNI-T’s angle meter family with 3-line laser guidance and a 4-sided magnetic base, up from the 2-line laser and 2-sided base on the LM320E.

LM320F angle meter – How It Works

Its third laser line adds a plane of reference the 2-line LM320E doesn’t project, useful for aligning fixtures across more than one axis at once, while the 4-sided magnetic base sticks securely to more mounting surfaces and orientations than the base and E models’ 2-sided design. Angle accuracy, measurement modes, and unit options stay identical across the whole family.

As the flagship of the LM320 series, it’s built for anyone doing multi-axis alignment work where a single laser line or two-sided base would fall short.

Key Features

• Angle range: 4×90 degrees, +/-0.2 degree accuracy
• 3-line laser guidance
• 4-sided magnetic base
• Relative and absolute measurement modes

Typical Applications

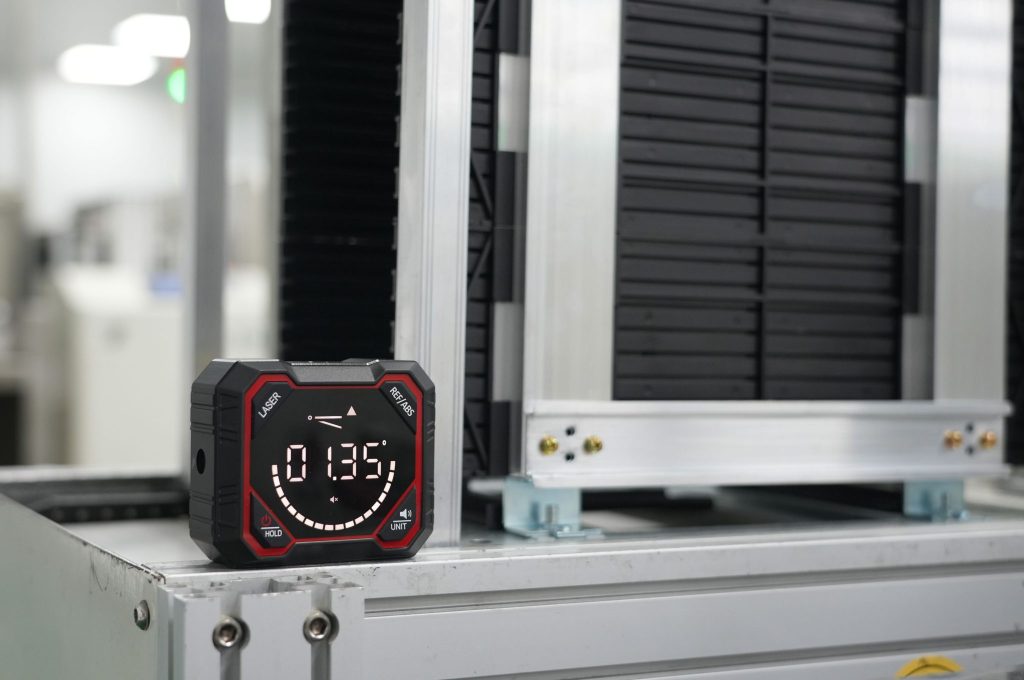

• Multi-axis fixture and equipment alignment

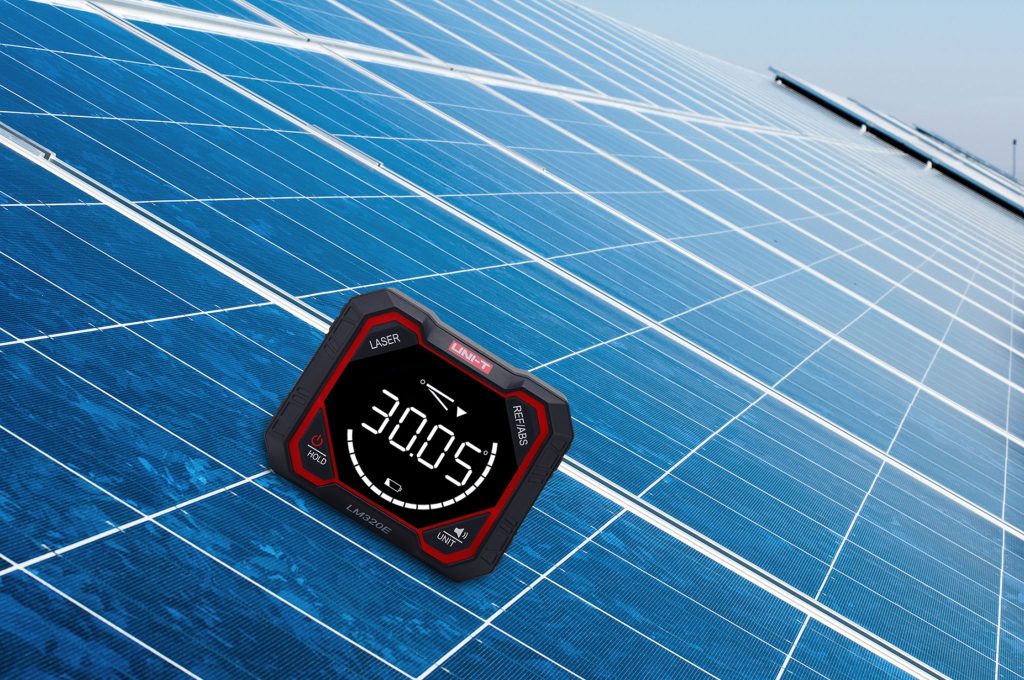

• Complex mounting surface leveling
• Professional-grade construction alignment

Specifications

• Range: 4×90 degrees
• Laser: 3-line guidance
• Base: 4-sided magnetic
• Battery: 1000mAh rechargeable Li-ion, ~14hr

Calibration and Use

Check the instrument’s zero on a surface you know to be flat before trusting a critical measurement, and repeat the check by rotating the tool 180 degrees on the same spot. If the two readings differ, the difference is the instrument’s own offset rather than a property of the surface.

Let the tool settle for a moment before reading a digital angle display, because internal sensors need a brief period to stabilize after movement. Keep the reference face clean, as a single grain of debris under the base is enough to shift a precision angle reading by more than the tolerance the job requires.

Buying and Ownership Notes

UNI-T publishes a full specification sheet and user manual for each model, and it is worth reading the accuracy figures for the specific ranges you plan to use rather than judging an instrument by its headline range alone. Accuracy is usually stated as a percentage of reading plus a number of least-significant digits, and that second term dominates at the low end of a range.

Keep the original manual and packaging where practical, because both help if the unit ever needs service or resale. For any instrument used in work that others rely on, a periodic check against a known reference, or formal calibration where the application requires it, is what keeps the results defensible rather than merely convenient.

Reference: multi-axis laser alignment tools — browse our full range of UNI-T measuring instruments.

UNI-T LM320F Digital Angle Meter

مقياس زاوية LM320F بيتصدر عائلة مقاييس الزاوية بتاعة UNI-T بتوجيه ليزر 3 خطوط وقاعدة مغناطيسية 4 جوانب، ترقية عن الليزر خطين والقاعدة ثنائية الجانب بتاعة LM320E.

LM320F angle meter – إزاي شغالة

خط الليزر التالت بتاعه بيضيف مستوى مرجعي LM320E بخطين مش بيعرضه، مفيد تحاذي تركيبات عبر أكتر من محور في نفس الوقت، والقاعدة المغناطيسية 4 جوانب بتلزق بأمان على أسطح وتوجيهات تركيب أكتر من تصميم الجانبين بتاع الموديل الأساسي وE. دقة الزاوية وأوضاع القياس وخيارات الوحدة بتفضل مطابقة عبر العائلة كلها.

كأعلى موديل في سلسلة LM320، مبني لأي حد بيعمل شغل محاذاة متعدد المحاور فين خط ليزر واحد أو قاعدة ثنائية الجانب مش هتكفي.

المواصفات الأساسية

• مدى زاوية: 4×90 درجة، دقة ±0.2 درجة
• توجيه ليزر 3 خطوط
• قاعدة مغناطيسية 4 جوانب
• أوضاع قياس نسبي ومطلق

الاستخدامات

• محاذاة تركيبات ومعدات متعددة المحاور
• تسوية أسطح تركيب معقدة
• محاذاة بناء بمستوى احترافي

المواصفات الفنية

• المدى: 4×90 درجة
• الليزر: توجيه 3 خطوط
• القاعدة: مغناطيسية 4 جوانب
• البطارية: ليثيوم قابل للشحن 1000 مللي أمبير ساعة، ~14 ساعة

المعايرة والاستخدام

افحص صفر الجهاز على سطح متأكد إنه مستوي قبل ما تثق في قياس حرج، وكرر الفحص بلف الأداة 180 درجة في نفس المكان. لو القراءتين اختلفوا، الفرق ده إزاحة الجهاز نفسه مش خاصية في السطح.

سيب الأداة تستقر لحظة قبل قراءة شاشة الزاوية الرقمية، لأن الحساسات الداخلية محتاجة فترة قصيرة تستقر فيها بعد الحركة. خلي وش المرجع نضيف، لأن حبة أوساخ واحدة تحت القاعدة كافية تزيح قراءة زاوية دقيقة أكتر من السماحية اللي الشغلانة محتاجاها.

ملاحظات الشراء والاقتناء

UNI-T بتنشر ورقة مواصفات كاملة ودليل استخدام لكل موديل، ويستاهل تقرا أرقام الدقة للمديات اللي ناوي تستخدمها بالتحديد بدل ما تحكم على الجهاز من المدى الرئيسي لوحده. الدقة عادة بتتكتب كنسبة من القراءة زائد عدد من أقل الخانات دلالة، والحد التاني ده هو المسيطر في الطرف الواطي من المدى.

احتفظ بالدليل والعلبة الأصلية قد الإمكان، لأن الاتنين بيساعدوا لو الجهاز احتاج صيانة أو إعادة بيع يوم. لأي جهاز بيتستخدم في شغل ناس تانية معتمدة عليه، الفحص الدوري مقابل مرجع معروف، أو معايرة رسمية لو التطبيق بيتطلبها، هو اللي بيخلي النتائج قابلة للدفاع عنها مش مجرد مريحة.

لمزيد من التفاصيل التقنية راجع أدوات المحاذاة بالليزر متعددة المحاور على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
