TLP521-4

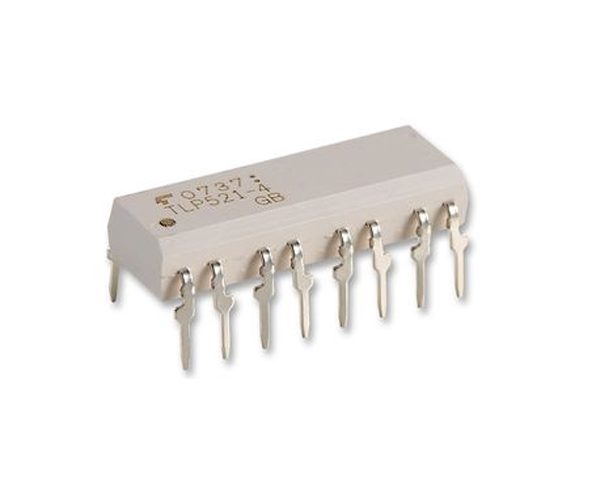

TLP521-4 Quad Phototransistor Optocoupler (Toshiba)

The TLP521-4 (Toshiba) is a quad-channel phototransistor-output optocoupler IC, four independent isolated channels in one package, part of the popular TLP521 family alongside the TLP521-1 also in this catalog.

TLP521-4 – How It Works

Like the ILQ615 and LTV847 also in this catalog, packing four isolated optocoupler channels into one package saves board space and part count compared to using four single-channel optocouplers, each channel independently coupling an LED to a phototransistor.

It shares its individual channel characteristics with the single-channel TLP521-1 also in this catalog — choose the -4 variant when a design needs multiple isolated channels in a compact package, or the -1 when only one channel is needed.

Key Features

• 4 independent phototransistor optocoupler channels
• Reduced board space and part count
• Part of the popular TLP521 family

Typical Applications

• Multi-channel digital signal isolation
• Industrial multi-point isolation circuits
• Compact board-space-constrained designs

Datasheet Specifications

• Channels: 4
• Output Type: Phototransistor
• Manufacturer: Toshiba

For more background, see optocoupler (opto-isolator) technology: reference. Browse our full range of ICs and microcontrollers.
