Relay Module 5V With Timer 555

Relay Module 5V With Timer 555

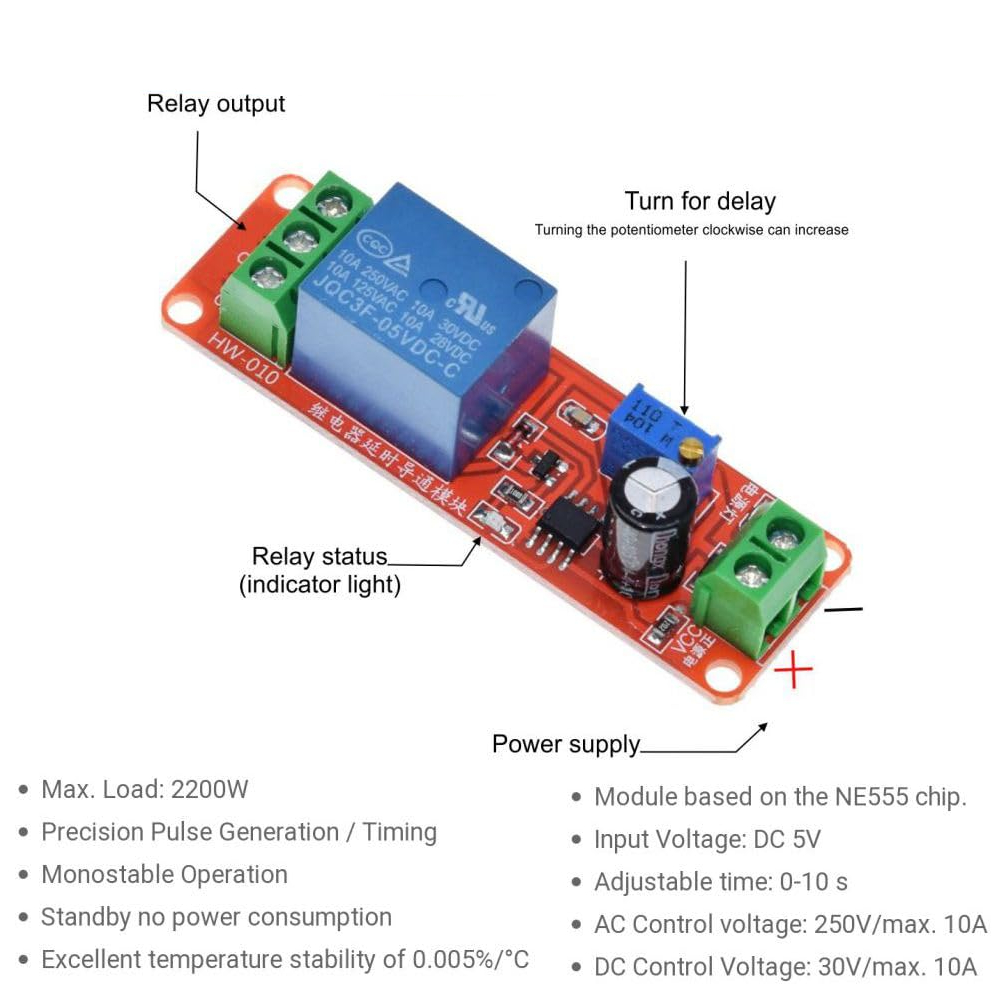

The Relay Module 5V with Timer 555 is a timer control board built around an NE555 timer IC and a 5VDC relay. Because a multi-turn potentiometer sets the delay, it suits precision timing tasks. So, it works well anywhere a load needs to switch on or off after a set delay.

As a result, the board fits both simple hobby timers and small automation circuits. Additionally, the module keeps a compact 68 x 21 x 17mm footprint. Furthermore, its terminals and mounting layout are built for straightforward wiring. On top of that, the design isolates the low-voltage 5V control side from the switched load through the relay, which helps protect the timer circuit from load-side noise.

Key Features of the Relay Module 5V with Timer 555

• Uses an NE555 timer IC for precision timing.
• Also offers an adjustable delay via a multi-turn potentiometer.
• Switches higher-current loads through the onboard relay, separate from the 5V control side.
• Additionally, convenient terminals simplify wiring the load and power.
• Keeps easy mounting in mind with its compact board layout.

Relay Module 5V with Timer 555 Specifications

• Core IC: NE555 Timer
• Dimensions: 68 x 21 x 17mm
• Input Operating Voltage: 5VDC

Applications for the Relay Module 5V with Timer 555

• Fits timed automation circuits and smart home DIY setups.
• Also suits protection circuits that need a delayed power-on sequence to prevent power surges.
• Works for industrial control simulation and prototyping on development platforms.

Package Contents

• 1x Relay Module 5V With Timer 555

This relay timer module ships brand new from Electrolik. So, it arrives ready to wire in and set a delay right away. Therefore, only a 5V supply and the load itself are needed to get it running.

Looking for more relay and timer modules? Browse our full range of relay, driver, and control modules at Electrolik for more automation-ready components.

وحدة ريلاي 5 فولت بمؤقت NE555

وحدة الريلاي 5 فولت بمؤقت 555 هي لوحة تحكم زمني مبنية على شريحة مؤقت NE555 وريلاي 5 فولت DC. ولأن بوتنشيومتر متعدد اللفات بيضبط التأخير، فهي تناسب مهام التوقيت الدقيق. لذلك، تعمل بكفاءة في أي مكان محتاج تشغيل أو إيقاف حمل بعد تأخير محدد.

ونتيجة لذلك، اللوحة تناسب مؤقتات الهواة البسيطة ودوائر الأتمتة الصغيرة معًا. بالإضافة إلى ذلك، الوحدة بتحافظ على حجم مضغوط 68 × 21 × 17 مم. علاوة على ذلك، الأطراف وتخطيط التثبيت مصممين لتوصيل سهل ومباشر. وفوق كل ده، التصميم بيفصل جانب التحكم منخفض الجهد (5 فولت) عن الحمل المُشغّل عبر الريلاي، وده بيساعد في حماية دائرة المؤقت من تشويش جانب الحمل.

أبرز مميزات وحدة الريلاي 5 فولت بمؤقت NE555

• تستخدم شريحة مؤقت NE555 للتوقيت الدقيق.
• كمان توفر تأخير قابل للضبط عبر بوتنشيومتر متعدد اللفات.
• تشغّل أحمال بتيار أعلى عبر الريلاي المدمج، منفصلة عن جانب التحكم 5 فولت.
• بالإضافة إلى ذلك، الأطراف المريحة بتسهّل توصيل الحمل والطاقة.
• تراعي التثبيت السهل بتخطيط لوحة مضغوط.

مواصفات وحدة الريلاي 5 فولت بمؤقت NE555

• الشريحة الأساسية: مؤقت NE555
• الأبعاد: 68 × 21 × 17 مم
• جهد التشغيل الداخل: 5 فولت DC

تطبيقات وحدة الريلاي 5 فولت بمؤقت NE555

• تناسب دوائر الأتمتة المؤقتة ومشاريع المنزل الذكي للهواة.
• كمان تناسب دوائر الحماية اللي محتاجة تسلسل تشغيل متأخر لمنع طفرات الطاقة.
• تعمل في محاكاة التحكم الصناعي والنماذج الأولية على منصات التطوير.

محتويات العبوة

• 1x وحدة ريلاي 5 فولت بمؤقت 555

وحدة المؤقت والريلاي دي تصل جديدة تمامًا من Electrolik. لذلك، هي جاهزة للتوصيل وضبط التأخير مباشرة. وبالتالي، محتاج بس مصدر طاقة 5 فولت والحمل نفسه عشان تشغّلها.

تبحث عن المزيد من وحدات الريلاي والمؤقتات؟ تصفح مجموعتنا الكاملة من وحدات الريلاي والدرايفر والتحكم في Electrolik لمزيد من مكونات الأتمتة.
