MJE13001

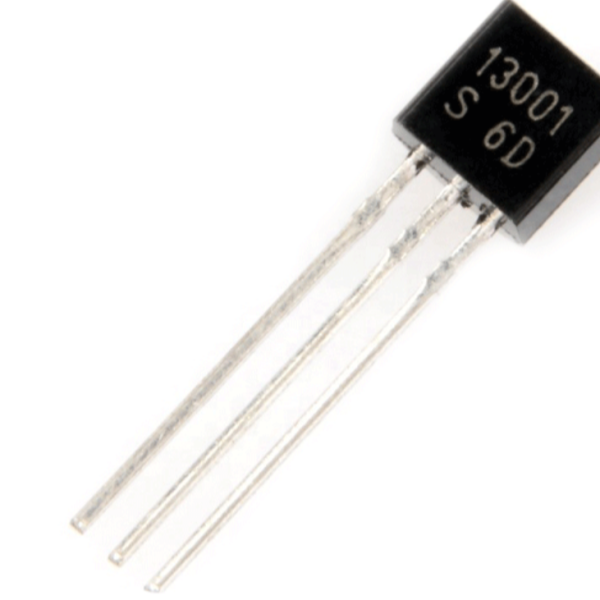

MJE13001 transistor

The MJE13001 transistor is an NPN epitaxial silicon switching transistor with a high 400V collector-emitter / 600V collector-base breakdown voltage, used in SMPS and lamp ballast circuits.

How It Works

The MJE13001 transistor is an NPN switching transistor engineered specifically for very high breakdown voltage relative to its size — up to 400V collector-emitter and 600V collector-base — despite carrying a modest 200mA of collector current. This combination of high voltage tolerance with low current handling is exactly the profile needed for the primary-side switching transistor in low-power switch-mode power supplies (like phone chargers) and fluorescent lamp electronic ballasts, where the device repeatedly switches across a rectified mains-derived voltage.

Key Features

• NPN epitaxial silicon switching transistor
• 400V VCEO, 600V VCBO breakdown voltage
• 200mA collector current, 1W dissipation
• TO-92 package

Typical Applications

• Low-power switch-mode power supplies (phone chargers)
• Fluorescent lamp electronic ballasts
• High-voltage low-current switching circuits
• General-purpose SMPS drivers

Specifications

See Key Features above for rated voltage, current, and package.

Reference: Switch-mode power supplies (Wikipedia) — browse more transistors, triacs & thyristors at Electrolik.

شريحة MJE13001 transistor

ترانزستور MJE13001 transistor NPN من نوع epitaxial، بفولت انهيار عالي 400 فولت كوليكتور-إميتر / 600 فولت كوليكتور-قاعدة، يُستخدم في دوائر SMPS وبالاست اللمبات.

إزاي شغالة

شريحة MJE13001 transistor ترانزستور تبديل NPN مصمم خصيصًا لفولت انهيار عالي جدًا بالنسبة لحجمه — لحد 400 فولت كوليكتور-إميتر و600 فولت كوليكتور-قاعدة — رغم إنه بيحمل تيار كوليكتور متواضع 200 مللي أمبير. التركيبة دي من تحمل فولت عالي مع تيار منخفض بالظبط اللي محتاجينها لترانزستور التبديل في الجانب الأساسي لمصادر تغذية SMPS منخفضة القدرة (زي شواحن الموبايل) وبالاست لمبات الفلورسنت الإلكتروني، اللي الجهاز فيها بيبدّل باستمرار عبر فولت مشتق من الكهرباء الرئيسية بعد التقويم.

المواصفات الأساسية

• ترانزستور تبديل NPN سيليكون epitaxial
• فولت انهيار VCEO 400، VCBO 600
• تيار كوليكتور 200 مللي أمبير، تبديد 1 وات
• باكدج TO-92

الاستخدامات

• مصادر تغذية SMPS منخفضة القدرة (شواحن الموبايل)
• بالاست لمبات الفلورسنت الإلكتروني
• دوائر تبديل عالية الفولت منخفضة التيار
• درايفرات SMPS عامة الاستخدام

المواصفات الفنية

راجع المواصفات الأساسية فوق للفولت والتيار والباكدج.

مصدر: مصادر التغذية السويتشينج (ويكيبيديا) — تصفح المزيد من الترانزستورات والتراياك والثايرستور في إلكتروليك.
