IC NE555 Timer

NE555 Precision Timer IC

The NE555 is the legendary 555 timer IC, one of the most widely-produced and versatile integrated circuits in electronics history, used in astable, monostable, and bistable timing configurations.

NE555 – How It Works

It contains a voltage divider, two comparators, an RS flip-flop, and an output stage that together can generate precise time delays (monostable mode) or continuous oscillation at a set frequency (astable mode) depending on how external resistors and capacitors are connected.

It’s functionally identical to the uPC555H second-source also found across this catalog — genuinely one of the most useful and widely-taught ICs for anyone learning electronics.

Key Features

• Astable, monostable, and bistable operating modes
• Extremely versatile timing/oscillator function
• One of the most widely-produced ICs ever made

Typical Applications

• Precision timing and delay circuits

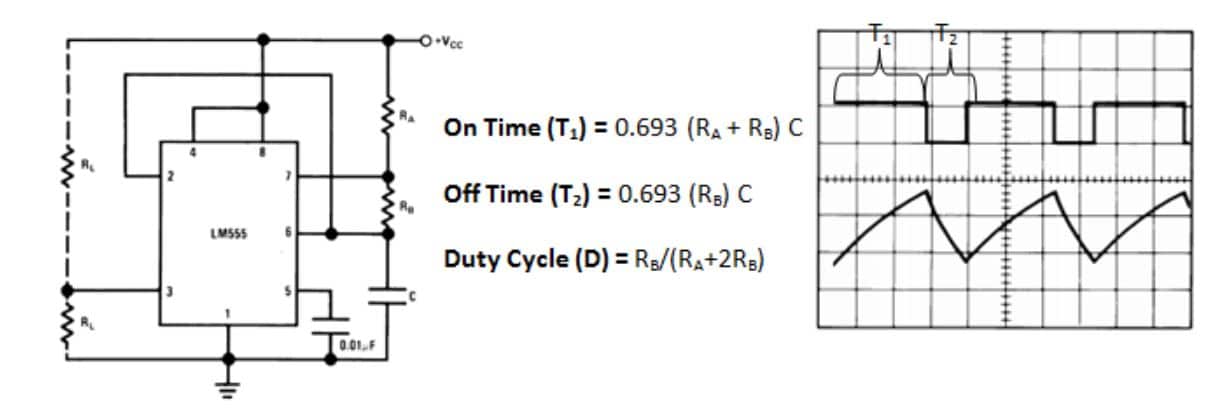

• Astable oscillator (square wave/PWM) generation
• Countless general-purpose timing applications

Datasheet Specifications

• Function: Precision timer IC
• Modes: Astable, monostable, bistable

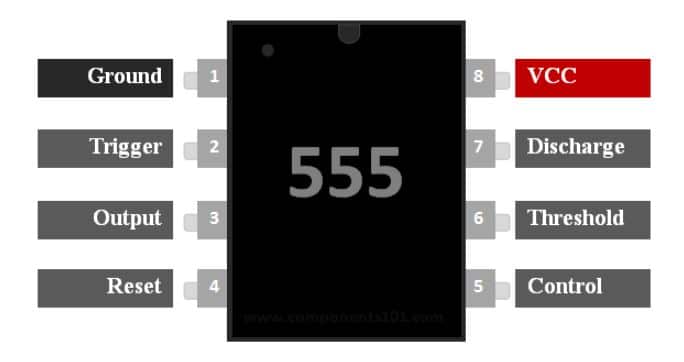

• Package: 8-pin DIP

For more background, see the 555 timer IC and its history: reference. Browse our full range of ICs and microcontrollers.

NE555 Precision Timer IC

دائرة NE555 شريحة مؤقت 555 الأسطورية، واحدة من أكتر الدوائر المتكاملة إنتاجًا وتعدد استخدامات في تاريخ الإلكترونيات، بتستخدم في تهيئات توقيت أحادي ومزدوج وثنائي الاستقرار.

NE555 – إزاي شغالة

فيها مقسم جهد ومقارنين وفليب-فلوب RS ومرحلة خرج بيقدروا مع بعض يولدوا تأخيرات وقت دقيقة (وضع أحادي الاستقرار) أو تذبذب مستمر بتردد محدد (وضع مزدوج الاستقرار) حسب إزاي المقاومات والكباسيتورات الخارجية موصولة.

مطابقة وظيفيًا لمصدر ثانٍ uPC555H الموجود كمان عبر الكتالوج — واحدة من أكتر الشرائح فائدة وتدريسًا فعلًا لأي حد بيتعلم إلكترونيات.

المواصفات الأساسية

• أوضاع تشغيل أحادي ومزدوج وثنائي الاستقرار
• وظيفة توقيت/مذبذب متعددة الاستخدامات جدًا
• واحدة من أكتر الدوائر المتكاملة إنتاجًا على الإطلاق

الاستخدامات

• دوائر توقيت وتأخير دقيقة
• توليد مذبذب أحادي الاستقرار (موجة مربعة/PWM)
• تطبيقات توقيت للأغراض العامة لا تعد ولا تحصى

المواصفات الفنية

• الوظيفة: شريحة مؤقت دقيقة
• الأوضاع: أحادي، مزدوج، ثنائي الاستقرار
• التغليف: DIP بـ8 أرجل

لمزيد من التفاصيل التقنية راجع شريحة مؤقت 555 وتاريخها على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
