2N6383

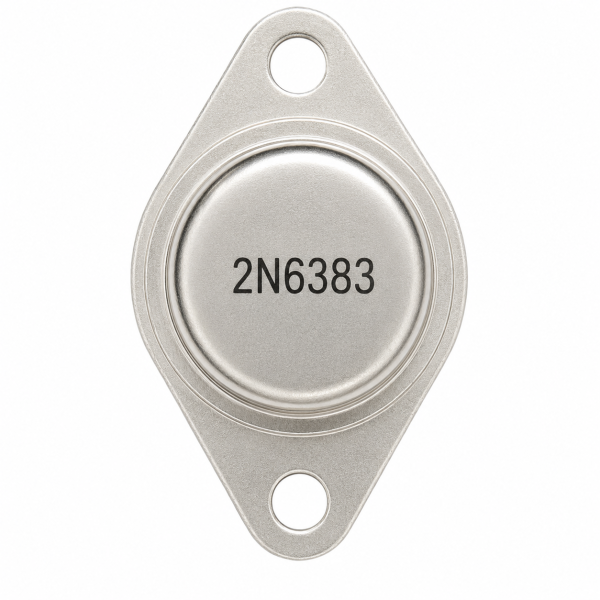

2N6383 transistor

The 2N6383 transistor is an NPN monolithic Darlington power transistor in a TO-3 package, rated 40V / 10A, designed for power amplifier applications.

How It Works

The 2N6383 transistor packs two NPN transistor stages onto one die in a Darlington configuration, where the first stage’s emitter current feeds the second stage’s base, multiplying overall current gain substantially. This lets a small base drive current control up to 10A of collector current at up to 40V, while its TO-3 metal package handles up to 100W of dissipation. This high-gain, moderate-voltage profile makes it well suited to power amplifier output stages where efficient current amplification matters more than extreme voltage handling.

Key Features

• NPN monolithic Darlington power transistor
• 40V collector-emitter voltage, 10A collector current
• High current gain, 100W dissipation
• TO-3 metal package

Typical Applications

• Power amplifier output stages
• High-current motor and solenoid drivers
• General-purpose Darlington switching
• Audio and industrial power circuits

Specifications

See Key Features above for rated voltage, current, and package. Housed in a standard through-hole package with a mounting/lead configuration typical of its family, suited for common breadboard and PCB prototyping.

Reference: Darlington transistors (Wikipedia) — browse more transistors, triacs & thyristors at Electrolik.

شريحة 2N6383 transistor

ترانزستور 2N6383 transistor دارلينجتون قدرة NPN متكامل باكدج TO-3، مقيّم 40 فولت / 10 أمبير، مصمم لتطبيقات مكبر القدرة.

إزاي شغالة

شريحة 2N6383 transistor بتحشر مرحلتين ترانزستور NPN على نفس الرقاقة بترتيب دارلينجتون، تيار إميتر المرحلة الأولى بيغذي قاعدة المرحلة التانية، وده بيضاعف كسب التيار الإجمالي بشكل كبير. ده بيخلي تيار تشغيل قاعدة صغير يتحكم في تيار كوليكتور لحد 10 أمبير على فولت لحد 40، وباكدج TO-3 المعدني بتاعها بيتحمل لحد 100 وات تبديد. البروفايل ده من كسب عالي وفولت معتدل بيخليها مناسبة لمراحل خرج مكبر القدرة اللي تكبير التيار الكفء فيها أهم من تحمل فولت شديد.

المواصفات الأساسية

• ترانزستور دارلينجتون قدرة NPN متكامل
• فولت كوليكتور-إميتر 40، تيار كوليكتور 10 أمبير
• كسب تيار عالي، تبديد 100 وات
• باكدج TO-3 معدني

الاستخدامات

• مراحل خرج مكبر القدرة
• درايفرات موتور وسولينويد عالية التيار
• تبديل دارلينجتون عام الاستخدام
• دوائر قدرة صوتية وصناعية

المواصفات الفنية

راجع المواصفات الأساسية فوق للفولت والتيار والباكدج. متغلّفة في باكدج through-hole قياسي بترتيب أرجل نموذجي لعائلتها، مناسب لتجربة البريدبورد والبورد العادية.

مصدر: ترانزستور دارلينجتون (ويكيبيديا) — تصفح المزيد من الترانزستورات والتراياك والثايرستور في إلكتروليك.
