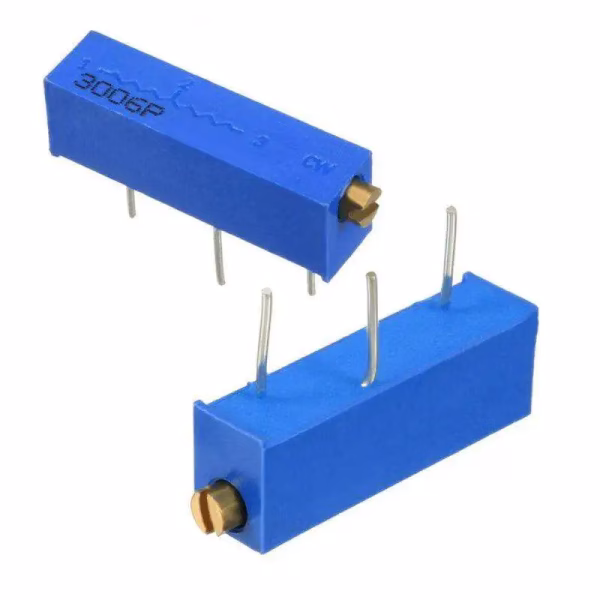

Trimmer Potentiometer Multi Turn 3006P-1-201 50k Ohm 0.75W 3 Pins Through Hole

Bourns 3006P-1-201

The Bourns 3006P-1-201 is a through-hole multiturn trimming potentiometer from the Bourns 3006 series with a 50K ohm track resistance, part of the same family covering values from 500Ω up to 20K and beyond.

How It Works

A cermet resistive element is adjusted via a side lead-screw mechanism requiring 15 full turns to sweep the entire 50K ohm range, giving fine control for precise calibration. It carries a ±10% resistance tolerance, ±100ppm/°C temperature coefficient, and a 750mW power rating within a compact 3/4-inch rectangular body. The IP65-rated sealing protects the element during wave soldering and cleaning.

Key Features

• Resistance: 50KΩ, ±10% tolerance
• 15-turn multiturn adjustment via side lead screw
• Power rating: 750mW
• IP65-rated sealed cermet element
• Temperature range: -55C to +125C

Typical Applications

• Precision circuit calibration during manufacturing
• Voltage divider and reference-level fine-tuning
• Sensor and instrumentation trimming

Specifications

Resistance: 50KΩ | Tolerance: ±10% | Turns: 15 | Power: 750mW | Insulation resistance: 500VDC | Temp range: -55C to +125C

Reference: Bourns 3006 series datasheet | More Resistors & Potentiometers

Bourns 3006P-1-201

مقاومة Bourns 3006P-1-201 بوتنشيومتر ضبط متعدد اللفات بفتحة ثقب من سلسلة Bourns 3006 بمقاومة مسار 50 كيلو أوم، جزء من نفس العائلة اللي بتغطي قيم من 500 أوم لحد 20 كيلو أوم وأكتر.

إزاي شغالة

عنصر مقاومة سيرمت بيتضبط عبر آلية لولب جانبي محتاجة 15 لفة كاملة لتغطية المدى الكامل 50 كيلو أوم، وده بيدي تحكم دقيق للمعايرة الضيقة. بيحمل تفاوت مقاومة ±10% ومعامل حرارة ±100ppm/درجة، وتصنيف قدرة 750 ميلي وات في جسم مستطيل مدمج 3/4 بوصة. الختم بتصنيف IP65 بيحمي العنصر أثناء اللحام بالموجة والتنظيف.

المواصفات الأساسية

• المقاومة: 50 كيلو أوم، تفاوت ±10%
• ضبط متعدد اللفات 15 لفة عبر لولب جانبي
• تصنيف القدرة: 750 ميلي وات
• عنصر سيرمت مختوم بتصنيف IP65
• مدى الحرارة: -55 إلى +125 درجة

الاستخدامات

• معايرة الدوائر الدقيقة أثناء التصنيع
• ضبط دقيق لمقسم الفولت ومستوى المرجع
• ضبط المستشعرات والأجهزة القياسية

المواصفات الفنية

المقاومة: 50 كيلو أوم | التفاوت: ±10% | اللفات: 15 | القدرة: 750 ميلي وات | مقاومة العزل: 500 فولت مستمر | مدى الحرارة: -55 إلى +125 درجة
