TF/U Disk MP3 Format Decoder Board Amplifier Module

TF/U Disk MP3 Decoder Board Amplifier Module

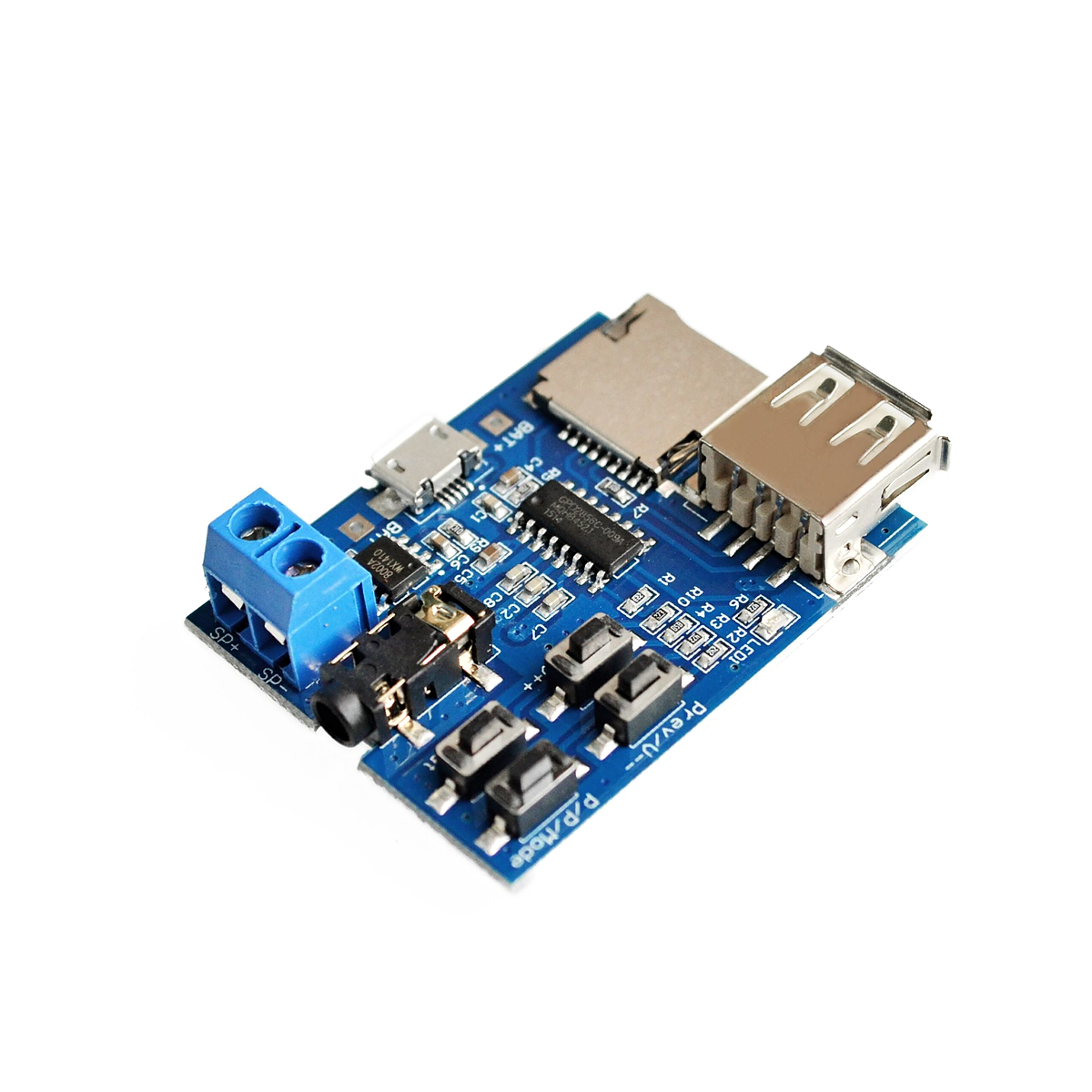

The TF/U Disk MP3 Decoder Board is a compact audio playback module built for DIY electronics and embedded audio projects. It plays MP3 files from a microSD (TF) card or a USB flash drive. So, no computer or streaming connection is needed. An onboard 2W mono amplifier drives a 4Ω speaker directly. Additionally, a 3.5mm headphone jack handles external audio output. Because it runs on Micro-USB 5V or a 3.7V lithium battery, the board suits both mains-powered and portable projects.

TF/U Disk MP3 Decoder Board Key Features

• Onboard 2W mono amplifier, up to about 3W at 5V, wired directly to a 4Ω speaker, plus a gold-plated 3.5mm headphone jack for external audio.
• Powered by Micro-USB 5V or an optional 3.7V lithium battery, so it runs from a phone charger, power bank, or battery pack.
• Reads MP3 files from a TF (microSD) card or a USB flash drive, with automatic fallback between the two.
• Solder-free speaker terminals for quick, tool-free wiring.
• Four push buttons handle track navigation, volume, play/pause, and playback mode.
• Red LED indicator flashes during MP3 playback for a quick visual status check.
• Powers on and starts playback automatically, with no extra setup needed.

MP3 Decoder Board Specifications

• Operating Voltage: 3.7-5.5V DC (Micro-USB 5V or 3.7V battery)
• Output Power: 2W mono, up to about 3W max at 5V (recommended for a 4Ω/3W speaker)
• Audio Format: MP3 only, no WAV or WMA decoding
• Supported Memory: MicroSD/TF card, tested up to 16GB; USB-A host port, tested up to 32GB
• Audio Outputs: 3.5mm stereo headphone jack and 2-pin mono speaker terminal
• Amplifier: 8002A class-AB power amplifier, 2W
• Dimensions: approximately 45 x 36 x 9mm

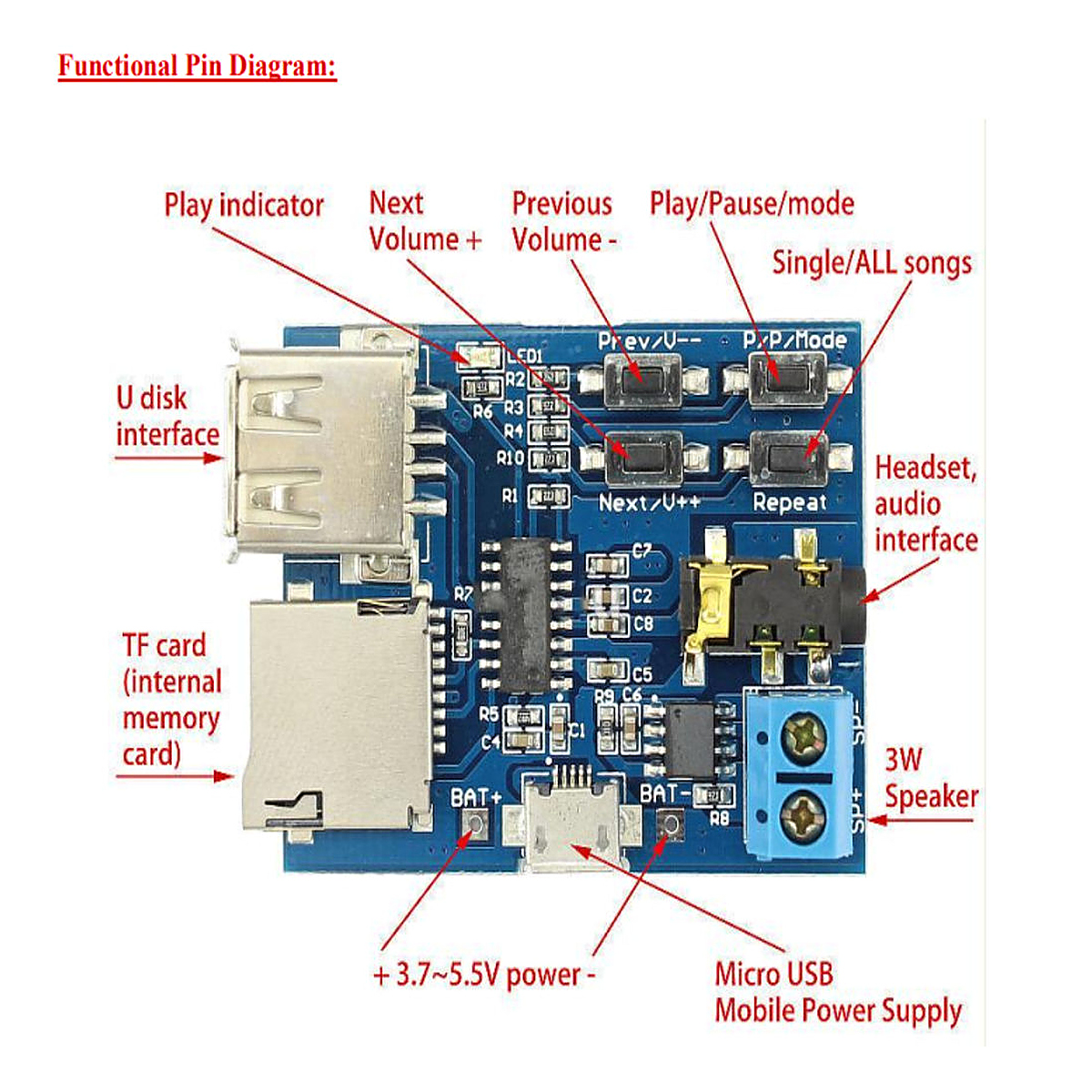

• Controls: 4 push buttons (Prev/V-, Next/V+, Mode/Play, Repeat)
• Indicator: Red LED, active during MP3 playback

MP3 Decoder Board Applications

• Portable MP3 players and handheld audio devices
• Compact, no-screen mini speaker systems
• Toys, kiosks, and other devices needing audio playback
• Educational electronics and audio system projects
• General DIY electronics builds needing simple MP3 playback

This MP3 Decoder Board ships brand new from Electrolik. It includes the module only, so it is ready to wire into your project right away. In addition, the buttons and terminals need no soldering for basic use. As a result, beginners can get a working audio setup running in minutes.

Looking for more audio and sensor modules? Browse our full range of sensors and modules at Electrolik for more DIY electronics components.

Data Sheet

لوحة فك ترميز MP3 ومضخم صوت (TF/U Disk)

لوحة فك ترميز MP3 (TF/U Disk) هي وحدة تشغيل صوت مدمجة مصممة لمشاريع الإلكترونيات وأنظمة الصوت المدمجة. تشغّل ملفات MP3 مباشرة من كارت microSD (TF) أو فلاشة USB. لذلك لا تحتاج لأي كمبيوتر أو اتصال إنترنت. يوجد بها مضخم صوت أحادي 2 وات متصل مباشرة بسماعة. بالإضافة إلى ذلك، يوجد مخرج سماعة رأس 3.5 مم للصوت الخارجي. ولأنها تعمل بمنفذ Micro-USB 5 فولت أو بطارية ليثيوم 3.7 فولت، تناسب اللوحة المشاريع الثابتة والمحمولة معًا.

أبرز مميزات لوحة MP3 Decoder Board

• مضخم صوت أحادي 2 وات (حتى 3 وات تقريبًا عند 5 فولت) متصل مباشرة بسماعة 4 أوم، بالإضافة إلى مخرج سماعة رأس 3.5 مم مطلي بالذهب.
• يعمل بمنفذ Micro-USB 5 فولت أو بطارية ليثيوم 3.7 فولت اختيارية، فيمكن تشغيله من شاحن موبايل أو باور بانك أو بطارية.
• يقرأ ملفات MP3 من كارت TF (microSD) أو فلاشة USB، مع تبديل تلقائي بينهما.
• أطراف توصيل السماعة بدون لحام لتوصيل سريع وسهل.
• أربعة أزرار للتحكم في التنقل بين المقاطع، الصوت، التشغيل/الإيقاف، ونمط التشغيل.
• مؤشر LED أحمر يومض أثناء تشغيل MP3 لمتابعة الحالة بسرعة.
• يعمل ويبدأ التشغيل تلقائيًا عند التوصيل، من غير إعدادات إضافية.

مواصفات لوحة MP3 Decoder Board

• جهد التشغيل: 3.7-5.5 فولت (Micro-USB 5 فولت أو بطارية 3.7 فولت)
• قدرة الخرج: 2 وات أحادي، حتى 3 وات تقريبًا عند 5 فولت (يُنصح بسماعة 4 أوم/3 وات)
• صيغة الصوت: MP3 فقط، بدون دعم WAV أو WMA
• الذاكرة المدعومة: كارت MicroSD/TF حتى 16 جيجا؛ منفذ USB-A حتى 32 جيجا
• مخارج الصوت: مخرج سماعة رأس 3.5 مم ومخرج سماعة أحادي بطرفين
• المضخم: 8002A من فئة AB بقدرة 2 وات
• الأبعاد: تقريبًا 45 × 36 × 9 مم
• الأزرار: 4 أزرار (السابق/تقليل الصوت، التالي/زيادة الصوت، تشغيل/وضع، تكرار)
• المؤشر: LED أحمر، يعمل أثناء تشغيل MP3

تطبيقات لوحة MP3 Decoder Board

• أجهزة تشغيل MP3 المحمولة
• أنظمة سماعات صغيرة بدون شاشة
• الألعاب والأكشاك وأي جهاز يحتاج تشغيل صوت
• مشاريع تعليمية في الإلكترونيات وأنظمة الصوت
• مشاريع الإلكترونيات الهواة التي تحتاج تشغيل MP3 بسيط

هذه اللوحة تصل جديدة تمامًا من Electrolik، وتشمل الوحدة فقط، فهي جاهزة للتوصيل في مشروعك مباشرة. بالإضافة إلى ذلك، لا تحتاج الأزرار والأطراف للحام في الاستخدام الأساسي. ونتيجة لذلك، يمكن للمبتدئين تجهيز نظام صوت يعمل خلال دقائق.
