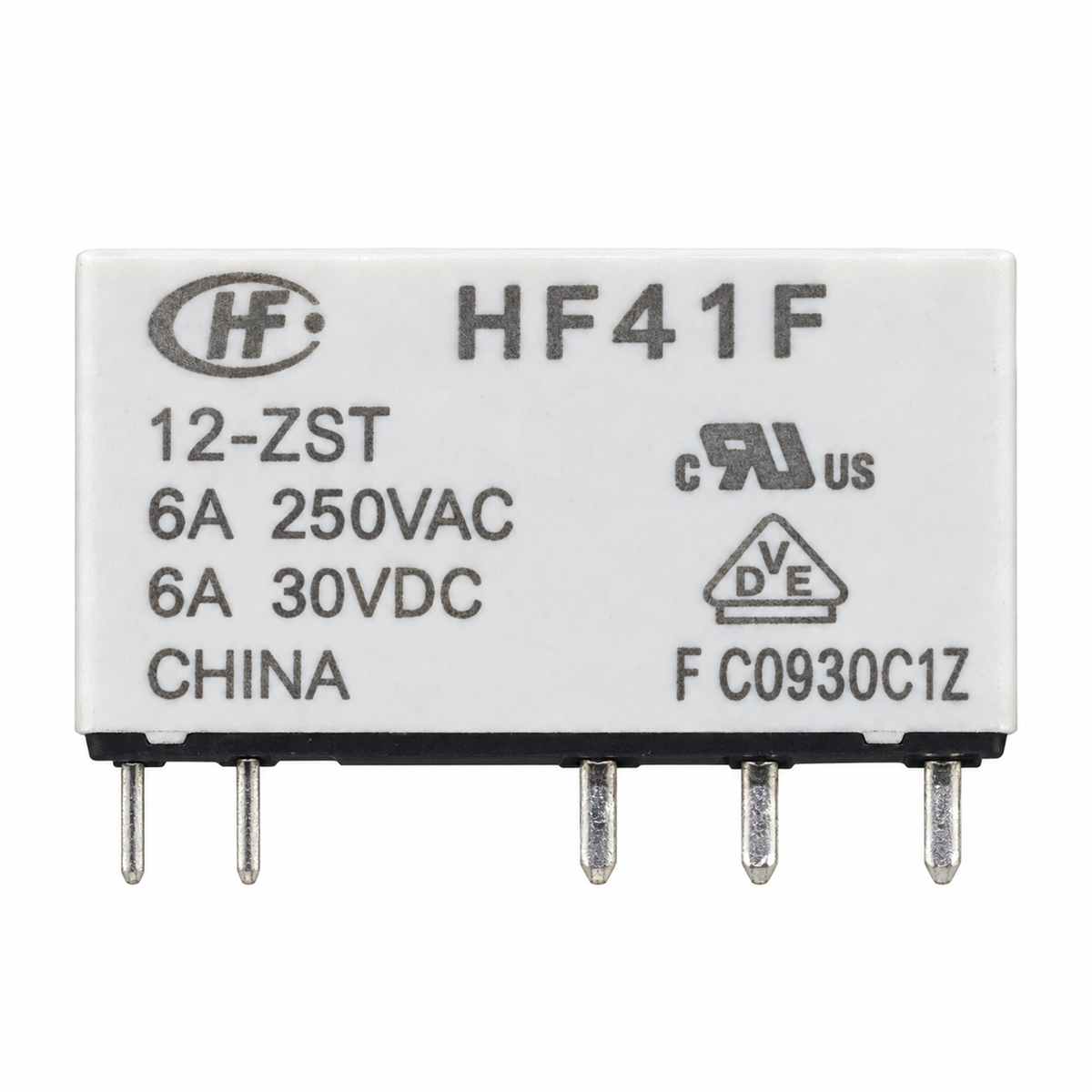

HF41F-12-ZST 12V 6A Power Relay

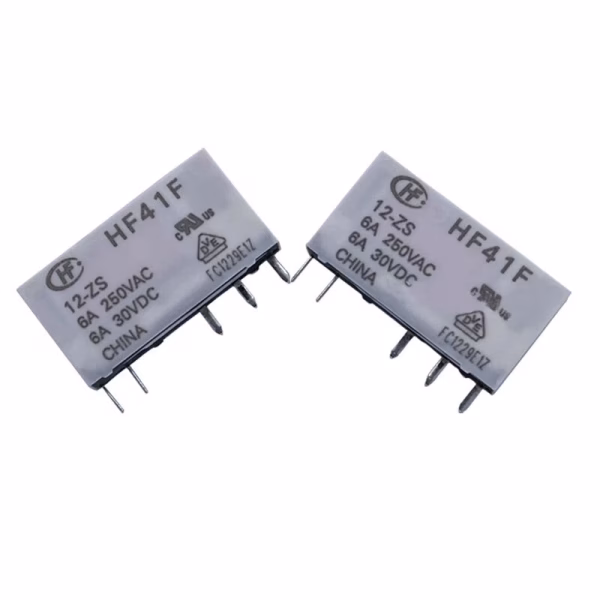

Relay REL341 HF41F/012-ZST 12V 6A 5PIN

The Relay REL341 HF41F/012-ZST 12V 6A 5PIN is an electromechanical power relay that uses a 12V coil to magnetically pull a set of internal contacts closed, letting a small control signal switch a much larger 6A load safely and with full electrical isolation.

REL341 HF41F Relay 12V – How It Works

Energizing the 12V coil creates a magnetic field that pulls the relay’s armature and closes (or opens, depending on contact type) the internal switch contacts, which are rated to carry the 6A load independently of the low-power coil circuit that triggers them. This physical separation between the coil side and the contact side is what makes relays so widely used for switching AC mains loads, motors and heaters from low-voltage logic or a microcontroller output, since there is no direct electrical connection between the two sides. The relay mounts in a standard 5-pin through-hole footprint common across PCB relay sockets and prototyping boards, making it a drop-in part for repair work or new circuit designs using the same pinout.

Key Features

• Coil voltage: 12V
• Contact rating: 6A
• Pin count: 5-pin
• Full electrical isolation between coil and contacts

Typical Applications

• Switching AC mains loads from low-voltage control circuits
• Motor, pump and heater control circuits
• Industrial control panel and appliance repair

Specifications

• Coil voltage: 12V
• Contact rating: 6A
• Pins: 5

Specifications are based on the manufacturer’s published relay datasheet for this coil/contact combination. Because a relay’s contacts are rated for a maximum switching current and voltage, always keep the connected load within the 6A rating to avoid contact arcing or premature failure. When replacing an existing relay in a repair job, match both the coil voltage and the physical pinout exactly, since two relays that look similar can wire their coil and contact pins in a different arrangement even at the same pin count.

Looking for more modules? Browse our full range of electronic modules and accessories.

Relay REL341 HF41F/012-ZST 12V 6A 5PIN

Relay REL341 HF41F/012-ZST 12V 6A 5PIN مرحل قدرة كهرومغناطيسي بيستخدم ملف 12V عشان يجذب مغناطيسيًا مجموعة تلامسات داخلية وتقفل، وده بيخلي إشارة تحكم صغيرة تبدل حمل 6A أكبر بكتير بأمان وعزل كهربائي كامل.

REL341 HF41F Relay 12V – إزاي شغال

تنشيط ملف 12V بيولد مجال مغناطيسي بيجذب سلاح المرحل ويقفل (أو يفتح، حسب نوع التلامس) تلامسات المفتاح الداخلية، اللي مقننة تتحمل حمل 6A بشكل مستقل عن دائرة الملف منخفض القدرة اللي بتشغلها. الفصل الفيزيائي ده بين جانب الملف وجانب التلامس هو اللي بيخلي المرحلات مستخدمة بشكل واسع لتبديل أحمال شبكة AC وموتورات وسخانات من منطق منخفض الجهد أو خرج متحكم دقيق، لأنه معنديش اتصال كهربائي مباشر بين الجانبين. المرحل بيتركب في بصمة 5 طرف قياسية شائعة عبر مقابس مرحل PCB وبوردات النموذج الأولي، وده بيخليه قطعة بديلة مباشرة لأعمال الإصلاح أو تصاميم دوائر جديدة بنفس ترتيب الأطراف.

المواصفات الأساسية

• جهد الملف: 12V
• تقنين التلامس: 6A
• عدد الأطراف: 5
• عزل كهربائي كامل بين الملف والتلامسات

الاستخدامات

• تبديل أحمال شبكة AC من دوائر تحكم منخفضة الجهد
• دوائر تحكم موتورات ومضخات وسخانات
• إصلاح لوحات تحكم صناعية وأجهزة منزلية

المواصفات الفنية

• جهد الملف: 12V
• تقنين التلامس: 6A
• الأطراف: 5

المواصفات معتمدة على توثيق الشركة المصنعة المنشور لمرحل بهذا التوليف من الملف/التلامس. وبما إن تلامسات المرحل مقننة لأقصى تيار وجهد تبديل، حافظ دايمًا على الحمل الموصل ضمن تقنين 6A لتجنب تقوس التلامس أو الفشل المبكر.

محتاج موديولات تانية؟ تصفح باقي الموديولات والإكسسوارات الإلكترونية عندنا.
