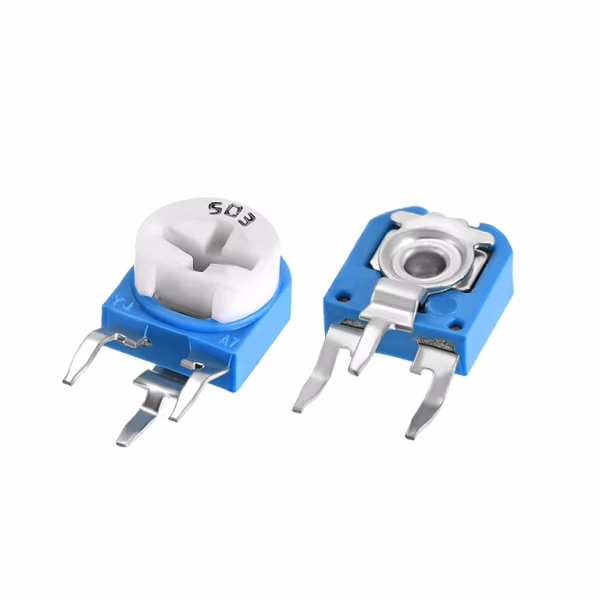

Potentiometer 50k RM063 Small Vertical mount

RM063 50K trimpot

The RM063 50K trimpot is a compact carbon-film trimming potentiometer, smaller than the RM065 family, built for circuits where board space is tight and a full-size trimmer won’t fit.

How It Works

A cross-slot screwdriver adjustment lets a technician sweep the full 50KΩ range in a single turn across a 200-degree ±20-degree rotation angle. Its 6.3mm insulated-plastic body carries a 0.1W power rating, ±20% tolerance, and a maximum operating voltage of 50V, functioning across -5C to +70C. Its 3 through-hole pins mount horizontally with side-adjust access, common in switch-mode power supply reference adjustment.

Key Features

• Resistance: 50KΩ
• Compact 6.3mm body, smaller than RM065
• Power rating: 0.1W | Tolerance: ±20%
• Rotation angle: 200° ±20°
• Operating range: -5C to +70C, max 50V

Typical Applications

• Switch-mode power supply reference adjustment
• Space-constrained PCB calibration points
• Infrequent circuit calibration

Specifications

Resistance: 50KΩ | Power: 0.1W | Tolerance: ±20% | Rotation: 200° ±20° | Max voltage: 50V | Temp range: -5C to +70C

Reference: RM063/RM065 carbon film potentiometer datasheet | More Resistors & Potentiometers

RM063 50K trimpot

مقاومة RM063 50K trimpot مقياس ضبط كربوني مدمج، أصغر من عائلة RM065، مصمم للدوائر اللي مساحة اللوحة فيها ضيقة ومقياس ضبط كامل الحجم مش هيتناسب.

إزاي شغالة

فتحة ضبط متقاطعة للمفك بتسمح للفني بمسح المدى الكامل 50 كيلو أوم في لفة واحدة عبر زاوية دوران 200 درجة ±20 درجة. جسمه البلاستيكي المعزول 6.3 مم بيحمل تصنيف قدرة 0.1 وات وتفاوت ±20% وأقصى فولت تشغيل 50 فولت، بيشتغل عبر -5 إلى +70 درجة. أطرافه الثلاثة بفتحة ثقب بتتركب أفقيًا بوصول ضبط جانبي، شائع في ضبط مرجع مزودات الطاقة التحويلية.

المواصفات الأساسية

• المقاومة: 50 كيلو أوم
• جسم مدمج 6.3 مم، أصغر من RM065
• تصنيف القدرة: 0.1 وات | التفاوت: ±20%
• زاوية الدوران: 200° ±20°
• مدى التشغيل: -5 إلى +70 درجة، أقصى 50 فولت

الاستخدامات

• ضبط مرجع مزودات الطاقة التحويلية
• نقاط معايرة على لوحات ضيقة المساحة
• معايرة دائرة عرضية

المواصفات الفنية

المقاومة: 50 كيلو أوم | القدرة: 0.1 وات | التفاوت: ±20% | الدوران: 200° ±20° | أقصى فولت: 50 فولت | مدى الحرارة: -5 إلى +70 درجة
