PCB Single Side FR2 20×20

PCB Single Side FR2 20×20

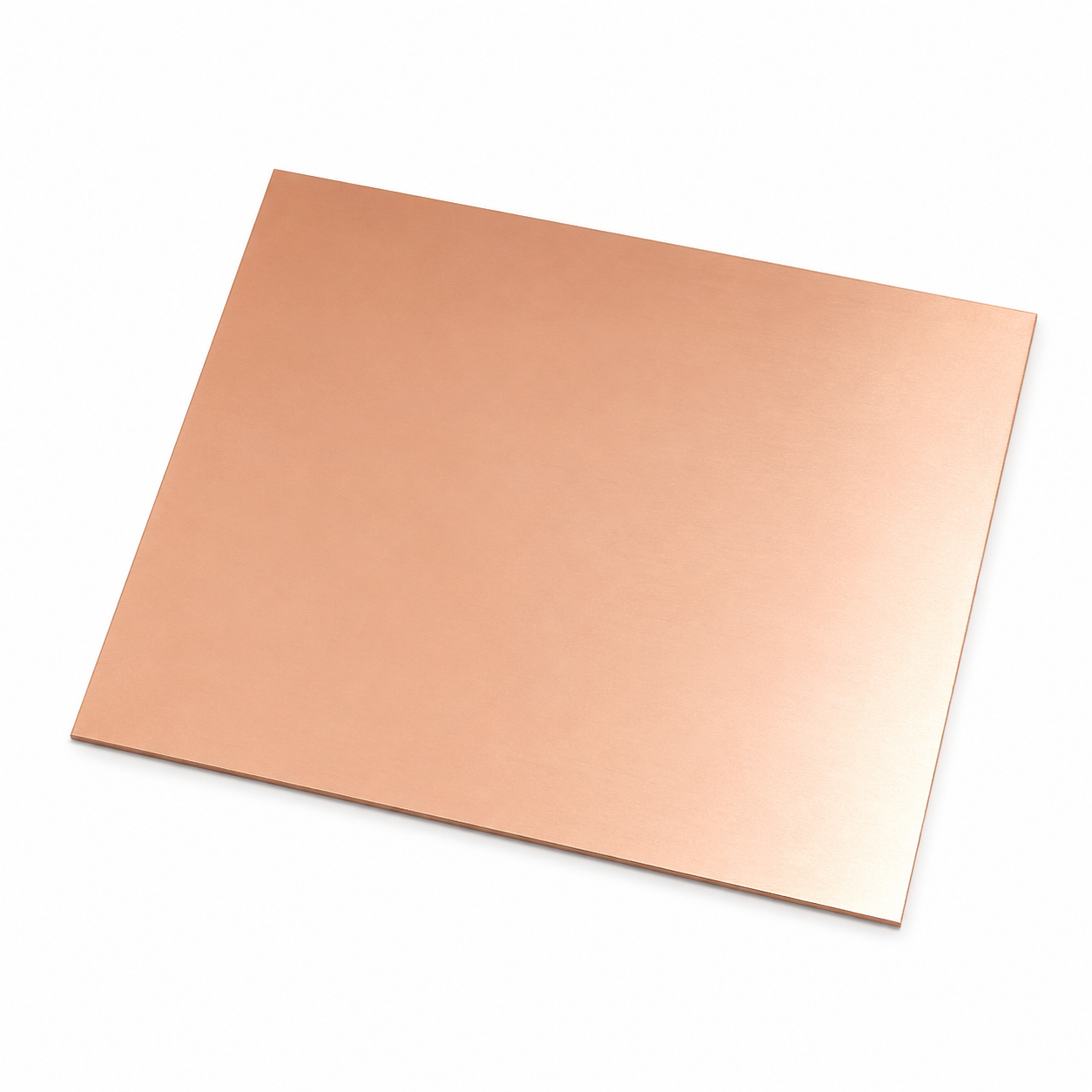

The PCB Single Side FR2 20×20 is a bare prototyping board made from FR2 laminate, giving hobbyists and technicians a solid, etchable or hand-wireable surface for building one-off circuits, repairs and custom PCB layouts.

PCB Single Side FR2 20×20 – How It Works

FR2 is a fiberglass-reinforced epoxy laminate (a lower-cost paper-phenolic grade) with a copper layer bonded to one or both faces, giving a rigid, easy-to-cut and solder base for circuit construction. This single layer board measures 20x20cm and comes as a plain copper-clad sheet, meaning it can be used as-is for chemical etching a custom PCB layout, for point-to-point soldering of through-hole components, or cut down to a smaller custom size with a hacksaw or PCB cutter for a specific enclosure. Because it ships unpopulated and unetched, it works equally well for one-off repair jobs, prototyping a new circuit before committing to a professionally manufactured PCB, or teaching basic soldering and circuit-building skills.

Key Features

• Material: FR2
• Layers: Single Layer
• Board size: 20x20cm
• Surface: plain copper-clad

Typical Applications

• DIY circuit prototyping and hand-soldered builds
• Custom PCB etching projects
• Electronics repair and one-off circuit boards

Specifications

• Material: FR2
• Configuration: Single Layer
• Dimensions: 20x20cm

Specifications follow standard FR2 copper-clad laminate properties used across the PCB prototyping industry. Because FR2 boards distribute heat differently than a professionally manufactured PCB, use a temperature-controlled soldering iron and avoid prolonged heat on any single pad to prevent the copper trace from lifting. Store unused boards flat and away from humidity, since the exposed copper surface can oxidize over time and make soldering or etching noticeably harder if left uncovered for months. A quick wipe with isopropyl alcohol before use removes fingerprint oils and light oxidation for a cleaner solder joint or more even etch.

Looking for more modules? Browse our full range of electronic modules and accessories.

PCB Single Side FR2 20×20

لوح PCB Single Side FR2 20×20 لوح بروتوتايب فاضي مصنوع من رقائق FR2، بيدي للهواة والفنيين سطح صلب قابل للحفر أو التوصيل اليدوي لبناء دوائر لمرة واحدة وإصلاحات وتخطيطات PCB مخصصة.

PCB Single Side FR2 20×20 – إزاي شغال

FR2 رقائق إيبوكسي مقواة بألياف الزجاج (درجة ورقية فينولية أرخص) مع طبقة نحاس ملتصقة بوجه واحد أو الاثنين، وده بيدي قاعدة صلبة سهلة القطع واللحام لبناء الدوائر. اللوح ده Single Layer بيقيس 20x20cm وبييجي كـplain copper-clad، يعني ممكن يتستخدم زي ما هو للحفر الكيميائي لتخطيط PCB مخصص، أو للحام نقطة بنقطة لمكونات ثقب-من-خلال، أو يتقطع لمقاس أصغر مخصص بمنشار حديد أو قطاعة PCB لعلبة معينة. وبما إنه بيتشحن غير مجمع وغير محفور، بيشتغل بنفس الكفاءة لأعمال إصلاح لمرة واحدة، أو عمل نموذج أولي لدائرة جديدة قبل الالتزام بـPCB مصنّع احترافيًا، أو تعليم مهارات لحام وبناء دوائر أساسية.

المواصفات الأساسية

• الخامة: FR2
• الطبقات: Single Layer
• مقاس اللوح: 20x20cm
• السطح: plain copper-clad

الاستخدامات

• بناء نموذج أولي لدوائر DIY ولحام يدوي
• مشاريع حفر PCB مخصصة
• إصلاح إلكترونيات ودوائر لمرة واحدة

المواصفات الفنية

• الخامة: FR2
• التكوين: Single Layer
• الأبعاد: 20x20cm

المواصفات بتتبع خصائص رقائق نحاس FR2 القياسية المستخدمة عبر صناعة نماذج PCB الأولية. وبما إن ألواح FR2 بتوزع الحرارة بشكل مختلف عن PCB مصنّع احترافيًا، استخدم كاوية لحام بتحكم حراري وتجنب الحرارة الطويلة على أي لبادة واحدة عشان تمنع رفع مسار النحاس.
