On/Off Switch PCB 3pin

On/Off Switch PCB 3pin

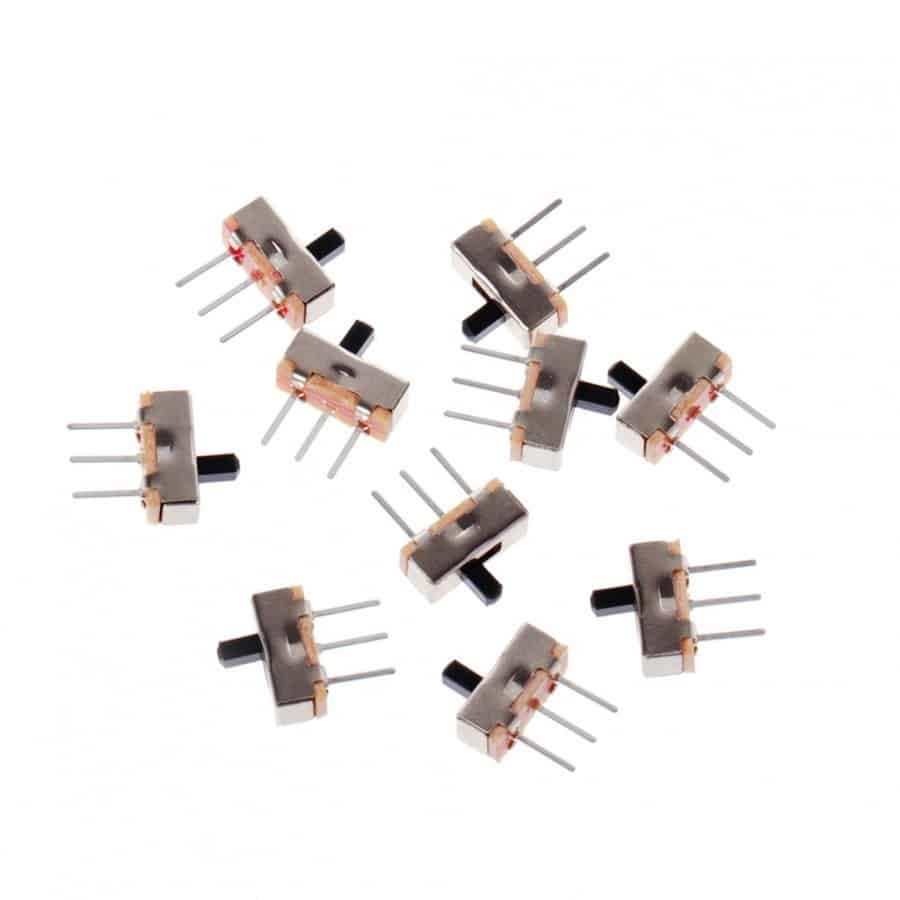

This is a 3-pin PCB-mount on/off switch, a small through-hole rocker or slide switch designed to solder directly onto a circuit board.

on off switch PCB 3 pin – How It Works

Its 3 pins typically correspond to an SPDT (single-pole, double-throw) switching arrangement, letting the actuator connect a common pin to one of two other pins depending on switch position — a simple and compact way to toggle a single circuit between two states directly on a board.

Compared to the 6-pin DPDT version also found across this catalog, this simpler 3-pin switch suits designs needing to toggle just one circuit rather than two simultaneously.

Key Features

• 3-pin PCB-mount switch (typically SPDT)
• Through-hole solder terminals
• Compact on-board switching

Typical Applications

• On-board single-circuit power switching
• Mode/state selection on PCBs
• Compact device power control switches

Specifications

• Pins: 3
• Typical Configuration: SPDT
• Mounting: Through-hole PCB

For more background, see electrical switch types and pole/throw terminology: reference. Browse our full range of switches.

On/Off Switch PCB 3pin

ده سويتش تشغيل/إيقاف للتركيب على PCB بـ3 أرجل، سويتش هزاز أو سحاب صغير ثقب مباشر مصمم عشان يتلحم مباشرة على بورد الدائرة.

on off switch PCB 3 pin – إزاي شغالة

أرجلها الـ3 عادة بتتوافق مع ترتيب تبديل SPDT (قطب واحد، اتجاهين)، بتخلي المشغل يوصل رجل مشتركة بواحدة من رجلين تانيين حسب وضع السويتش — طريقة بسيطة ومدمجة لتبديل دائرة واحدة بين حالتين مباشرة على البورد.

مقارنة بنسخة 6 أرجل DPDT الموجودة كمان عبر الكتالوج، السويتش الأبسط ده بـ3 أرجل مناسب لتصميمات محتاجة تبديل دائرة واحدة بس مش اتنين في نفس الوقت.

المواصفات الأساسية

• سويتش تركيب PCB بـ3 أرجل (عادة SPDT)
• أطراف لحام ثقب مباشر
• تبديل مدمج على البورد

الاستخدامات

• تبديل طاقة دائرة واحدة على البورد
• اختيار وضع/حالة على PCB
• سويتشات تحكم طاقة جهاز مدمجة

المواصفات الفنية

• الأرجل: 3
• التهيئة النموذجية: SPDT
• التركيب: PCB ثقب مباشر

لمزيد من التفاصيل التقنية راجع أنواع السويتش الكهربي ومصطلحات القطب/الاتجاه على ويكيبيديا، وتصفح باقي السويتشات المتوفرة عندنا.
