MJ4032

MJ4032 transistor

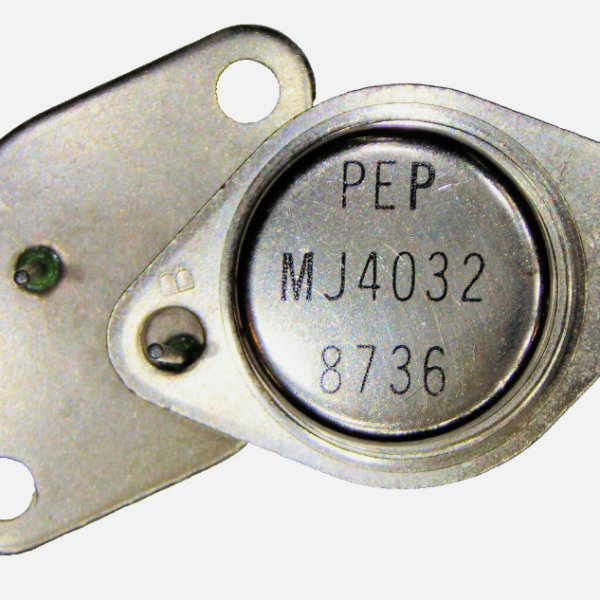

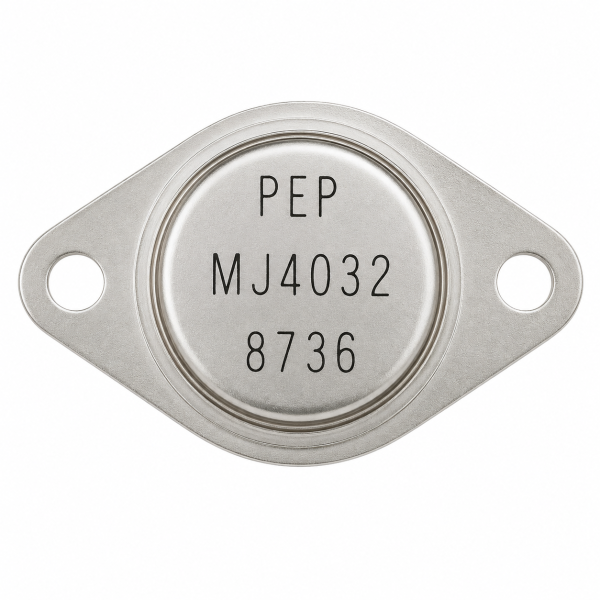

The MJ4032 transistor is a PNP Darlington power transistor in a TO-3 package, rated 100V / 16A with very high current gain (hFE ~2000), complementary to the NPN MJ4035.

How It Works

The MJ4032 transistor is a monolithic PNP Darlington pair: two PNP transistor stages on one die where the first stage’s output feeds the second stage’s base, multiplying the overall current gain to roughly hFE 2000. This lets a very small base current control up to 16A of collector current at up to 100V, while dissipating up to 150W in its robust TO-3 metal package. As the PNP complement to the NPN MJ4035, it’s used in complementary amplifier and general-purpose output stages requiring high current gain with minimal drive.

Key Features

• PNP Darlington power transistor
• 100V collector-emitter voltage, 16A collector current
• hFE ~2000 typical
• TO-3 package, complementary to NPN MJ4035

Typical Applications

• Complementary general-purpose amplifier output stages
• High-current, low-drive power switching
• Motor and solenoid driver circuits
• Power regulator pass elements

Specifications

See Key Features above for rated voltage, current, and package. Housed in a standard through-hole package with a mounting/lead configuration typical of its family, suited for common breadboard and PCB prototyping.

Reference: Darlington transistors (Wikipedia) — browse more transistors, triacs & thyristors at Electrolik.

شريحة MJ4032 transistor

ترانزستور MJ4032 transistor دارلينجتون قدرة PNP باكدج TO-3، مقيّم 100 فولت / 16 أمبير بكسب تيار عالي جدًا (hFE ~2000)، مكمّل لـMJ4035 (NPN).

إزاي شغالة

ترانزستور MJ4032 transistor زوج دارلينجتون PNP متكامل: مرحلتين ترانزستور PNP على نفس الرقاقة، خرج المرحلة الأولى بيغذي قاعدة المرحلة التانية، وده بيضاعف كسب التيار الإجمالي لحوالي hFE 2000. ده بيخلي تيار قاعدة صغير جدًا يتحكم في تيار كوليكتور لحد 16 أمبير على فولت لحد 100، وهو بيبدد لحد 150 وات في باكدج TO-3 المعدني المتين بتاعه. بصفته المكمّل PNP لـMJ4035 (NPN)، بيتستخدم في مكبرات تكميلية ومراحل خرج عامة محتاجة كسب تيار عالي بأقل تشغيل.

المواصفات الأساسية

• ترانزستور دارلينجتون قدرة PNP
• فولت كوليكتور-إميتر 100، تيار كوليكتور 16 أمبير
• hFE ~2000 نموذجي
• باكدج TO-3، مكمّل لـMJ4035 (NPN)

الاستخدامات

• مراحل خرج مكبر تكميلية عامة
• تبديل قدرة عالي التيار بأقل تشغيل
• دوائر تشغيل موتور وسولينويد
• عناصر تمرير منظم القدرة

المواصفات الفنية

راجع المواصفات الأساسية فوق للفولت والتيار والباكدج. متغلّفة في باكدج through-hole قياسي بترتيب أرجل نموذجي لعائلتها، مناسب لتجربة البريدبورد والبورد العادية.

مصدر: ترانزستور دارلينجتون (ويكيبيديا) — تصفح المزيد من الترانزستورات والتراياك والثايرستور في إلكتروليك.
