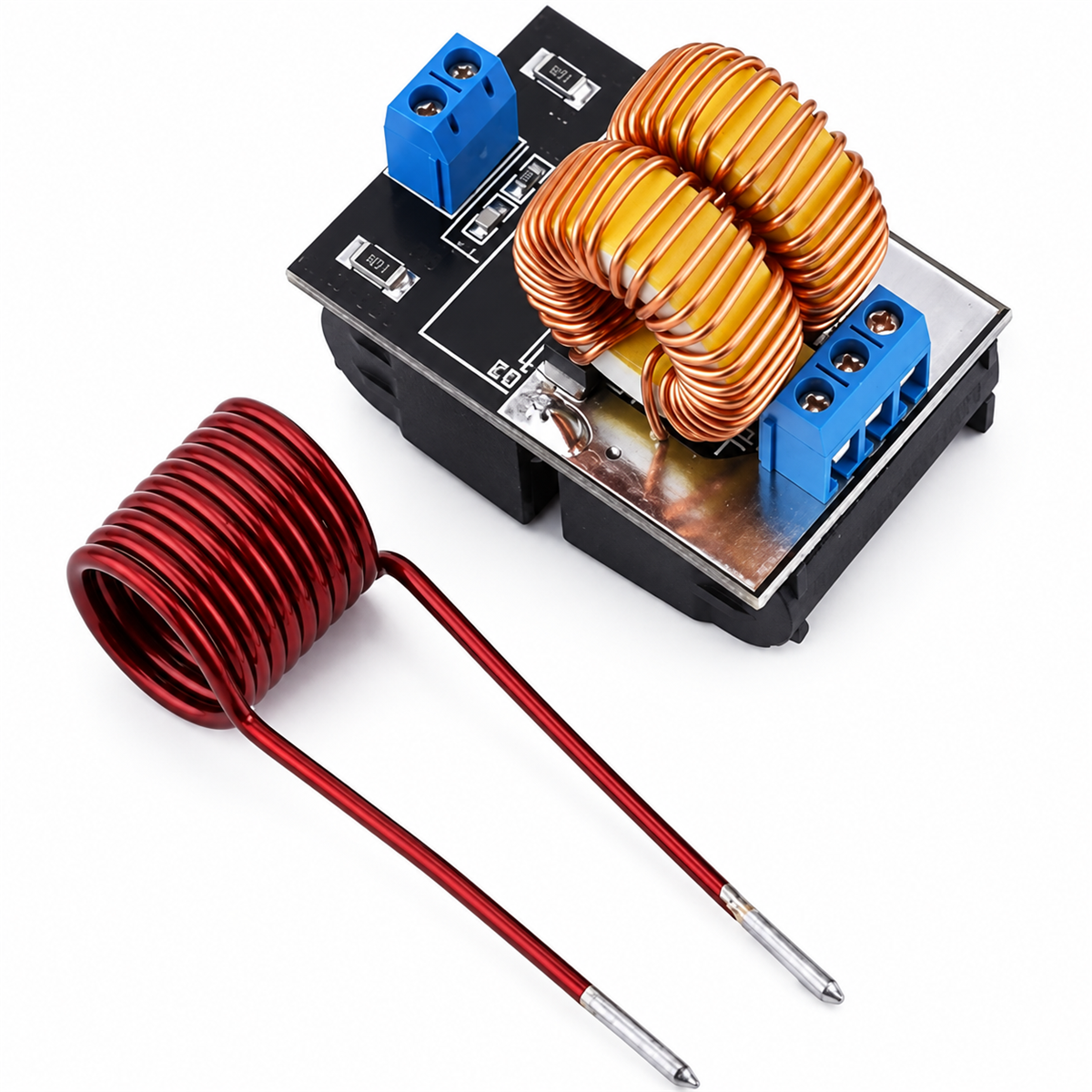

Mini ZVS Induction Heating 120W 5-12VDC With Coil

Mini ZVS Induction Heating 120W 5-12VDC With Coil

The Mini ZVS Induction Heater 120W is a zero-voltage-switching module running on 5-12VDC, using its included induction coil to heat conductive metal directly through electromagnetic induction rather than an open flame. As a result, it heats small metal parts quickly and precisely for jobs where a torch would be overkill or unsafe.

Mini ZVS Induction Heater 120W – How It Works

The ZVS circuit rapidly switches current through the induction coil, generating a fast-alternating magnetic field that induces eddy currents directly inside any conductive metal placed within the coil’s loop. Because those induced eddy currents generate heat directly inside the metal itself rather than transferring heat from an external flame, the target piece heats up quickly while the coil and surrounding air stay comparatively cool. In addition, since the module runs on a simple 5-12VDC supply rather than mains power, it’s straightforward to power from a bench supply or battery pack for portable use.

Key Features

• Power: 120W
• Input: 5-12VDC
• Zero-voltage-switching (ZVS) design
• Includes induction heating coil

Typical Applications

• Heating small metal parts for hardening or brazing
• Melting small amounts of metal or solder
• General induction heating experiments and projects

Specifications

• Power: 120W
• Input voltage: 5-12VDC
• Includes: induction coil

ZVS induction heater modules of this type follow standard induction heating principles documented by resources like EEWeb. Only heat conductive metals with this module, because non-conductive materials like plastic or wood won’t respond to induction heating at all. It also helps to keep the module’s heatsink cool with adequate airflow during extended use, since the switching transistors generate meaningful heat of their own while driving the coil continuously. Additionally, keeping the metal piece centered inside the coil rather than off to one side gives more even, predictable heating across the part.

Looking for more high voltage modules? Browse our full range of high voltage modules at Electrolik.

Mini ZVS Induction Heating 120W 5-12VDC With Coil

موديول التسخين الحثي المصغر موديول ZVS بيشتغل على 5-12 فولت DC، بيستخدم ملف الحث المرفق يسخن معدن موصل مباشرة بالحث الكهرومغناطيسي بدل لهب مفتوح. وده بيسخن قطع معدنية صغيرة بسرعة ودقة لشغلانات اللهب فيها زيادة عن اللزوم أو غير آمن.

Mini ZVS Induction Heater 120W – إزاي شغال

دائرة ZVS بتبدل التيار بسرعة عبر ملف الحث، بتولد مجال مغناطيسي متردد سريع بيحث تيارات دوامية مباشرة جوه أي معدن موصل متحط داخل حلقة الملف. وبما إن التيارات الدوامية دي بتولد حرارة مباشرة جوه المعدن نفسه مش بتنقل حرارة من لهب خارجي، القطعة المستهدفة بتسخن بسرعة بينما الملف والهوا المحيط يفضلوا باردين نسبيًا.

المواصفات الأساسية

• القدرة: 120 وات
• الدخل: 5-12 فولت DC
• تصميم تبديل جهد صفري (ZVS)
• يشمل ملف تسخين حثي

الاستخدامات

• تسخين قطع معدنية صغيرة للتصليد أو اللحام بالنحاس
• صهر كميات صغيرة من المعدن أو اللحام
• تجارب ومشاريع تسخين حثي عامة

المواصفات الفنية

• القدرة: 120 وات
• فولت الدخل: 5-12 فولت DC
• يشمل: ملف حث

سخن بس معادن موصلة بالموديول ده، لأن مواد غير موصلة زي البلاستيك أو الخشب مش هتستجيب للتسخين الحثي خالص.

محتاج موديولات فولت عالي تانية؟ تصفح باقي موديولات فولت عالي عندنا في Electrolik.
