CRT Television Flyback Transformer لاين 10-10

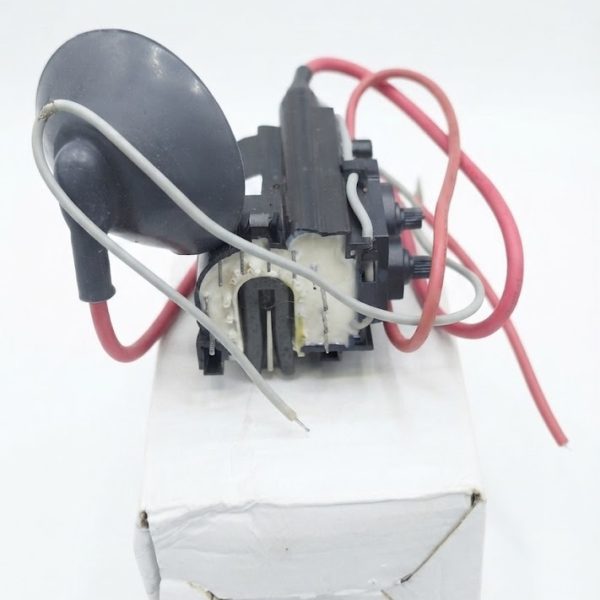

CRT Television Flyback Transformer (Line 10-10)

The CRT Flyback Transformer (also called a line output transformer or LOPT) is a specialized high-voltage, high-frequency transformer that generates the extremely high anode voltage a cathode-ray tube television needs to accelerate electrons toward its phosphor screen.

CRT Flyback Transformer – How It Works

Operating at the TV’s horizontal scan frequency (roughly 15-64kHz), the flyback transformer stores energy in its windings during the active picture-drawing period and releases it rapidly during the brief retrace interval when the electron beam snaps back to start the next line, a rapid energy-release process that gives the “flyback” design its name and its ability to generate extremely high voltage from a relatively low-voltage input. A typical unit produces roughly 15,000-35,000V DC for the CRT’s final anode along with several lower secondary voltages feeding the focus circuit, screen grid and other subsystem circuits, all from the multiple independent windings built into the same transformer core. Because flyback transformers use proprietary winding geometries and internal feedback paths that differ between manufacturers (Philips, Goldstar, Samsung, Sony and others each use their own designs), an exact model match like this “line 10-10” reference is important rather than assuming any flyback transformer will work as a drop-in replacement.

Key Features

• Generates 15-35kV anode voltage for CRT operation
• Multiple secondary windings (focus, screen, subsystems)
• Operates at horizontal scan frequency (15-64kHz)
• Model-specific winding design (Line 10-10 reference)

Typical Applications

• CRT television repair
• CRT monitor repair
• Replacing a failed line output transformer

Specifications

• Anode output: ~15-35kV DC
• Operating frequency: 15-64kHz
• Type: line 10-10 reference design

Specifications are sourced from standard CRT flyback transformer documentation. Because flyback transformers generate lethal high voltage and can retain a dangerous charge even after a CRT TV is unplugged, only a trained technician familiar with CRT high-voltage safety procedures should attempt installation or replacement.

Looking for more TV accessories? Browse our full range of TV accessories.

محول فلاي باك تلفزيون CRT (لاين 10-10)

محول فلاي باك CRT (بيتسمى كمان محول خرج خط أو LOPT) محول متخصص عالي الجهد وعالي التردد بيولد جهد أنود عالي جدًا تلفزيون أنبوب أشعة مهبطية محتاجه عشان يسرّع الإلكترونات نحو شاشته الفوسفورية.

محول فلاي باك CRT – إزاي شغال

بيشتغل بتردد المسح الأفقي للتلفزيون (تقريبًا 15-64 كيلوهرتز)، محول الفلاي باك بيخزن طاقة في ملفاته أثناء فترة رسم الصورة النشطة وبيفرغها بسرعة أثناء فترة الرجوع القصيرة وقت ما شعاع الإلكترون بيرجع بسرعة عشان يبدأ الخط الجاي، عملية تفريغ طاقة سريعة دي بتدي تصميم “فلاي باك” اسمه وقدرته على توليد جهد عالي جدًا من دخل جهد منخفض نسبيًا. الوحدة النموذجية بتنتج تقريبًا 15,000-35,000 فولت DC لأنود CRT النهائي بالإضافة لعدة جهود ثانوية أقل بتغذي دائرة التركيز وشبكة الشاشة ودوائر فرعية تانية، كل ده من ملفات مستقلة متعددة مبنية في نفس قلب المحول. وبما إن محولات الفلاي باك بتستخدم هندسات لف خاصة ومسارات تغذية راجعة داخلية بتختلف بين المصنعين (فيليبس وجولدستار وسامسونج وسوني وغيرهم كل واحد بيستخدم تصاميمه الخاصة)، مطابقة موديل دقيقة زي مرجع “لاين 10-10” ده مهمة بدل افتراض إن أي محول فلاي باك هيشتغل كاستبدال مباشر.

المواصفات الأساسية

• بيولد جهد أنود 15-35 كيلوفولت لتشغيل CRT
• ملفات ثانوية متعددة (تركيز، شاشة، أنظمة فرعية)
• بيشتغل بتردد المسح الأفقي (15-64 كيلوهرتز)
• تصميم لف خاص بالموديل (مرجع لاين 10-10)

الاستخدامات

• إصلاح تلفزيون CRT
• إصلاح شاشة CRT
• استبدال محول خرج خط فاشل

المواصفات الفنية

• خرج الأنود: ~15-35 كيلوفولت DC
• تردد التشغيل: 15-64 كيلوهرتز
• النوع: تصميم مرجعي لاين 10-10

المواصفات مأخوذة من توثيق محول فلاي باك CRT القياسي. وبما إن محولات الفلاي باك بتولد جهد عالي مميت وممكن تحتفظ بشحنة خطيرة حتى بعد فصل تلفزيون CRT، بس فني مدرب على إجراءات أمان جهد عالي CRT لازم يحاول التركيب أو الاستبدال.
